Реферат

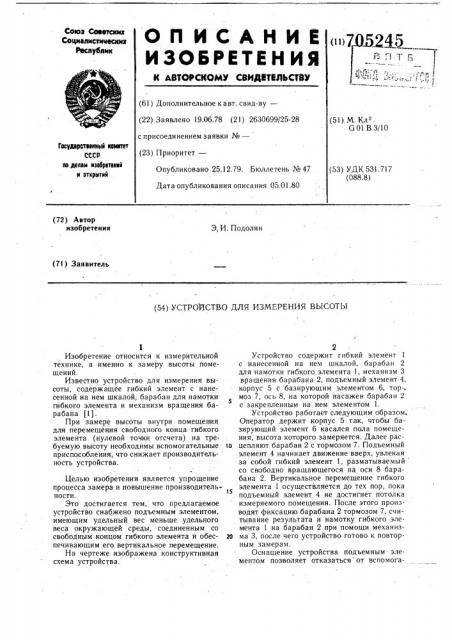

ОП ff ÑÀÍÈÂ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТЕЛЬСТВУ

Союз Советских

Социалистииесаа

Республик

<а7 5245 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.06.78 (21) 2630699/25-28 (51) М. Кл .

G 01 В 3/10 с присоединением заявки №вЂ”

Государственный нвмнтет

СССР на делам нзебретвннй н етнрытнй (23) Приоритет—

Опубликовано 25.12.79. Бюллетень №47 (53) УДК 531.717 (088.8) Дата опубликования описания 05.01.80 (72) Автор изобретения

Э, И. Подолян (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЫСОТЫ

Изобретение относится к измерительной технике, а именно к замеру высоты помещений.

Известно устройство для измерения высоты, содержащее гибкий элемент с нанесенной на нем шкалой, барабан для намотки гибкого элемента и механизм вращения барабана (1).

При замере высоты внутри помещения для перемещения свободного конца гибкого элемента (нулевой точки отсчета) на требуемую высоту необходимы вспомогательные 1о приспособления, что снижает производитель- ность устройства.

Целью изобретения является упрощение процесса замера и повышение производитель15 ности.

Это достигается тем, что предлагаемое устройство снабжено подъемным элементом, имеющим удельный вес меньше удельного веса окружающей среды, соединенным со свободным концом гибкого элемента и обес- 20 печивающим его вертикальное перемещение.

На чертеже изображена конструктивная схема устройства.

Устройство содержит гибкий элемент 1 с нанесенной на нем шкалой, барабан 2 для намотки гибкого элемента 1, механизм 3 вращения барабана 2, подъемный элемент 4, корпус 5 с базирующим элементом 6, тор-. моз 7, ось 8, на которой насажен барабан 2 с закрепленным на нем элементом 1.

Устройство работает следующим образом.

Оператор держит корпус 5 так, чтобы базирующий элемент 6 касался пола помещения, высота которого замеряется. Далее расцепляют барабан 2 с тормозом 7. Подъемный элемент 4 начинает движение вверх, увлекая за собой гибкий элемент 1, разматываемый со свободно вращающегося на оси 8 барабана 2. Вертикальное перемещение гибкого элемента 1 осуществляется до тех пор, пока подъемный элемент 4 не достигнет потолка измеряемого помещения. После этого производят фиксацию барабана 2 тормозом 7, считывание результата и намотку гибкого элемента 1 на барабан 2 при помощи механизма 3, после чего устройство готово к повторным замерам.

Оснащение устройства подъемным элементом позволяет отказаться от вспомога705245

Составитель Н. Бочаров

Редактор Л. Народная Техред М. Левицкая Корректор Г. Решетняк

Заказ 8012/41 Тираж 844 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 тельных приспособлений при замерах, упростить процесс замера и повысить его производительность.

Формула изобретения

Устройство для измерения высоты, содержащее гибкий элемент с нанесенной на нем шкалой, барабан для намотки гибкого элемента и механизм вращения барабана, отличающееся тем, что, с целью упрощения процесса замера и повышения производительности, оно снабжено подъемным элементом, имеющим удельный вес меньше удельного веса окружающей среды, соединенным со свободным концом гибкого элемента и обеспечивающим его вертикальное

5 перемещение.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании № 1456520, кл. G 01 В 3/08, 1975 (прототип).
