Устройство для дозирования и смешивания компонентов пломбировочной массы

Устройство для дозирования и смешивания компонентов пломбировочной массы

Иллюстрации

Показать все

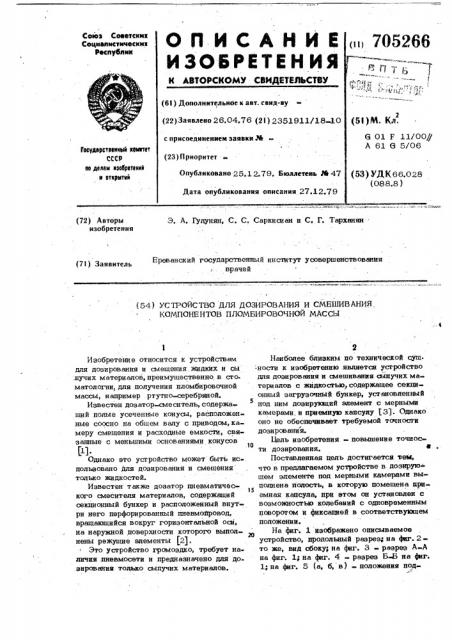

Реферат



Э, А. Гулунян, С. С. Саркисиан и С. Г. Тарханян(72) Авторы изобретения

Ереванский государственный институт усовершенствования врачей (71) Заявитель., МФ

t (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ И СМЕШИВАНИЯ

КОМПОНЕНТОВ ПЛОМБИРОВОЧНОЙ МАССЫ

Изобретение относится к устройствам для дозирования и смещения, жидких и сы .пучих материалов, преимущественно в стоматологии, для получения пломбировочной массы, например ртутно-серебряной.

Известен дозатор-смеситель, содержащий полые усеченные конусы, расположенные соосно на общем валу с приводом,камеру смешения и расходные емкости, связанные с меньшими основаниями конусов (Ц.

Однако зто устройство может быть использовано для доэирования и смещзния только жидкостей.

Известен также дозатор пневматического смесителя материалов, содержащий секционный бункер и расположенный внутри него перфорированный пневмопровод, вращающийся вокруг горизонтальной оси, на наружной поверхности которого выполнены режущие элементы (2).

Это устройство громоздко, требует на. личия .пневмосети и предназначено для до. .зирования только сыпучих материалов.

Наиболее близким по технической сущ. ности к изобретению является устройство для доэирования и смешивания сыпучих ма» териалов с жидкостью содержащее секционный загрузочный бункер, установленный под ним доэируккций элемент с мерными камерами, и приемную капсулу (3). Однако оно не обеспечивает требуемой точности дози ров ани я.

Галь изобретения - повышение точнос.10 ти дозирования. Э °

Поставленная цель достигается вем, что в предлагаемом устройстве в дозирующем элементе под мерными камерами вы15 полнена полость, в которую помещена приемная капсула, при этом он установлен с возможностью колебаний с одновременным поворотом и фиксацией в соответствующем положении.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2то же, вид сбоку; на фиг. 3 - разрез А-А на фиг, 1; на фиг. 4 - разрез Б-Б на фиг.

1; на фиг. 5 (а, б, в ) — положения под

7052 вижных частей устройства в различные моменты времени.

Устройство содержит загрузочный бункер 1 с секциями 2 и З,дозирующий элемент 4 с мерными камерами 5 и 6 и по« постыл 7, в которую помещена приемная капсула 8. Доэирующий элемент 4 ограничен в осевом направлении с одной сторо-ны кольцом 9, с другой стороны - кольцом 10. На наружную пверхность коль>0 ца 9 насажена рукоятке 11, которая прижата к корпусу 1 упругой шайбой 12 Кольцо 9 и шайба 12 закреплены на корпусе с помощью винта 13. Нв рукоятке 11 за!

5 креплен электромагнит, состоящий из Побразного сердечника 14 и катушки 15.

Между полюсами электромагнита 14 помещен постоянный магнит 16, связанный с дозипующим элементом 4 с помощью ры20 чвга 17. К сердечнику 14 не учестках взаимодействия с постоянным магнитом

16 прикреплены буферные пластины 18.

Упругая шайба 12 содержит выступ 19, нв рукоятке 11 имеются три выреза 20, образующие с выступом 19 фиксатор на . три положения. Электромагнит закрыт крышкой 21, закрепленной нв рукоятке 11 с помощью винтов 22. Электропитание к обмотке катушки lb подводится кабелем

23 и проводами 24, зафиксированными соединительной колодкой 25 и резиновой втулкой 26. Кольцо 10 закреплено винтами 27, в пазу кольца 10 помещен рычаг 28.

: В корпус 1 эвпрессоввнв ось 29, ко- 35 торвя образует с рычагом 28. шарнир, в дозирукнций элемент 4 запрессованв ось

30, которая входит с зазором в паз рычага 28, в конец которого звпрессована ось З1, Взаимодейсгвукщая с пазом кап» 40 супы 8. По обе стороны мерной камеры

6 (используемой в данном случае для дозироввния сыпучего компоненте пломбировочной массы) на дозирующем элементе

4 выполнены кольцевые канавки 32. На 45 капсуле 8 также выполнены кольцевые канавки 33.Канавки 32 и 33 в нижней часI ти сообщаются друг с другом. В нижней части корпуса установлена капсула 34 с продольным вырезом по образующей и зам-50 ком 35, ориентирующим вырез капсулы в сторону паза 36 для соединения ее полости с полостью канавок 32 и 33. Не приемной капсуле 8 имеется кольцевая ,манжета, входящая в соответствующую ка-55 навку корпуса для.предохранения от выпадения при вибрациях.

Устройство работает следующим образом.

66 4

Секция 2 заполняется ртутью, секция

3 серебряным порошком, при этом рукоятка 11 находится в положении, которое соответствует нахождению выступа 19 упругой шайбы 12 в центральной прорези

20 рукоятки 11. В этом положении рычаг .28 установлен вертикально, а мерные камеры 5 и 6 разобщены от секций 2 и 3 и полости приемной капсулы 8 (фиг. 5б), На катушку 15 подается.йапряжение сети переменного тока. Постоянный магнит 16, взаимодействуя с переменным маг» нитным полем катушки 15, совершает ко лебения, которые через рычаг 17 передаютси дозирующему элементу 4.

Поворотом крышки 21 налево рукоятку

11 переводят в положение, при котором выступ 19 упругой шайбы 12 входит в правую прорезь 20 рукоятки 11, при этом сердечник 14, перемещаясь совместно с рукояткой 11, влечет за собой постоянный магнит 16, поворачивая тем самым через рычаг 17 дозирующий элемент 4.

В этом положении ось 30 отводится влево, поворачивая рычаг 28 по часовой стрелке вокруг оси 29, а ось 31, помещенная в пазу капсулы 8, поворачивает ее против часовой стрелки (фиг. 5а). Таким образом, полость капсулы остается разобщен» . ной от мерных камер 5 и 6, последние же сообщаются с секциями 2 и 3. Ртуть заполняет мерную камеру 5, в серебряный порошок - мерную камеру 6. Колебания обеспечивают плотное заполнение мерных камер 5 и 6.

Поворотом крышки 21 переводит руко ятку 11 в положение, при котором выступ

19 фиксируется левой прорезью 20. Сер» дечник 14 перемещает постоянный магнит 16, поворачивая через рычаг 17 дозирующий элемент 4, при этом ось 30 отводится вправо, поворачивая рычаг 28 про»

1тив часовой стрелки, а ось 31 поворачи:вает капсулу 8 по часовой стрелке (фиг. 5в).

Мерные камеры 5 и 6 разобщаются о г секций 2 и 3 и сообщаются с полостью капсулы 7. Ртуть и серебряный порошок под действием колебаний полностью переходят иэ мерных камер в приемную капсулу 8 и там перемешиваются.

Частицы порошка, оказывающиеся между цилиндрическими трущимися поверхностями корйусе 1, дозирующего элемента 4 и приемной капсулы 8, попадают в канавки 32 и 33 и, проходя через паз 36, со биреются в кепсуле 34.

После осуществления вышеизложенных операций капсулу 8 вынимают из полости

5 705266 6

7 доэирующего элемента 4 и, открыв проб. рую помещена приемная капсула, при этом он установлен с воэможностью колебаний с ку, достают полученную масс . о юврен.м поворотой и фиксылей в соответствующем положении.

Формула изобретения

Источники информации, принятые во внимание при экспертизе

R фиг.1

Устройство для дозирования и смешивания компонентов пломбировочной массы, содержащее секционный загрузочный бунF кер, установленный под ним дозирующий элемент с мерными камерами и приемную капсулу, о т л и ч а ю щ е е с я тем, что, с целью повышения точности дозирования, в дозирующем элементе под мер,ными камерами выполнена полость, в кото

1. Авторское свидетельство СССР

И 429277, кл. б 01 F 11/00, 1971.

2. Авторское свидетельство СССР

М 456145, кл. б 01 F 11/ОО, 1972.

3. Авторское свидетельство СССР М 434268, кл. О 01 Г 11/ОО, 1972 (прототип ).

705266

Л-А

26

Л фиг5

Составитель Н. Ермалаева

Редактор Л. Бибер Техред Н. Ковалева Корректор Н. Степ

)»

Заказ 8014/43 Тираж 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, r. Ужгород, ул. Проектная, 4
