Реферат



Класс 42b, 26

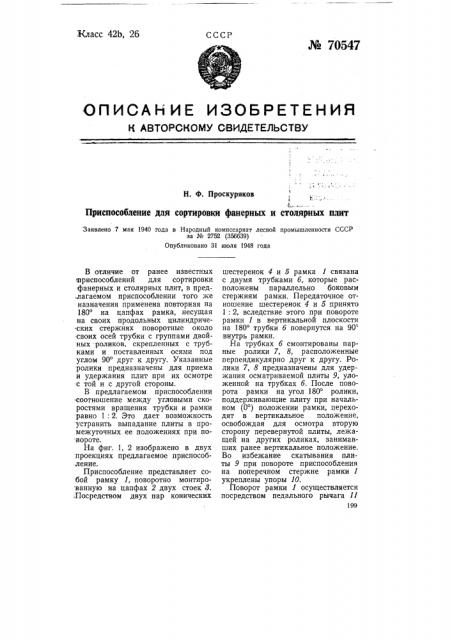

СССР № 70547

ОпиСАние иЗОБРетения

К АВТОРСКОМУ С ВИДЕТЕЛЬСТВУ

Н. Ф. Проскуряков к столярных плит

Приспособление для сортировки фанерных и

Заявлено 7 мая 1940 года в Народный комиссариат лесной промышленности СССР за № 2752 (356639) Опубликовано 31 июля 1948 года

В отличие от ранее известных .приспособлений для сортировки фанерных и столярных плит, в предпагаемом приспособлении того же назначения применена повторная на

180 на цапфах рамка, несущая на своих продольных цилиндрических стержнях поворотные около своих осей трубки с группами двойных -роликов, скрепленных с трубками и поставленных осями под углом 90 друг к другу. Указанные ролики предназначены для приема и удержания плит при их осмотре с той и с другой стороны.

В предлагаемом приспособлении соотношение между угловыми скоростями вращения трубки и рамки равно 1: 2. Это дает возможность устранить выпадание плиты в промежуточных. ее положениях при повороте.

На фиг. 1, 2 изображено в двух проекциях предлагаемое приспособление, Приспособление представляет собой рамку 1, поворотно монтированную на цапфах 2 двух стоек 8.

Посредством двух пар конических шестеренок 4 и б рамка 1 связана с двумя трубками б, которые расположены параллельно боковым стержням рамки, Передаточное отношение шестеренок 4 и 5 принято

1: 2, вследствие этого при повороте рамки 1 в вертикальной плоскости на 180 трубки б повернутся на 90 внутрь рамки, На трубках б смонтированы парные ролики 7, 8, расположенные перпендикулярно друг к другу. Ролики 7, 8 предназначены для удержания осматриваемой плиты 9, уложенной на трубках б. После поворота рамки на угол 180 ролики, поддерживающие плиту при начальном (О ) положении рамки, переходят в вертикальное положение, освобождая для осмотра вторую сторону перевернутой плиты, лежащей на других роликах, занимавших ранее вертикальное положение.

Во избежание скатывания плиты 9 при повороте приспособления на поперечном стержне рамки 1 укреплены упоры 10.

Поворот рамки 1 осуществляется посредством педального рычага 11

199 № 70547

Фиг. 1 и шатуна 12, действующего на кривошипный палец диска 13, расположенного на конце цапфы 2 рамки.

В крайних положениях рамка удерживается стопором 14, попадающим в пазы на диске 13.

Загрузка и снятие осмотренной плиты 9 происходит через вспомогательные ролики 1б, установленные на стойках 1б., Предмет изобретения

1. Приспособление для сортировки фанерных - и столярных плит, о т л и ч а ю щ е е с я применением поворотной на 180 на цапфах 2 рамки 1, несущей на своих продольных цилиндрических стержня х поворотные около своих осей трубки с группами двойных скрепленных с ними и поставленных осями под углом в 90 друг к другу роликов 7 — 8, предназначенных для приема и удержания плит при их: осмотре с той и с другой стороны;. в приспособлении соотношение между угловыми скоростями вращения трубки и рамки равно 1: 2 с целью устранения выпадания. плиты в промежуточных ее положениях при повороте.

2, Применение в приспособлении

rio п. 1 на одном из поперечных стержней рамки 1 упоров 10, предназначенных для предотвращения продольного перемещения плиты под действием ее веса в процессе поворота рамки и свободного входа плиты на ролики или удаления ее с них при горизонтальных положениях рамки.

3. Применение в приспособлении по п. 1 стопора 14 для фиксирования горизонтальных положений рамки, необходимого при осмотрах плит с той и другой их сторон.
