Реферат

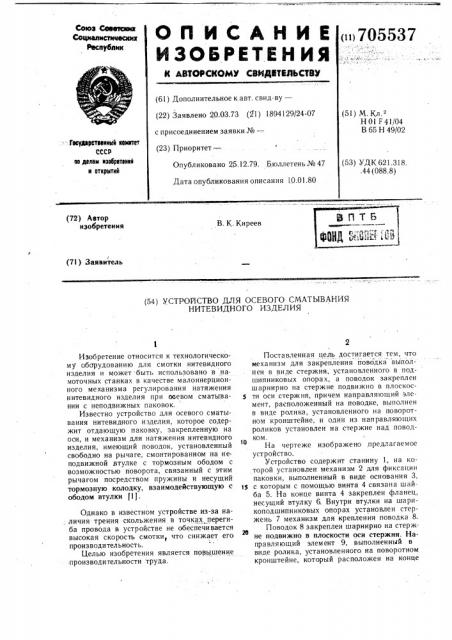

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЮТИЛЬСТВМ

Союз Севевк:кец

СОц яяйстттц@© втн республик п>705537 (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.73 (21) 1894129/24-07 (51) М. К .

H 0l F 41/04

В 65 Н 49/02 с присоединением заявки №вЂ” (23) Приоритет —.. - Тввуавретввнный квинтет

СССР пп данам нзвйрвтвннй н вткрытнй (53) УДК 621.318. .44 (088.8) Опубликовано 25.12.79. Бюллетень № 47

Дата опубликования описания 10.01.80 (72) Автор изобретения

В. К. Киреев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОСЕВОГО СМАТЫВАНИЯ

НИТЕВИДНОГО ИЗДЕЛИЯ

Изобретение относится к технологическому оборудованию для смотки нитевидного изделия и может быть использовано в намоточных станках в качестве малоинерционного механизма регулирования натяжения нитевидного изделия при осевом сматывании с неподвижных паковок.

Известно устройство для осевого сматывания нитевидного изделия, которое содержит отдающую паковку, за крепленную на оси, и механизм для натяжения нитевидного изделия, имеющий поводок, установленный свободно на рычаге, смонтированном на неподвижной втулке с тормозным ободом с возможностью поворота, связанный с этим рычагом посредством пружины и несущий тормозную колодку, взаимодействующую с ободом втулки fl).

Однако в известном устройстве из-за на; личия трения скольжения в точках перегиба провода в устройстве не обеспечивается высокая скорость смотки, что снижает его производительность.

Целью изобретения является повышение производительности труда.

Поставленная цель достигается тем, что механизм для закрепления поводка выполнен в виде стержня, установленного в подшипниковых опора х, а поводок закреплен шарнирно на стержне подвижно в плоскос5 ти оси стержня, причем направляющий элемент, расположенный на поводке, выполнен в виде ролика, установленного на поворотном кронштейне, и один из направляющих роликов установлен на стержне над поводком.

На чертеже изображено предлагаемое устройство.

Устройство содержит станину 1, на которой установлен механизм 2 для фиксации паковки, выполненный в виде основания 3, 15 с которым с помощью винта 4 связана шайба 5. На конце винта 4 закреплен фланец, несущий втулку 6. Внутри втулки на шарикоподшипниковых опорах установлен стержень 7 механизм для крепления поводка 8.

Поводок 8 закреплен шарнирно на стерж26 не подвижно в плоскости оси стержня. Направляющий элем ент 9, выполненный в виде ролика, установленного на поворотном кронштейне, который расположен на конце

705537

Формула изобретения

ЦН ИИ П И Заказ 8045/54 Тираж 923 Подписное

Филиал П П П к Патент», г. Ужгород, ул. Проектная, 4 поводка 8. На противоположном конце поводок выполнен в виде сектора с радиальным пазом. Механизй для натяжения нитевид його" изделия выполнен в виде ленточного тормоза . 10, -причем концы ленты жестко связаны с поводком 8, и кронштейна 11, с одной сторойы",жестко связанного со стержнем, а с другой — через пружину 12 с секторным концом поводка. Конец пружины 12 закрейляется в радиальном пазу сектора поводка" с возможностью его перемещения. и фиксации относительно паза.

На стержне над поводком установлен направляющий ролик 13 для нитевидного изделия 14.

Устройство работает следующим образом

Перед началом смо тк«й ните видного "йз»де-

"" лия уст»антавливают««зГдайную велИчййу натяжения путем закрепления пружины 12 в ра«дйальном пазу секторного конца поводка 8. При сматывании нитевидного изделия под действием сил йатяженйя поводок стремится повернуться вокруг паковки 2.

В результате чего стержень 7 получает вращательное движение. При изменении натя " жения-поводок поворачивается в плоскости оси стержня.

При увеличении натяжения тормозная лента отходит от втулки 6, уравновешивая противодействующий момент от пружины 12.

При уменьшении натяжения поводок по -ворачивается в плоскости оси стержня в обратную сторону. Тормозйа»я "лейта""йрижимается к втулке, увеличивая тормозной момент.

В процессе смотки при изменении радиуса паковки направляющий элемент 9 поворачивается, обеспечивая требуемое направление .нитевидного изде,сия и плавный сход его с ролика.

Данная конструкция устройства позволяет увеличить скорость смотки нитевидного изделия благодаря исключению трения, . ! скольжения в направляющих элементах и . их расположению в устройстве.

Устройство для осевого сматывания нитевидного изделия, содержащее механизм для фиксации паковки, поводок, несущий направляющий элемент, установленный шарнирно в механизме для крепления поводка, "" расположйПГбьгво втулке на шарикоподшипниковых опорах соосно с механизмом для фиксации паковки, механизм для натяжения нитевидного изделия и направляющие ро26 лики, отличающееся тем, что, с целью повышения производительности, механизм для закрепления поводка выполнен в виде стержня, устайовленного в подшипниковых опорах, а поводок закреплен шарнирно на стержне подвижно в плоскости оси стержня, причем направляющий элемент, расположенный на поводке, выполнен в виде ролика, установленного на поворотном кронштейне, и один из направляющих роликов установлей на стержне над поводком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 355090, кл. В 65 Н 49)02, 1970.
