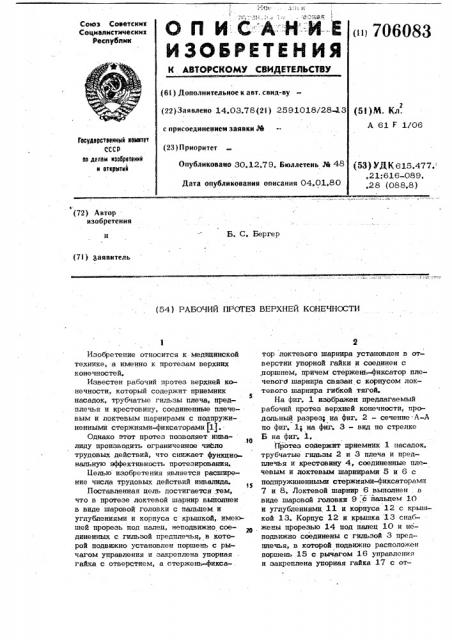

О П И С А -Н -:И- Е

ИЗОБРЕТЕН ИЯ

Союз Советскмх

Соцквлистическмх

Ресетублкк и» 706083

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (5 2 ) M. Кл.

А 61 F 1/06 (22) Заявлено 14,03.78 (2 t ) 25 91018l28% 3 с присоединением заявки М (23) Приоритет

Гевудврственнн1й квмхтет

СССР но делам нзобрвтвннй н OTICpblTNQ

Опубликовано 30.12,79. Бюллетень Ж 48 (53) УД К 615.477. .21: 616-089. ,28 (088.8) Дата опубликования описания 04,01,80 (72) Автор изобретения

Б. С. Бергер (71) заявитель (54) РАБОЧИЙ ПРОГЕЗ ВЕРХНЕЙ КОНЕЧНОСТИ

Изобретение относится к медицинской технике, а именно к протезам верхних конечностей.

Известен рабочий протез верхней конечности, который содержит приемник насадок, трубчатые гильзы плеча, пред5 плечья и крестовину, соединенные плечевым и локтевым шарнирами с подпружиненными стержнями-фиксаторами (11.Однако этот протез позволяет инвалиду производить ограниченное число трудовых действий, что снижает функцио напьную эффективность протезирования.

Целью изобретения является расширение числа трудовых действий инвалида, Поставленная цель достигается тем, что в протезе локтевой шарнир выполнен в виде шаровой головки с пальцем и углублениями и корпуса с крышкой,. имек щей прорезь под палец, неподвижно соединенных с гильзой предплечья, в которой подвижно установлен поршень с рычагом управления и закреплена упорная гайка с отверстием, а стержень-фикса- . тор локтевого шарнира установлен в отверстии упорной гайки и соединен с ,поршнем, причем стержень-фиксатор плечевогд шарнира связан с корпусом локтевого шарнира гибкой тягой.

На фиг. 1 изображен предлагаемый рабочий протез верхней конечности, продольный разрез; на фиг. 2 — сечение-А-А по фиг, 1; на фиг. 3 - вид по стрелке

Б на фиг. 1.

Протез содержит приемник 1 насадок, трубчатые гильзы 2 и 3 плеча и предплечья и крестовину 4, соединенные плечевым и локтевым шарнирами 5 и 6 с подпружиненными стержнями-фиксаторамн

7 и 8. Локтевой шарнир 6 выполнен . в виде шаровой головки 9,с йальцем 10 и углублениями 11 и корпуса 12 с крышкой 13. Корпус 12 и крышка 13 снаб- . жены прорезью 14 под палец 10 и неподвижно соединены с гильзой 3 предплечья, в которой подвижно расположен поршень 15 с рычагом 16 управления и закреплена упорная гайка 17 с от3 70608 верстием. Стерженьл иксатор 8 лок- тевого шарнира установлен в отверстии упорной гайки 17 и соединен с поршнем

15, а стержень-фиксатор 7 плечевого шарнира связан с корпусом 12 локтевого шарнира гибкой тягой 18, которая закреплена на рычаге 19, 1

Устройство работает следующим o6= разом.

1О

Путем перемещения рычага 16 и вместе с ним поршня 15 в направлении приемника,1 насадок, стержень-фиксатор

8 выводится из зацепления с головкой 9 локтевого щарнира. При разгибании лок15 тевого шарйира 6 тяга 18 перемещает рычаг 19 и вместе с ним стержень-фиксатор 7 плечевого шарнира 5, освобождая его,шаровую головку. После выбора необходимого положения плеча, сгибая локтевой шарнир, фиксируют плечевой шарнир стержнем-фиксатором 7, который под действием пружины входит в углуб ление шаровой головки. После выбора необходимого узла сгибания и ротации лок- г5 тевого шарнира освобождают рычаг 16. Под действием пружины стержень-фиксатор 8 входит в соприкосновение с одним из углублений 11 головки 9, тем самым фиксируя локтевой шарнир. 30

3....,. 4

Использование настоящего протеза позволяет инвалиду совершать в большом обьеме трудовые действия, используя рабочие насадили. формула изобретения . Рабочий протез верхней конечности, содержащий приемник насадок, трубчатые гильзы плеча, предплечья и крестовину, соединенные плечевым и локтевым шарнирами с подпружиненными стержнями-фиксаторами, отличающийся тем, ° ÷T0, с целью расширения числа трудовых действий инвалида, локтевой шарнир выполнен в виде шаровой головки с паль; цем и углублениями и корпуса с крышкой, — имеющей прорезь под палец, неподвижно, соединенных с гильзой предплечья, в кс»торой подвижно установлен поршень с рычагом управления и закреплена упорная гайка с отверстием, а стержень-фиксатор локтевого шарнира установлен в отверстии упорной гайки и соединен с поршнем, причем, стержень-фиксатор плечевого шарнира связан с корпусом локтевого шарнира гибкой тягой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 317384, кл. А 61 F 1/06, 1969.

У а;

Фиг. f

A-A

Фиг.2
