лиЫ ь, я аЧН:най: . 1„ иб оптg Ч

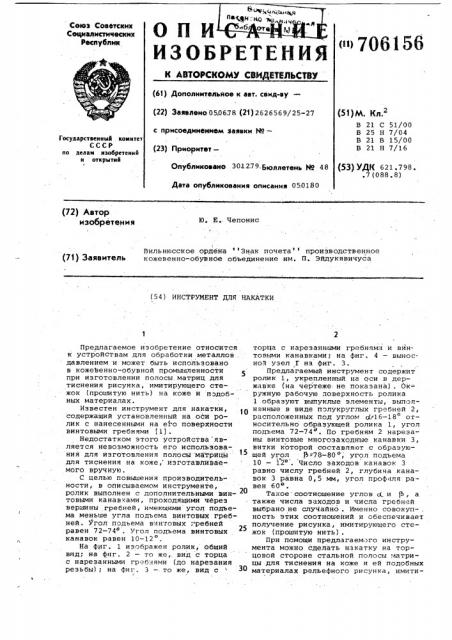

Союз Советскик

Социалистических

Республик

<»1706156

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (á1) Дополнительное к авт. саид-ву— (22) Заявлено 050678 (21) 2626569/25-27 с присоединением заявки М— (51)М. Кл.

В 21 С 51/00

В 25 Н 7/04

В 21 В 15/00

В 21 Н 7/16

Государственный комитет

СССР но делан изобретений н открытий

/ (23) ПриоритетОпубликовано 301279.Бюллетень Но 48 (53) УДК 621.798. .7 (088.8) Дата опубликования описания 050180 (72) Автор изобретения

Ю. Е. Чепонис

Вильнюсское ордена Знак почета производственное (71) ЗаяентЕЛЬ кожевенно-обувное объединение им. П. Эйдукявичуса (54) ИНСТРУМЕНТ ДЛЯ НАКАТКИ

Предлагаемое изобретение относится к устройствам для обработки металлов давлением и может быть использовано в кожевенно-обувной промьпаленности при изготовлении полосы. матриц для тиснения рисунка, имитирующего стежок (прошитую нить) на коже и подобных материалах.

Известен инструмент для накатки, содержащий установленный на оси ролик с нанесенными на его поверхности винтовыми гребнями (1) . .Недостатком этого устройства является невозможность его использования для изготовления полосы матрицы для тиснения на коже, изготавливаемого вручную.

С целью повышения производительности, в описываемом инструмЕнте, ролик выполнен с дополнительными вин- 2О товыми канавками, проходящими через вершины гребней, имеющими угол подъема меньше угла подъема винтовых гребней. Угол подъема влнтовых гребней равен 72-74О . Угол подъема винтовых канавок равен 10-12

На фкг. 1 иэображен ролик, общий вид; на фиг. 2 — то же,. вид с торца с нарезанными rp эбнями (до нарезания резьбы); на фиг. 3 — то же, вид с торца с нарезанными гребнямл и винтовыми канавками; на фиг. 4 — выносной узел T на фиг. 3.

Предлагаемый инструмент содержит ролик 1, укрепленный на оси в державке (на чертеже не показана) . Окружную рабочую поверхность ролика

1 образуют выпуклые элементы, выполненные в виде полукруглых гребней 2, расположенных под углом с(.=16-18 огносительно образующей ролика 1, угол подъема 72-74 . По гребням 2 нарезаны винтовые многозаходные канавки 3, витки которой составля,от с образующей угол Р 78-80о угол подъема

10 — 12О . Число заходов канавок 3 равно числу гребней 2, глубина канавок 3 равна О, 5 мм, угол проф лля равен бО .

Та

При помощи предлагаемого инструмента можно сделать накатку на торцовой стороне стальной полосы .латрицы для тиснения на коже и ей подобных материалах рельефного рисунка, имитиФормула изобретения

Составитель С. Симеонов

Редактор Г. Улыбина Техред H Вабурка Корректор М. Шароши

Заказ 8122/7 Тираж 1034 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 рующего стежок (прошитую нить), так как после накатки предлагаемым инструментом на полосе формируется рель.ефный негатив стежка.

1. Инструмент для накатки, содержащий установленный на оси ролик с нанесенными на его поверхности винтовыма гребнями, о т л и ч а ю щ и и с я тем, что, с целью повышения производительности накатки, ролик выполнен с дополнительными винтовыми канавками, проходящими через вершины винтовых гребней, имеющими угол подъема, меньший угла подъема винтовых гребней °

2. Инструмент по п.1, о т л и ч аю шийся тем, что угол подъема винтовых гребней равен 72-74, а угол подъема винтовых канавок равен 10-12

10 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 555937, кл. В 21 С 51/00, 1974.
