Реферат

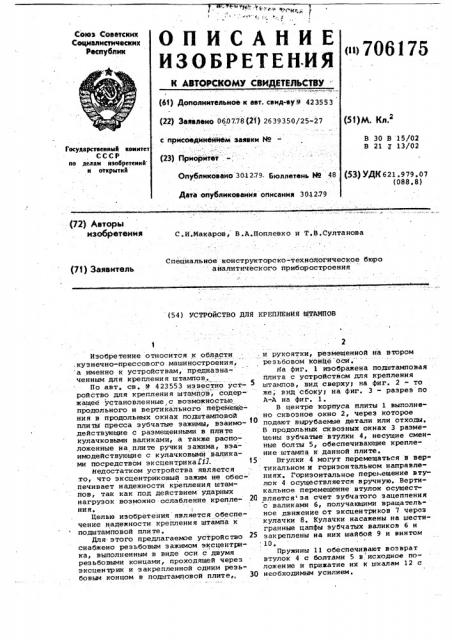

ОПИСАНИЕ

ИЗОБРЕТЕН-ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ri»706175

Союз Советских

Сециалистических

Республик

{61) Дополнительное к авт. свид-ву Р 423553

{22) Заявлено 060778 (21) 2639350/25-27 с присоединением заявки М (51)М. Кл.г

В 30 В 15/02 в г1 у 13/Ог

Государственный комнтет

СССР по делам йзобретеннй н открытнй (23) Приоритет .Опубликовеио 301279. бюллетень Но 48 (53) УДК621 979 07 (088.8) Дата опубликоваййл описания 301279 (72) Авторы изобретения

С.И.Макаров, В.A.Ïoïëåâêî и Т.В.Султанова

Специальное конструкторско-технологическое бюро аналитического приборостроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПИЕНИЯ OITANHOB

Изобретение относится к области, кузнечно-прессового машиностроения, а именно к устройствам, предназна- ченным для крепления штампов.

По авт. св. н 423553 известно устройство для крепления штампов, содержащее установленные, с возможностью продольного и вертикального перемещения в продольных окнах подштамповой плиты пресса зубчатые зажимы, взаимодействующие с размещенными в плите кулачковыми валиками, а также расположенные на плите ручки зажима, взаимодействующие с кулачковыми валиками посредством эксцентрика Ш 15 недостатком устройства являетс я .то, что зксцентриковый зажим не обес-. печивает надежности крепления штампов, так как под действием ударнь|х нагрузок возможно ослабление крепле- 2ц ния.

Целью изобретения является обеспечение надежности крепления штампа к подштамповой пли те.

Для этого предлагаемое устройство снабжено реэьбовым зажимом эксцентрика, выполненным в виде оси с двумя резьбовыми концами, проходящей через эксцентрик и -закрепленной одним резьбовым концом в подштамповой плите„ 30

2 и рукоятки, реэмещенной на втором реэьбовом конЦе оси.

На фиг. 1 изображена подштамповая плита с устройством для крепления штампов, вид сверхуf на фиг. 2 - то же, вид сбоку на фиг. 3 - разрез по

A-A на фиг. 1.

B центре корпуса плиты 1 выполнено сквозное окно 2, через которое подают вырубаете детали или отходы, В продольных сквозных окнах 3 раэме« щены зубчатые втулки 4, несущие сменные болты 5, обеспечивающие крепление штампа к данной плите, Втулки 4 могут перемещаться s вер" тикальном и горизонтальном направлениях. Горизонтальное перемещение втулок 4 осуществляется вручную. Вертикальное перемещение втулок осуществляется за счет зубчатого зацепления с валиками б, получакшими вращатель- ное движение от эксцентриков 7 чероэ кулачки 8, Кулачки насажены на шестигранные цапфы зубчатых валиков 6 н закреплены на них шайбой 9 и винтом

10 °

Пружины 11 обеспечивают возврат втулок 4 с болтами 5 в исходное положение и прижатие их к шкалам 12 с необходимым усилием.

7061

" Эксцентрик 1 вращается рукояткой

13, насаженной на его шестигранную цапфу, закрепленной иайбой 14 и упорным пружинным кольцом 15.

Через эксцентрик 7 проходит ось

16, †котор ввертывается одним резьбовым концом в корпус плиты 1 и фиксируется штифтом 17.

Ва другом конце оси, также снабженном резьбой, находится рукоятка

1 8 °

Крепление штампа осуществляется следующим образОм.

Штамп устанавливают на плиту 1, втулки 4 вместе с болтами 5 перемещают в продольном направлении в сквознйх окйах плиты 3 до тех пор, пока болты не будут размещены в пазах закрепляемого штампа.

Для зажима штампа головками болтов

;5 вращают рукоятку 13, которая посред-Я ством эксцентрика 7.и кулачка 8 пере дает вращение валикам 6. Вращаясь, валики 6 посредством зубчатого зацеп - ления со втулками 4 опускают последние вниз, при этом происходит зажим головками болтов 5 штампа.

Межцентровое расстояние между болтами 6 отсчитывается по шкалам 12 и нулевым рискам на втулках 4.

При установке эксцентрика 7 в рабочее положение рукояткой 18 прижимают его к корпусу плиты 1, чем обеспечивается надежность его положения.

Формула изобретения

Устройство для крепления штампов по авт. св. Р 423553, о т л и ч а ю щ е е с я тем, что, с целью обеспечения надежности крепления штампа к подштамповой плите, устройство снабжено реэьбовым зажимом эксцентрика, выполненным в виде оси с двумя резьбовыми концами, проходящей через эксцентрик и закрепленной одним резьбовым концом в подштамповой плите, и . рукоятки, размещенной на втором резьбовом конце оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 423553 от 26.03 71 по кл . В 30 В 15/02.

12

1б
