Люнет
Иллюстрации
Показать всеРеферат

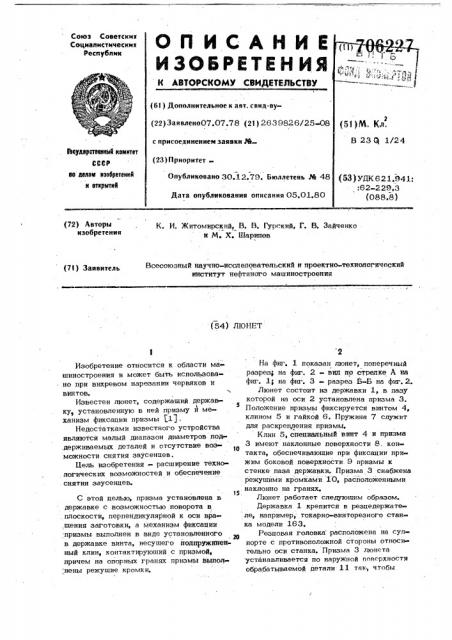

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик (6l ) Дополнительное к авт. свид-ву(22) Заявлеио07.07.78 (21) 2639826/25-08
В 23 (1/24 с присоединением заявки рв.ПкудврственЮ каиитет
СССР во лелям изобретений к еткрмтвк (23) ПриоритетОпубликовано 30.12.79. Бюллетень М 48
Дата опубликования описания 05.01.80 (53) УЙК 621.941:
:62-229,3 (088.8) (72) Авторы изобретения
К. И. Житомирский, В. В. Гурский, Г. В. Зайченко и М, Х. Шарипов
Всесоюзный научно-исследовательский и проектно-технологический институт нефтяного машиностроения (71) Заявитель (54) ЛЮНЕТ
Изобретение относится к области машиностроенич и может быть использовано при вихревом нарезании червяков и винтов.
Известен люнет, содержащий державку установленную в ней призму и механизм фиксации призмы 1), Недостатками известного устройства являются малый диапазон диаметров под .держиваемых деталей и отсутствие возможности снятия заусенцев.
Hemü изобретения - расширение техно. логических возможностей и обеспечение снятия заусенцев.
С атой целью, призма установлена в державке с возможностью поворота в .плоскости, перпендикулярной к оси вра,щения заготовки, а механизм фиксации призмы выполнен в виде установленного в державке винта, несушего йодпружиненный клин, контактирующий с призмой, причем на опорных гранях призмы выпол», иены режущие кромки.
На фиг. 1 показан люнет, поперечный разрез, на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2.
Люнет состоит из державки 1, в пазу которой на оси 2 установлена призма 3.
Положение призмы фиксируется винтом 4, клином 5 и гайкой 6. Пружина 7 служит для раскреппения призмы.
Клин 5, специальный винт 4 и призма
3 имеют наклонные поверхности 8, контакта, обеспечивающие при фиксации прижим боковой поверхности. 9 призмы к стенке паза державки. Призма 3 снабжена режущими кромками 10, расположенными наклонно на гранях.
Люнет работает следующим образом.
Державка 1 крепится в реэцедержателе, например, токарно-винтореэного станка модели 163.
Реэцовая головка расположена на суп» порте с противоположной стороны относи» тельно оси станка. Призма 3 люнета устанавливается по наружной поверхности обрабатываемой детали 11 так чтобы 3 7 06. 7 две грани призмы 3 прилегали к цилиндрической поверхности.
Это положение призмы фиксируется при помощи винта 4, клина 5 и гайки 6.
При этОм прОисходит прижим бОкОвой пО 5 верхности 9 призмы к поверхности паза державки. Этим достигается исключение вибрации призмы при обработке. Р езцы головки располагаются йа 1-1,5 мм впереди от первой режущей кромки. При 10 нарезании червяков (резьбы) люнет, двигаясь за резцовой головкой, производит срез заусенцев, зачишая таким образом наружную поверхностЫ и создавая при этом. необходимую жесткость, исключающую вибрацию.
Формула изобретения
Люнет, содержащий державку, установленпую в ней призму и механизм фик«садив призмьI О т л 1« .I ю ш и й» с я тем, что, с целью расширения технологических возможностей и снятия заусенцев при нарезании червяков и винтов, призма установлена в державке с возможностью поворота в плоскости, перпендикулярной к оси вращения заготовки, а механизм фиксации призмы выполнен в виде установленного в державке винта, несущего подпружиненный клин, контактирующий с призмой, причем на опорных . гранях призмы выполнены режущие кромки.
Источники информации, принятые во внимание при экспертизе
1, Фомин С. Ф. Наладка одношпиндельных токарных автоматов, М., "Машиностроение", 1969, с. 128-129, ф. 113-114, ЦНИИПИ Заказ 8129/10 . Тираж 1222 Подписное
Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
