Реферат

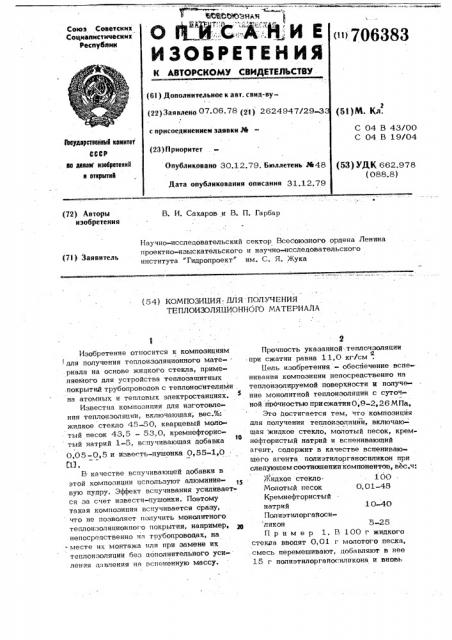

< 1706383

„И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву(51)N. Кд. (22) Заявлено 07,06.78 (23) 2624947/29-3 с присоединением заявки М

С 04 В 43/00

С 04 B 19/04

Веудерстненный комитет

СССР на лелем езееретеннй н открытий (23) П рноритет

Опубликовано 30.12.79. Бюллетень .%48

Дата опубликования описания 31.12.79 (53) УДК 662.978 (088.8) (72) Авторы изобретения

В. И. Сахаров и В. П. Гарбар

Нау чно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института "Гидропроект" им. С. Я. Жука (7I) Заявитель (54) КОМПОЗИЦИЯ, ДЛЯ ПОЛУЧЕНИЯ

ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА

Изобретение относится к композициям для получения теплоизоляционного материала на основе жидкого стекла, применяемого для устройства теплозащитных .покрытий трубопроводов с теплоносителями на атомных и тепловых электростанциях.

Известна композиция для изготовления теплоизоляции, включающая, вес.%: жидкое стекло 45 50, кварцевый моло« тый песок 43,5 — 53,0, кремнефтористо тый натрий 1-5, вспучивающая добавка

0,05-0,5 и известь-пушонка 0,55-1,0

Ã13, В качестве вспучивающей добавки в этой композиции используют алюминиевую пудру. Эффект вспучивания усиливается за счет извести-пушонки. Поэтому такая композиция вспучивается сразу, что не позволяет получить монолитного теплоизоляционного покрытия, например, непосредственно HR трубопроводах, на месте их монтажа или при замене их теплоизоляции без дополнительного усиления давления на вспененную массу.

Прочность указанной:теплочзоляции

2 при сжатии равна 11, 0 кг/см

Пель изобретения - обеспечение вспе» нивания композиции непосредственно на теплоизолируемой поверхности и получе« ние монолитной теплоизоляции с суточной пРОчностью пРисжатии0,9 2,26МПа, Это достигается тем, что композицйя для получения теплоизоляции, включающая жидкое стекло, молотый песок, кремнефтористый натрий и вспенивающий агент, содержит в качестве вспенивающего агента полиэтилорганосиликон при следующем соотношении компонентов, вес.ч:

)Кидкое стекло 100

Молотый песок О, 01-45

Кремнефтористый натрий 1 0-40

Полиэтилорганосиликон 5-25

Пример 1. В 100 г жидкого стекпа вводят 0,01 г молотого песка, смесь перемешивают, добавляют в пее

15 г полиэтилоргаяосиликона и вновь

6383

1 0-40

3 70 тщательно перемешивают. Затем добавляют 10 r кремнийфгористого натрия.

После тщательного перемешивания подготовленную композицию заливают в формы

Через сутки готовый теплоизолирую» щий материал имеет следующие физикомеханические характерис1ики:

Предел прочности при сжатии, МПа 0,9

Плотность, кг/м 850

Пример 2. В 100 r жидкого стекла вводят 20 г молотого песка.

Смесь тщательно перемешивают, затем добавляют 15 r. попиэтилорганосиликона., После тщательного перемешивания в подготовленную композицию вводят 10 г кремнийфтористого натрия.

Через сутки теплоизоляционный материал обладает следующими физико-механическими свойствами:

Предел прочности при сжатиии, МПа 1,06

Плотность, кг/см 720 .3

Пр и м е р 3. В 100 r жидкого стекла вводят 45 г молотого песка.

Смесь тщательно перемешивают, затем добавляют 15 г полиэтилгидросиликона.

После тщательного перемешивания в под. готовленную композицию вводят 10 г кремнийфгористого натрия.

Через сутки теплоизоляционный материал обладает следующими физико-механическими показателями:

Предел прочности при сжатии, МПа 1,28

Плотность кг/м 850

П р и м е.р 4. В 100 г жидкого стекла вводят 45 г молотого песка, Смесь тщательно перемешивакФ затем добавляют 15 r полиэтилгидросиликона.

После тщательного перемешивания в подготовленну1о композицию вводят 25 г кремнийфтористого натрия.

Через сутки теплоизоляционый "мате- риал -имеет слецующие физико-механические характеристики:

Предел прочности при сжатии, МПа 2,26

Плотность, кг/м 1 970

Пример 5. В 100 r жидкого стекла вводят 45 г молотого песка.

Смесь тщательно перемешивают, затем добавляют 15 r полиэтилорганосиликона. г . После тщательного перемешивания в подготовленную композицию вводят 40 г кремнийфгористого натрия.

UHHHHM Заказ 8154/19

Фипиал ППП "Патент", r, Через сутки теплоизоляционный материал обладает слецующими физико-механическими характеристиками:

Предел прочности при сжатии, МПа 2,17

Плотность, кг/м 970

Основным критерием выбора рецепту» ры на основе жидкого стекла является возможность вспенивания и отверждения

10 непосрецственно на теплоиэолируемой поверхности или в цехе без подогрева и простота технологии изготовления.

Изобретение обеспечивает возможность вспенивания композиции без подог15 рева и получение теплоизоляционного, материала непосредственно на теплоизолируемой поверхности или в цехе. В связи с этим отпала необходимость создания сложного технологического оборуцова20 ния, необходимого для подогрева композиции, что привоцит к снижению трудозатрат при получении теплоизоляционно го материала.

Теплоизоляционный материал на основе описываемой композиции найдет широкое применение при устройстве теплозащитных покрытий трубопроводов на атомных электростанциях (АЭС).

Предлагаемая композиция позволяет сократить сроки строительства теплоэащитных покрытий трубопроводов, атомных и тепловых электростанций в 3-7 раз.

Формула изобретения"

Композиция цля получения теплоизоляas ционного материала, включающая жицкое стекло, молотый песок, кремнийфгористый натрий и вспенивающий агент, о т л и— чающа я с я тем, что, сцельюобеспечения вспенивания композиции непосред40 ственно Н8 теплоизолируемой поверхности и получения монолитной теплоизоляции с суточной прочностью при сжатии 0,9—

2,26 MfIa, она содержит в качестве вспенивающего агента полиэтилорганосиликон

l5 при следующем соотношении компонентов, вес.ч;

Жидкое стекло 1 OU

Молотый песок О, 01-45

Кремнийфгористый натрий

Полиэтилорганосиликон 5-25

Источники информации, принятые во внимание при экспертизе

1 . Авторское свидетельство (.ССР

M 443011, кл. С 04 В 19/04, 197" (прототип) .

Тираж 702 Подписное

Ужгород, ул. Проектная, 4
