Пресс-масса для изготовления древесностружечных плит

Пресс-масса для изготовления древесностружечных плит

Иллюстрации

Показать все

Реферат

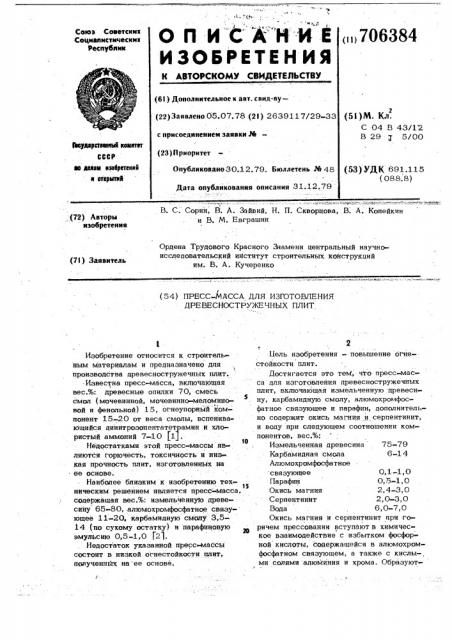

В. С. Сорин, В. А. Зайвий, Н. П. Скворцова, В; А. Копейкин и В. М. Евграшин. (72) Авторы изобретеиия

Ордена Трудового Красного Знамени центральный научноисследовательский институт строительных конструкций им. В. А. Кучеренко (71) Заявитель (54) ПРЕСС-МАССА ДЛЯ ИЗРЭТОВЛЕНИЯ

ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ!

Изобретение относится к строительным материалам и предназначено для производства древесностружечных плит.

Известна пресс-масса, включающая вес.%: древесные опилки 70, смесь смол (мочевинной, мочевинно-меломиновой и фенольной) 15, огнеупорнйй компонент 15-20 от веса смолы, вспенивающийся динитрозопентатетрамин и хлористый аммоний 7-10 jlj.

Недостатками этой пресс-массы являются горючесть, токсичность и низкая прочность плит, изготовленных на ее основе.

Наиболее близким к изобретению тех15 ническим решением является пресс-масса, содержащая вес.%: иэмельченнуЮ древесину 65-80, алюмохромфосфатное связу- ющее 11-20, карбамидную смолу 3,514 (по сухому остатку) и парафиновую эмульсию 0,5-1,0 j2).

Недостаток указанной пресс-массы состоит в низкой огнестойкости плит, получен йх на ее основе.

Пель изобретения - повышение огнестойкости плит.

Достигается это теМ, что пресс-масса для изготовления древесностружечных плит, включающая измельченную .древесину, карбамидную смолу, алюмохромфосфатное связующее и парафин, дополнительно содержит окись магния и серпентинит, и воду при следующем соотношении компонентов, вес.%:

Измельченная древесина 75-79

Карбамидная смола 6-1 4

Алюмохромфосфа тное связующее Q,1-1,0

Парафин 0,5-1,0

Окись магния 2,4-3,0

Серпентинит 2,0-3,0

Вода 6,0-7,0

Окись магния и серпентинит при горячем прессовании вступают в химическое взаимодействие с избытком фосфорной кислоты, содержащейся в алюмохромфосфатном связующем, а также с кислы-, ми солями алюминия и хрома. Образуют3 7063 ся фосфаты магния и кремния, содержащие в своем составе связанную воду. Б условиях термического воздействия (при пожаре) указанные соединения разлагаются с выделением паров воды, препят=твующих возгоранию древесины. Помимо

noro фосфаты магния и кремния при ,"емпературe тления сохраняются в твердой фазе, ингибируют процесс тления.

Пример 1 . 78% древесной стружки смешивают с 14% (по сухому остатку) карбамидиой смолы и 1,4% алюмохромфосфатного связующего. После чего в древесностружечную клеевую массу присыпают 2,2% окиси магния и

4,4% серпентинита. Массу перемешивают в течение 5-7 мип, затем прессу от

Io - Пример 3, 74% древесной струж ки смешивают с 16% карбамидной смолы КС-68М, с 3,1% алюмохромфосфатного связующего, 4,6% окиси магния, 2,3% серпентинита. Затем проводят one15 рации аналогично примеру 1.

Свойства составов по примерам и прототипа даны в таблице, 840

75 0-85 0

847

Влажность, %, не более

10

10

19

Толщина, мм

Потеря массы, %, при огневых испыта ниях по ГОСТ17088 (часть 1) контрольные образцы на органофосфатном связующем без добавок

17-18 образцы на оргаиофосфатном

СВЯЗУЮЩЕМ С ДОбавками окиси магния и серпентинита

Из приведенной таблицы видно, что

ПРИ ВВЕДЕНИИ В ПРЕСС-МаССу ОкиСИ МаГ- 50 ния и серпеитинита горючесть плит снижается на 40-50%.

Древесностружечные плиты, изготовленные на основе предлагаемой прессмнссы, могут использоваться в строитель-55 "йых целях для перегородок и подвесных

noTOTIKOB ВследстВИВ повышЕННОИ ОГие

СТОЙКОСТИ.

Плотность, кгс/см 807

84 4

В горячем прессе лри 160-200 С удельном давлении 20-25 кгсlсм .

Пример 2. 70% древесной стружки смешивают с 18% карбамидной смо- .лы КС-68М (по сухому остатку) и 4% алюмохромфосфатного связующего. После перемешивания проводят операции аналогично примеру 1

Формула изобретения

Пресс-масса для изготовления древесностружечных плит, Включающа» 1лзмел - ченную древесину, карбамидиую смолу, алюмохромфосфатное связующее и парафин, отличающаяся тем, что, с целью повышения огнестойкое|и плит, она дополнительно содержит оки<-ь магния и серпентииит, и воду лри глеlX7lOuleII СООТНОШЕНИИ КОМЛОЦЕНТОВ Вог.",,, 70Г)384

75-79

0,1-1,0

6-1 4 м(ъльч ъипия и! < не(ипа

Ллюмохромфосфа тное связующее

Ка рба ми дна я смола

11арафин

Окись магния

Серпентинит

Вода

0,5-1,0

2,4-3,0

2,0-3,0

6,0-7,0

Источники информации, принятые во внимание при экспертизе

1. Заявка Японии Ж 43-32428, кл. В 29 У 5/00, 1968.

2. Авторское свидетельство СССР

% 501888, .кл. В 29 Х 5/00, 1976.

Составитель Г. Среднева

Редактор Т. Кузьмина Техред Н. Ковалева Корректор Я. Веселовская

Заказ 8154/19 Тираж 702 Подписное

П!!И!!!1И Государственного комитета СССР

1Io делам изобретения и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Филиал !1111! "Патент", r, Ужгород, ул. Проектная, 4
