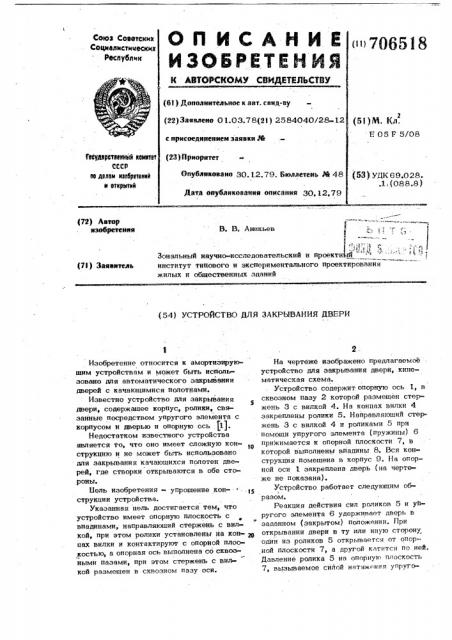

С©Юз С©вйтскии

Социалиетииескик распублик

706518 (63 ) Дополнительное к авт. свид-sy (5 1 ) М. К,л. Е 05 Г 5/08 (22) Заявлено 0 1,03.78(2 I ) 2584040/28-12 с присоединением заявки .% (23) Приоритет

Опубликовано 30. 12,79. Бюллетень М 48

Дата опубликования описания 30, 12,79

Гесудврствеииа1й комитет

СССР ие делам иаабретеиий и еткрмтий (53) УДК 69.028.

Л (088.8) 3

В. В. Аникьев

Зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) Автор изобретения (7l } Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАКРЫВАНИЯ gBEPH

Изобретение относится к амортизирующим устройствам и может быть исполь зовано для автоматического закрывания дверей с качающимися полотнами.

Известно устройство для закрывания двери, содержащее корпус, ролики, связанные посредством упругого элемента с корпусом и дверью и опорную ось (1).

Недостатком известного устройства является то, что оно имеет сложную конструкцию и не может быть использовано для закрывания качающихся полотен дверей, где створки открываются в обе стороньт.

Бель изобретения - упрощение конструкции устройства.

Указанная цель достигается тем, что устройство имеет опорную плоскость с впадинами, направляющий стержень с вилкой, при этом ролики установлены на концах вилки и контактируют с опорной плоскостью, а опорная ось выполнена со сквозными пазами, при этом стержень с вилкой размещен в сквозном пазу оси.

На чертеже изображено предлагаемое устройство для закрывания двери, кинематическая схема.

Устройство содержит опорную ось 1, в сквозном пазу 2 которой размещен стер5 жень 3 с вилкой 4. На концах вилки 4 закреплены ролики 5, Направляющий стержень 3 с вилкой 4 и роликами 5 при помощи упругого элемента (пружины) 6

1О при кимается к опорной плоскости 7, в которой выполнены впадины 8. Вся конструкция помещена в корпус 9. На опорной оси 1 закреплена дверь {на чертеже не показана).

Устройство рабоТает следующим образом.

Реакция действия сил роликов 5 и упpyroro элемента 6 удерживает дверь в заданном (закрытом) положении. При открывании двери в ту или иную сторону один из роликов 5 открывается от опорной плоскости 7, а другой кптится по ней.

Давление ролика 5 на опорнук плоскость

7, вызываемое силой натяж ния упруго7065

ro элемента 6, вызывает силу реакции, которая действует на соответствующий конец вилки 4, и передает через направляющий стержень 3 на опорную ось 2 момент этой силы, направленный на зак рь тие "двери.

Конфигурация впадин 8 на опорной плоскости 7 выбирается в зависимости от требуемой скорости закрывания двери

1О на различных участках движения.

Изобретение имеет простую конструкцию и небольшие размеры, что позволяет зйательно снизить трудоемкость erо 15 изготовления и размещать устройство в пороге дверной коробки, 18 4

Формула изобретени я

Устройство для закрывания двери, содержащее корпус, ролики, связанные посредством упругого эиемента с корпусом и дверью, и опорную ось, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции, оно имеет опорную плоскость с впадинами, направляющий стержень с вилкой, при этом ролики установлены на концах вилки и контактируют с опорной плоскостью, а опорная ось выполнена со сквозным пазом, при этом стержень с. вилкой размещены в сквозном пазу оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 376548, кл. Е 05 Р 5/08, l.970.
