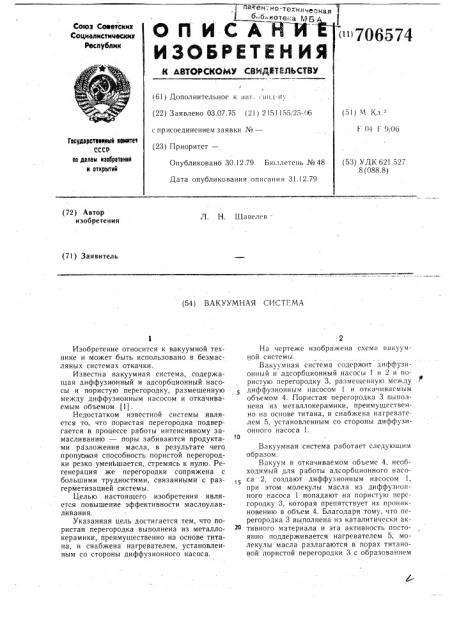

пач ен,но-те-ни ческая

Оп ИСАЙИСоюз Советских

Социалистических

Республик (61) Дополнительное к авг. впд-ну (22) Заявлено 03.07.75 (21) 2!5! 155,25-((6 с присоединением заявки ¹â€” (23) Приоритет— (5l) М. Кл.-

1. 04 1 9/06

Гопудоротениай поиотет

СССР пп делам изобретений и открытей (53) УДК 62) .527..8 (088.8) Опубликовано 30.12.79. Бюллетень № 48

Дата опубликования описания 31.!2.79 (72) Автор изобретения

Л. Н. Ща в еле в (71) Заявитель (54) ВАКУУМНАЯ СИСТГМА

Изобретение относится к вакуумной технике и может быть использовано в безмасляных системах откачки.

Известна вакуумная система, содержащая диффузионный и адсорбционный насосы и пористую перегородку, размещенную между диффузионным насосом и откачиваемым объемом !1) .

Недостатком известной системы являетсв то, что пористая перегородка подвергается в процессе работы интенсивному замасливанию — поры забиваются продуктами разложения масла, в результате чего пропускная способность пористой перегородки резко уменьшается, стремясь к нулю. Регенерация же перегородки сопряжена с большими трудностями, связанными с разгерметизацией системы.

Целью настоящего изобретения является повышение эффективности маслоулавливания.

Указанная цель достигается тем, что пористая перегородка выполнена из металлокерамики, преимущественно на основе титана, и снабжена нагревателем, установленным со стороны диффузионного насоса.

На чертеже изображена схема вакуумной системы.

Вакуумная система содержит диффузионный и адсорбционный насосы 1 и 2 и пористую перегородку 3, размещенну(о между диффузионным насосом 1 и откачивасмым объемом 4. Пористая перегородка 3 выполнена из металлокерамики, преимущественно на основе титана, и снабжена нагревателем 5, установленным со стороны диффузионного насоса 1. !

Вакуумная система работает следующим образом.

Вакуум в откачиваемом объеме 4, необходимый для работы адсорбционного насоса 2, создают диффузионным насосом 1, при этом молекулы масла из диффузионного насоса 1 попадают на пористую перегородку 3, которая препятствует их проникновению в объем 4. Благодаря тому, что перегородка 3 выполнена из каталитически активного материала и эта активность постоянно поддерживается нагревателем 5; молекулы масла разлагаются в порах титановой пористой перегородки 3 с образованием

706;l74

Форл1ула изобретения

Составитель О. Тишина

Редактор Л. Гольдина Техред К. Шуфрич Корректор Е. Папи

Заказ 8189!28 Тираж 772 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4--:

= "легких молекул, которые откачиваются диффузионным насосом 1.

Таким образом, в результате эффекта самоочищения пористой перегородки 3, связанного с каталитической активностью титана, перегородка 3 постоянно работает

"при как угодно длительных технологических процессах, проводимых в объеме 4, состав остаточной атмосферы в которой определяется лишь работой адсорбционного насоса 2.

Вакуумная система эффективно защищает откачиваемый объем 4 от молекул масла, 4Фо позйоляет"з11ачитеж но повысйть качест во изделий в результате технологических операций, проводимых в объеме 4.

Вакуумная система, содержащая диффузионный и адсорбционный насосы и пористую перегородку. размещенную между диффузионным насосом и откачиваемым объ5 емом, отличающаяся тем, что, с целью повышения эффективности маслоулавливания, пористая перегородка выполнена из металлокерамики, преиму1цественно на основе титана, и снабжена нагревателем, установ1р ленным со стороны диффузионного насоса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ха 212423, кл. F 04 F 9/00, 1966.
