Реферат



!

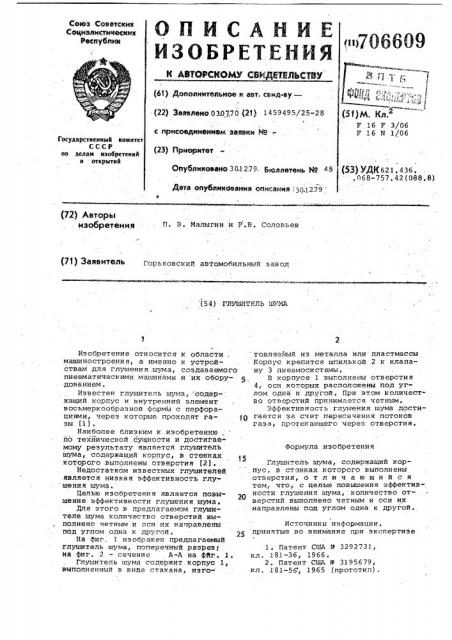

И1706609

Ф ,б ()Д ду (22) Заявлено 0 30 77 0 (21 ). 1 4 59 49 5/2 5-2 8.,.й ) (51)М. Кл.2

F F 3/06

F 16 N 1/06

Государственный комптет

СССР по делам изобретений и открытий (53) УДК 621. 436. . 068-757, 42 (088. 8) Опубликовано 30.1 2,79. дрддатань Щ 48

Дата опублиибеанмя описания 30.12.79 (72) Авторы . изобретения

П. В. Иалыгнн и P.В. Соловьев (71) Заявитель Горьковский автомобильный завод

{54) ГЛУШИТЕЛЬ ШУМА

Формула изобретения

1. Патент СМА Р 3292731, кл, 181-36, 1966.

2, Патент СЩА Р 3195679, кл. 1 81-56 1965 (прототип) Изобретение относится к области . машиностроения, а именно к устройствам для глушения .шума, создаваемого пневматическими машинами и их оборудованием, Известен глушитель шума, содЕржащий корпус и внутренний элемент восьмеркообраэной формы с перфорациями, через которые проходят газы fl l, Наиболее близким к изобретению . йо техйической сущности и достигаемому результату является глушитель шума, содержащий корпус, в стенках которorо выполнены отверстия (2).

Недостатком иэ н естных глушителей является низкая эффективность глу шения шума.

Целью изобретения является повышение эффективности глушения шума. для этого в предлагаемом глушителе шума количество отверстий выполнено четным и оси их направлены под углом одна к другой, 25

На фиг. 3 изображен предлагаемый глушитель шума, поперечный разрез; на фиг, 2 — сечение А-А на фйг. 1.

Глушитель шума содержит. корпус 1, выполненный в виде стакана, изготовляемый из металла или пластмассы

Корпус крепится шпилькой 2 к клапану 3 пневмосистемы.

В корпусе 1 выполнены отверстия

4„ оси которых расположены под углом одна к другой. При этом количество отверстий принимается четным.

Эффективность глушения шума достигается за счет пересечения потоков газа, протекающего через отверстия.

Глушитель шума, содержащий корпус, в стенках которого выполнены отверстия, отличающийся тем, что, с целью повышения эффективности глушения шума, количество отверстий выполнено четным и оси их направлены под углом одна к другой.

Источники информации, принятые во внимание при экспертизе 06609

Фиг. 2

Составитель В. Золотовская

Редактор О. Юркова ТехредМ.Келемеы КоРРектор Е. Лукач

Заказ 8193/30 Тираж 1139 Подписное

БНИИПИ Государственного комитета СССР по делам. изобретений и открытий

113035, Москва, Ж-35, Рауюская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
