Сателлитный узел для вариатора
Иллюстрации
Реферат
к;4 - яс 1ека 1иЕ, Союз Советскнх
Соцналнстнчесинх
Республня
И66Ю

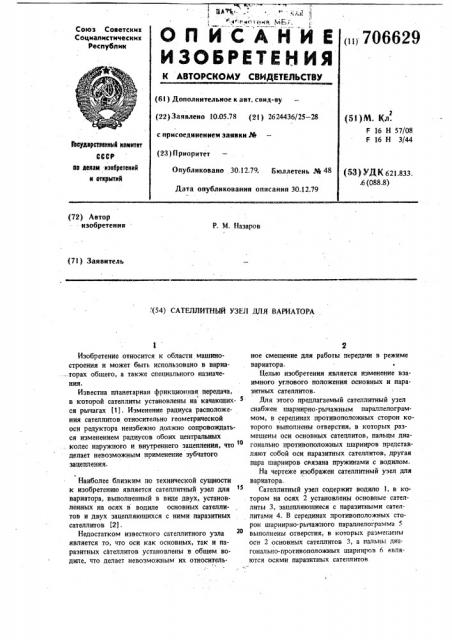

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 10.05.78 (21) 2624436/25 — 28 с присоединением заявки J% (23) Приоритет (51) M. Кл .
F 16 Н 57/08
F 16 Н 3/44
Воудвротвеиимй комитет
СССР по делам изобретеиий и откритий
Опубликовано 30.12.79. Бюллетень М 48 (53) УДК 621.833..6 (088,8) Дата опубликования описании 30.12.79 (72) Автор изобретения
Р. М. Назаров (71) Заявитель! (54} САТЕЛЛИТНЫЙ УЗЕЛ ДЛЯ ВАРИАТОРА
Изобретение относится к области машиностроения и может быть использовано в вариа..торах общего, а также специального назначения.
Известна планетарная фрикционная передача, r в которой сателлиты установлены на качающих- ся рычагах 11). Изменение радиуса расположения сателлитов относительно геометрической осн редуктора неизбежно должно сопровождаться изменением радиусов обоих центральных . колес наружного и внутреннего зацепления, что
1О делает невозможным применение зубчатого зацепления.
Наиболее близким по технической сущности к изобретению является сателлитный узел для вариатора, выполненный в виде двух, установленных на осях в водиле основных сателлитов и двух зацепляющихся с ними паразитных сателлитов (2) .
Недостатком известного сателлитного узла 2О является то, что оси как основных, так и паразитных сателлитов установлены в общем водиле, что делает невозможным их относитель2 ное смещение для работы передачи в режиме вариатора.
11елью изобретения является изменение взаимного углового положения основных и паразитных сателлитов.
Для этого предлагаемый сателлитный узел снабжен шарнирно-рычажным параллелограммом, в серединах противоположных сторон которого выполнены отверстия, в которых размещены оси основных сателлитов, пальцы диагонально противоположных шарниров представляют собой оси паразитных сателлитов, другая пара шарниров связана пружинами с водилом.
На чертеже изображен сателлитный узел для вариатора.
Сателлитный узел содержит водило 1, в котором на осях 2 установлены основные сателлиты 3, зацепляющиеся с паразитными сателлитами 4. В серединах противоположных сторон шарнирно-рычажного параллелограмма 5 выполнены отверстия, в которых размещены оси 2 основных сателлитов 3, а пальцы диагонально-противоположных шарниров 6 являются осями паразитных сателлитов
70б629
Составитель Г. Кузнецова
Техред Э,Чужик
Корректор О. Коиинская
Редактор О. Юркова
Заказ 8194/3,1
Тираж 1139 Подписное
UHHHIIH Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Свободные концы сторон шарнирно-рычажно го параллелограмма 5 (или их угловые пальцы ц арниров) через йружины 7 свяэайй с водилом 1; чем доститается поджатие параэитных сателлитов к коронному колесу изменяемого диаметра (не показано).
При работе вариатора паразитные сателлиты 4 обкатывают коронное колесо и передают вращение основным сателлитам. При изменении диаметра =,Коронного колеса углы шарнирно-рычажного параллелограмма изменяются за счет пружин 7, и паразитные сателлиты 4 занимают новый диаметр.
Усилия в зацеплении лимитируются нагрузочной способностью пружин, поэтому "сателлитный узел выполняет функции и предохранитель ной муфты, Формула изобретения
Сателлитный узел для вариатора, имеющего коронное колесо изменяемого диаметра, содер4 жащий установленные па осях в водиле основные сателлиты и эацепляюшиеся с ними параэитные сателлиты, о т л и ч а ю ш и и с я тем, что, с целыа изменения взаимного углового положейин основных и параэитных сателлитов, он снабжен шарнирно-рычажным параллелограммом, в серединах противоположных сторон которого выполнены отверстия, в которых размещены оси основных сателлитов, паль1о цы диагонально противоположных шарниров представляют собой оси паразитных сателлитов, другая пара шарниров связана пружинами с водилом.
Источники информации, прйнятые во внимание при экспертйзе
1. Пронин Б. А. Ревков Г. А. Бесступенчатые клиноременные передачи. М., "Машиностроение", 1967, с. 356, рис. 181.
2. Кожевников С. Н. и др. Механизмы. М., 2о "Машиностроение", 1976, с., 200, рис. 3.118 (прототип).
