Реферат

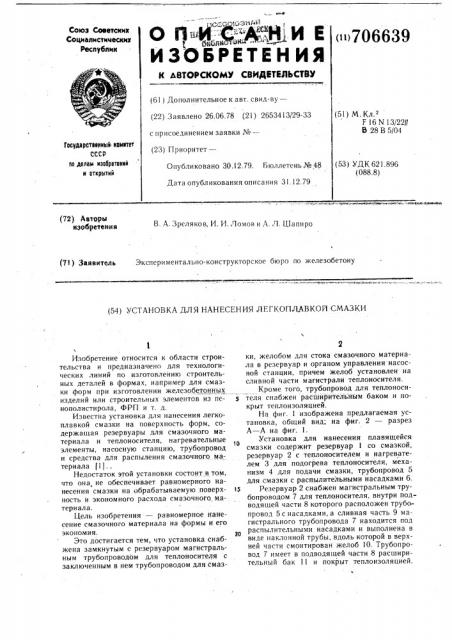

О A,,„„ „",,.Й И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик и 706639

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.06.78 (21) 2653413/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. 2

F 16 N 13/22//

6 28 В 5/04

Государстеенный кометет ссср оо делам нзобретеннй и открытий (53) УДК 621.896 (088.8) Опубликовано 30.12.79. Бюллетень № 48

Дата опубликования описания 3!.12.79 (72) Авторы изобретения

В. А. Зреляков, И. И. Ломов и А. Л. Шапиро (7!) Заявитель Экспериментально-конструкторское бюро по железобетону (54) УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ЛЕГКОПЛАВКОИ СМАЗКИ

Изобретение относится к области строительства и предназначено для технологических линий по изготовлению строительных деталей в формах, например для смазки форм при изготовлении железобетонных изделий или строительных элементов из пе- S нополистирола, ФРП и т. д.

Известна установка для нанесения легкоплавкой смазки на поверхность форм, содержащая резервуары для смазочного материала и теплоносителя, нагревательные элементы, насосную станцию, трубопровод и средства для распыления смазочного материала !11..

Недостаток этой установки состоит в том, что она не обеспечивает равномерного нанесения смазки на обрабатываемую поверх- l5 ность и экономного расхода смазочного материала.

Цель изобретения — равномерное нанесение смазочного материала на формы и его экономия. ю

Это достигается тем, что установка снабжена замкнутым с резервуаром магистральным трубопроводом для теплоносителя с заключенным в нем трубопроводом для смазки, желобом для стока смазочного материала в резервуар и органом управления насосной станции, причем желоб установлен на сливной части магистрали теплоносителя.

Кроме того, трубопровод для теплоносителя снабжен расширительным баком и покрыт теплоизоляцией.

На фиг. 1 изображена предлагаемая установка, общий вид; на фиг. 2 — разрез

А — А на фиг. 1.

Установка для нанесения плавящейся смазки содержит резервуар 1 со смазкой, резервуар 2 с теплоносителем и нагревателем 3 для подогрева теплоносителя, механизм 4 для подачи смазки, трубопровод 5 для смазки с распылительными насадками 6.

Резервуар 2 снабжен магистральным трубопроводом 7 для теплоносителя, внутри подводящей части 8 которого расположен трубопровод 5 с насадками, а сливная часть 9 магистрального трубопровода 7 находится под распылительными насадками и выполнена в виде наклонной трубы, вдоль которой в верхней части смонтирован желоб 10. Трубопровод 7 имеет в подводящей части 8 расширительный бак 11 и покрыт теплоизоляцией.

706639

Составитель Е. Кегелев

Редактор Л. Павлова Техред М. Левицкая Корректор М. Пожо

Заказ 8195, 32 Тираж 1139, Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ь

Механизм подачи смазки представляет собой сдвоенный цилиндр 12 с плупжером 13, установленный на днище резервуара 1. Поршневая 14 и штоковая 15 полости соединены с электропневмораспределителем 16, электрически связанным с путевым переключателем 17. 1-1а фиг. 1 изображена смазываемая форма 18 для изготовления железобетонных изделий.

Установка работает следующим образом.

Форма 18, перемещаясь, нажимает переключатель 17, который подает импульс на срабатывание электропневмораспределителя 16, в результате чего воздух попадает в полость 14 и смазка выдавливается плунжеI ром 13 и по трубопроводу 5 для смазки поступает к распылительным насадкам 6, набрызп.вающим смазку на поверхность формы 18. После выхода формы 18 из зоны работы путевой переключатель 17 освобождается и подает импульс на электропневмораспре20 делитель 16, который включает подачу воздуха в штоковую полость 15 механизма 4 для подачи смазки. Плунжер 13 поднимается и производит засасывание очередной порции смазки.

Подогретый нагревателем 3 теплоноси- и тель, например вода, поднимается по трубопроводу, не давая остыть трубопроводу 5 со смазкой. Желоб 10 предназначен для стока остатков смазки обратно в резервуар I.

Формула изобретения

I. Установка для нанесения легкоплавкой смазки на поверхность форм, содержащая резервуары для смазочного материала и теплоносителя, нагревательные элементы, насосную станцию, трубопровод и средства для распыления смазочного материала, отличающаяся тем, что, с целью равномерного нанесения смазочного материала на формы и его экономии, она снабжена замкнутым с резервуаром магистральным трубопроводом для теплоносителя с заключенным в нем трубопроводом для смазки, желобом для стока смазочного материала в резервуар и органом управления насосной станции, причем желоб установлен на сливной части магистрального трубопровода для теплоносителя.

2. Установка по п. 1, отличающаяся тем, что трубопровод для теплоносителя снабжен расширительным баком и покрыт теплоизол я ци ей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 231274, кл. I 16 N 13/22, 1966.
