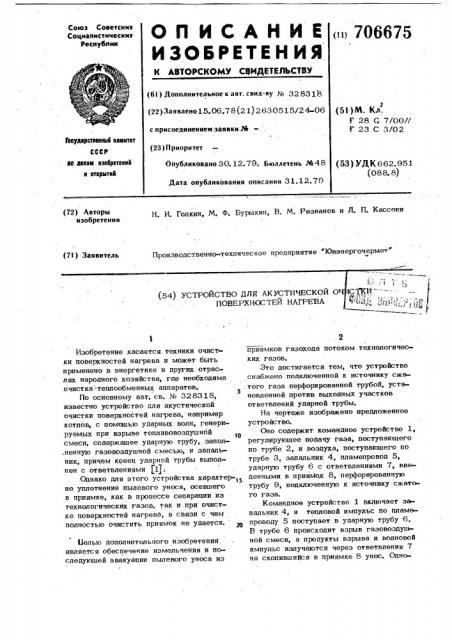

О П И С А Н И Е <11, 706675

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ С®ИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву f4 328318 (51)М. Кл.

Р 28 G 7/00//

F 23 С 3/02 (22) Заявлено15.06.78{21) 2630515/24-06 с присоединением заявки Ле

Гееударстееинмй кемитет

СССР ло делам изаеретений и открытий (23) Приоритет

Опубликовано 30. 12.79. Бюллетень М48 (53) УДК662.951

{088. 8) Дата опубликования описания 31.12.79 (72) Авторы изобретения

H. И. Голкин, М. Ф. Бурыкин, В. М. Резванов и П. П. Кассони

Производственно-техническое предприятие "Ювэнергочермет" (7!) Заявитель

;,и

|,| Я

Изобретение касается техники очистки поверхностей нагрева и может быть применено в энергетике и других отраслях народного хозяйства, где необходима очистка теплообменных аппаратов.

По основному авт. св. Л". 328318, известно устройство для акустической очистки поверхностей нагрева, например котлов, с помощью ударных волн, генерируемых при взрыве топливовоздушной смеси, содержащее ударную трубу, запол,ненную гаэовоздушной смесью, и запальник, причем конец ударной трубы выполнен с ответвлениями P).

Однако для этого устройства характер-|5 но уплотнение пылевого уноса, осевшего в приямке, как в процессе сепарации из технологических газов, так и при очистке поверхностей нагрева, в связи с чем полностью очистить приямок не удается.

Белью дополнительного изобретения является обеспечение измельчения и последующей эвакуации пылевого уноса из приямков газохода потоком технологических газов.

Это достигается тем, что устройство снабжено подключенной к источнику сжатого газа перфорированной трубой, установленной против выходных участков ответвлений ударной трубы.

На чертеже изображено предложенное устройство.

Оно содержит командное устройство 1, регулирующее подачу газа, поступающего по трубе 2, и воздуха, поступающего по трубе 3, запальник 4, пламепровод 5, ударную трубу 6 с ответвлениями 7, введенными в приямо к 8, перфорированную трубу 9, подключенную к источнику сжатого газа.

Командное устройство 1 включает запальник 4, и тепловой импульс по пламепроводу 5 поступает в ударную трубу 6.

В трубе 6 происходит взрыв газовоздушной смеси, а продукты взрыва и волновой импульс излучаются через ответвления 7 на скопившийся в приямке 8 унос. ОдноФормула

3 706 временно с противоположной стороны приямка из отверстий перфорированной трубы 9

- выходит сжатый газ. При етом вследствие взрывной волны и встречного потока сжатого газа, направленного на скопившийся унос, происходит интенсивное его взрыхление и измельчение и с помошью технологического газа унос эвакуируется из приямка. о изобретения

Устройство для акустической очистки йоверхностей нагрева по авт. св.

675 4

Мо 328318, о т л и ч а ю ш е е с я тем, что, с целью обеспечения измельчения и последуккцей эвакуации пылевого уноса из приямков газохода потоком технологических газов, оно снабжено подключенной к источнику сжатого газа перфорированной трубой, установленной напротив выходных участков ответвлений ударной трубы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 328318, кл. 1 28 8 7/00, 1970, Составитель Т, Неверова

Редактор Л, Гольдина Техред О. Андрейко КорректорТ. Скворцова

Заказ 8204/33 Тираж 722 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д, 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
