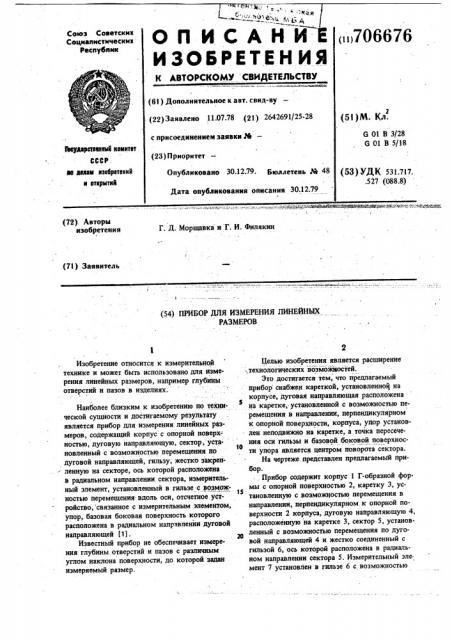

ОП ИСАНЙЕ

ИЗОБРЕТЕН Ия (ti)706676

Союз Советсиик

Социалистических

Рес уби

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено 11.07.78 (21) 2642691/25-28

G 01 В 3/28 . G 01 В 5/18 с присоединением заявки №вЂ”

6Ьаударатваиный кемитет

СССР. де делам яэабрвтеннй н атнрытнй (23) Приоритет

Опубликовано 30.12 79 Бюллетень ¹ 48 (53) УДК 531.717. .527 (088.8) Дата опубликования описания 30.12.79 (72). Авторы изобретения

Г. Д. Морщавка и Г. И. Филякин (71) Заявитель (54) ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЬИ

РАЗМЕРОВ

Изобретение относится к измерительной технике и может быть использовано для измерения линейных размеров, например глубины отверстий и пазов в изделиях.

Наиболее близким к изобретению по технической сущности и достигаемому результату является прибор для измерения линейных размеров, содержащий корпус с опорной поверхностью, дуговую направляющую, сектор, установленный с возможностью перемещения по дуговой направляющей, гильзу, жестко закрепленную на секторе, ось которой расположена в радиальном направлении. сектора, измерительный элемент, установленный в гильзе с возможностью перемещения вдоль оси, отсчетное устройство, связанное с измерительным элементом, упор, базовая боковая поверхность которого расположена в радиальном направленйи дуговой направляющей (1).

Известный прибор не обеспечивает измерения глубины отверстий и пазов с различным углом наклона поверхности, до которой задан измеряемый размер, Целью изобретения является расширение . технологических возможностей.

Это достигается тем, что предлагаемый прибор снабжен кареткой, установленной на корпусе, дуговая направляющая расположена на каретке, установленной с возможностью перемещения в направлении, перпендикулярном к опорной поверхности, корпуса, упор установлен неподвижно на каретке, а точка пересечения оси гильзы и базовой боковой поверхнос10 ти упора является центром поворота сектора.

На чертеже представлен предлагаемый прибор. . Прибор содержит корпус 1 Г-образной формы с опорной поверхностью 2, каретку 3, ус15 тановленную с воэможностью перемещения в направлении, перпендикулярном к опорной поверхности 2 корпуса, дуговую направляющую 4, расположенную на каретке 3, сектор 5, установленный с воэможностью перемещения по дуго20 вой направляющей 4 н жестко соединенныи с гильзой 6, ось которой расположена в радиальном направлении сектора 5. Измерительный эле. мент 7 установлен в гильзе 6 с воэможностью

706676 аз 8205/34 исное перемещения оси.и соединен с отсчетным устройством 8, На каретке 3 неподвижно установлен упор 9, базовая боковая поверхность ко торого расположена в радиальном направлении дуговой йаправляющей 4 и является базой упора о стенку 10 отверстия (паза), а точка 11 пересечения оси гильзы 6 и базовой поверхнос1 ти упора является центром поворота сектора 5, Для обеспечения настройки, прибора на измерительный размер на корпусе 1 нанесена ну левая риска 12, на каретке 3.— линейная шкала 13, на дуговой направляющей 4 — угловой нониус 14, а на секторе 5 — угловая шкала 15.

Совмещая деление линейной шкалы 13, соответствующее измеряемой глубине, с нулевой риекой 12, устанавливают измерительный элемент 7 на измеряемый размер и фиксируют данное полажение винтом 16, Затем измерительный элемент 7 устанавливается по нормали к наклонной поверхности измерения, для чего, перемещая сектор 5 в дуговой направляющей 4 на требуемый угол, совмещают соответствующее деление угловой шкалы

15 с нулем нониуса 14 и фиксируют это положение сектора 5 с гильзой 6.

Нулевое деление шкалы отсчетного устройства 8 совмещается с ее стрелкой.по установочной мере, для чего прибор устанавливается на установочную меру опорной поверхности 2 корпуса 1 и базовой боковой поверхностью упора 9, a измерйтельный элемент 7 опирается по нормали на наклонную поверхность, до которой задан

Устанавливают прибор на изделие аналогично установке на установочную меру и по отсчетному устройству 8 определяют отклонение измеряемого размера от номинального размера установочной меры.

Формула изобретения

Прибор для измерения линейных размеров, содержащий корпус с опорной поверхностью, 1Î дуговую направляющую, сектор, установленный с возможностью перемещения по дуговой направляющей, гильзу, жестко закрепленную на секторе, ось которой расположена в радиальном направлении сектора, измерительный элемент, установленный в гильзе с возможностью перемещения вдоль оси, отсчетное устройство, связанное с измерительным элементом, упор, базовая боковая поверхность которого расположена в радиальном направлении дуговой направляющей, отличающийся тем, что, с целью расширения технологических возможностей, on снабжен кареткой, установленной на корпусе, дуговая направляющая расположена на каретке, установленной с возможностью перемещения в

25 направлении, перпендикулярном к опорной поверхности корпуса, упор установлен неподвижно на каретке, а точка пересечения осн гильзы и базовой боковой поверхности упора является центром поворота сектора.

ЗО

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР Р 1128141
