Терморегулятор для стабилизации перепада температур

Терморегулятор для стабилизации перепада температур

Иллюстрации

Показать все

Реферат

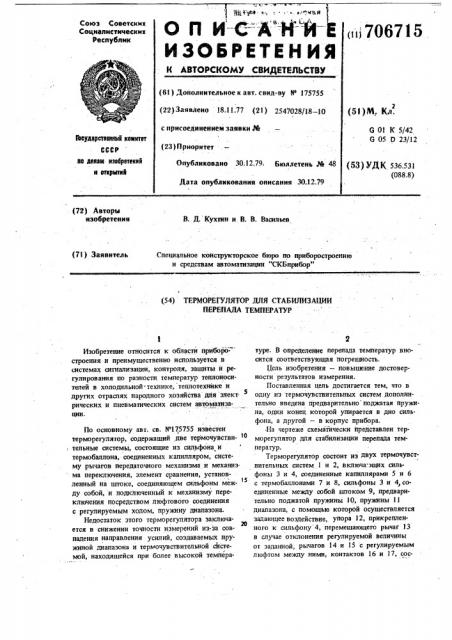

О П И-r=-X"-H-Й-Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик 11706715

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву М 175755 (22) Заявлено 18.11.77 (21) 2547028/18 10 (5! )М, Кл. с присоединением заявки ¹

G 01 К 5/42

G 05 0 23/12

ВеудеретиеииыВ комитет

СССР

No делен иэебретеинй и етирытий (23) П риоритет

Опубликовано 30.12,79. Бюллетень ¹ 48 (53) УДК 536.531 (088.8) Дата опубликования описания 30.!2.79 (72) Авторы изобретения

В. Д. Кухтин и В. В. Васильев

Специальное конструкторское бюро по приборостроению и средствам автоматизапии "СКБприбор" (7! ) Заявитель г (54) ТЕРМОРЕГУЛЯТОР ДЛЯ СТАБИЛИЗАЦИИ

ПЕРЕПАДА ТЕМПЕРАТУР

Изобретение относится к областй приборо: строения и преимущественно используется в системах сигнализации, контроля, защиты и регулирования по разности температур теплоносителей в холодильной технике, теплотехнике и

5 других отраслях народного хозяиства для злект рических и пневматических систем автоматизации.

По основному авт. св. N 175755 известен терморегулятор, содержащий,две термочувстви- 1О, тельные системы, состоящие из сильфона и термобаллона, соединенных капилляром, систему рычагов передаточного механизма и механиз. ма переключения, элемент сравнения, установленный на шгоке, соединяющем снльфоны меж15 ду собой, и подключенный к механизму переключения посредством люфтового соединения с регулируемым ходом, пружину диапазона.

Недостаток этого терморегулятора заключа20 ется в снижении точности измерений из-за совпадения направления усилий, создаваемых пружиной диапазона и термочувствительной сйстемой, находящейся при более высокой температуре. В определение перепада температур вносится соответствующая погрешность.

Цель изобретения — повышение достоверности результатов измерения.

Поставленная цель достигается тем, что в одну из термочувствительных систем дополнительно введена предварительно поджатая пружина, один конец которой упирается в дно сильфоиа, а другой — в корпус прибора. .На чертеже схематически представлен терморегулятор для стабилизации перепада температур.

Терморегулятор состоит из двух термочувствительных систем 1 и 2, включа.эщнх cBJlbфоны 3 и 4, соединенные капиллярами 5 и 6 с термобаллонами 7 и 8, сильфоны 3 н 4,соединенные между собой штоком 9, предварительно поджатой пружины 10, пружины 11 диапазона, с помощью которой осуществляется задающее воздействие, упора 12, прикрепленного к сильфону 4, перемещающего рычаг 13 в случае отклонения регулируемой величины от заданной, рычагов 14 и 15 с регулируемым люфтом между ними, контактов 16 и 17, сосЦНИИПИ Заказ 8207/35

Тираж 766 Подписное

3 ." - .:. 7067.15 тоящих из. пружины 18 и поводков 19 и 20,, пружины 21 и упоров 22 и 23, служащих для, лабораторной наладки регулятора, винта 24 для настройки люфта между рычагами !4 и

15, механизма изменения задающего воздействия, состоящего из узла грубого изменения, в который входят винт 25, эксцентрик 26 и рычаг 27, и узла точного измсрения, содержащего гайку 28 и винт 29 настройки.

Прибор работает следующим образом. 10

Термобаллон 7 контролирует температуру среды, которая выше температуры, контролируемой термобаллоном 8. Усилие пружины 11 направлено в сторону термочувствительной системы 2 вместе с приращением усилия термо- 15 . чувствительной системы 1, возникающим от разности температур. Работу прибора при указанном сочетании температур обеспечивает пру- а 10 постоянное усилие которой направлено к термочуветвительной системе 1 с усилием, большим, чем от влияния контролируемой температуры. При равенстве усилий в термо чувствительных системах и пружинах 10 и 11 . угловой рычаг 13 занимает горизонтальное

25 положение.

При отклонении температур, контролируемых термобаллонами 7 и 8, происходит перемещение углового рычага, который воздействует на контакты 16, 17, В случае, если температура, контролируемая термобаллоном 8, выше температуры, контролируемой термобаллоном 7, настройка прибора осуществляется пружиной 10, которая будет поджата с учетом пружины 11, т. е. на болыпую величину.

Такое выполнение терморегулятора позволяет расширить область eto применения и использовать терморегулятор при различных сочетаниях контролируемых температур, фиксируемых двумя его термочувствительными системами.

Формула изобретения

Терморегулятор для стабилизации перепада температур по авт. св. Р175755, о т л и ч аю шийся те к, что, с целью повышения достоверности результатов измерения, в одну из термосистем дополнительно введена предварительно поджатая пружина, один конец которой упирается в дно сильфона, а другой — в корпус прибора.

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
