Электрохимическое устройство для интегрирования неэлектрических величин

Электрохимическое устройство для интегрирования неэлектрических величин

Иллюстрации

Показать все

Реферат

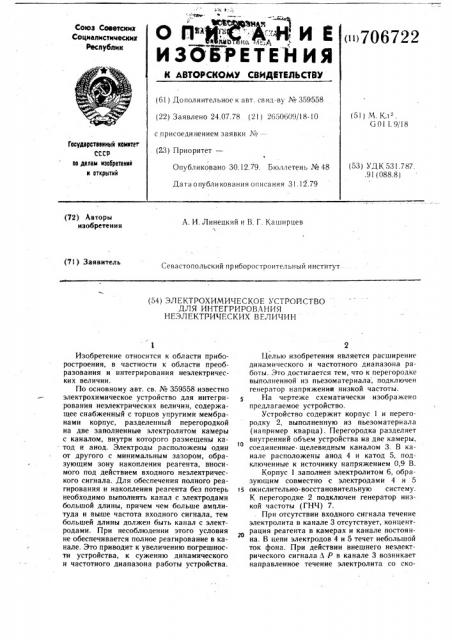

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61 ) До пол н ител ьное к а вт. св ид- ву № 359558 (22) Заявлено 24.07.78 (21) 2650609/18-10 с присоединением заявки Л" (23) Приоритет— (51) М Кл

G 0l 1. 9, 18

Государственный кометет

СССР по делам взооретеней и открытий

Опубликовано 30.12.79. Бюллетень № 48 (53) УДК 531.787..91 (088.8) Дата опубликования описания 3!.12.79 (72) Авторы изобретения

А. И. Линецкий и В. Г. Каширцев (71) Заявитель

Севастопольский приборостроительный институт (54) ЭЛЕКТРОХИМИЧЕСКОЕ УСТРОИСТВО

ДЛЯ ИНТЕГРИРОВАНИЯ

НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН

Изобретение относится к области приборостроения, в частности к области преобразования и интегрирования неэлектрических величин.

По основному авт. св. № 359558 известно электрохимическое устройство для интегрирования неэлектрических величин, содержащее снабженный с торцов упругими мембранами корпус, разделенный перегородкой на две заполненные электролитом камеры с каналом, внутри которого размещены катод и анод. Электроды расположены один от другого с минимальным зазором, образующим зону накопления реагента, вносимого под действием входного неэлектрического сигнала. Для обеспечения полного реагирования и накопления реагента без потерь необходимо выполнять канал с электродами большой длины, причем чем больше амплитуда и выше частота входного сигнала, тем большей длины должен быть канал с электродами. При несоблюдении этого условия не обеспечивается полное реагирование в канале. Это приводит к увеличению погрешности устройства, к сужению динамического и частотного диапазона работы устройства.

Целью изобретения является расширение динамического и частотного диапазона работы. Это достигается тем, что к перегородке выполненной из пьезоматериала, подключен генератор напряжения низкой частоты.

На чертеже схематически изображено предлагаемое устройство.

Устройство содержит корпус 1 и перегородку 2, выполненную из пьезоматериала (например кварца). Перегородка разделяет внутренний объем устройства иа две камеры, соединенные щелевидным каналом 3. В канале расположены анод 4 и катод 5, подключенные к источнику напряжением 0,9 В.

Корпус 1 заполнен электролитом 6, образующим совместно с электродами 4 и 5 окислительно-восстановительную систему.

К перегородке 2 подключен генератор низкой частоты (ГНЧ) 7.

При отсутствии входного сигнала течение электролита в канале 3 отсутствует, концентрация реагента в камерах и канале постоян20 на. В цепи электродов 4 и 5 течет небольшои ток фона. При действии внешнего неэлектрического сигнала Л P в канале 3 возникает направленное течение электролита со ско70

Формула изобретения

4Р

Составитель И. Полунина

Редактор В. Левитов Техред К. Шуфрич Корректор Г. Назарова

Заказ 8208/36 Тираж 1074 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ростью, пропорциональной неэлектрическому сигналу. В каждый момент времени в канал 3 вносйтся количество окислителя, строго про" йорциональное входному неэлектрическому сигналу. Ток катода 5 определяется количеством окислителя в канале 3. Ток анода 4 определяется током катода 5 и обеспечивает образование количества реагента, равное количеству, прореагировавшему на катоде 5.

Низкочастотные вибрации перегородки 2, подключенной к генератору, обеспечивают полное восстановление окислителя в канале, в правую камеру выносится реагент нулевой концентрации. В результате концентрация окислителя в канале 3 растет пропорционально интервалу внешнего неэлектрического воздействия. Ток в цепи электродов 4 и 5 определяется концентрацией реагента в канале и изменяется пропорциональ6722 г .ч, i

4 но интегралу входного сигнала Л P. Таким образом, вибрацйи перегородки; выполнен- ной из пьезоматериала и подключенной к

ГНЧ, способствуют интенсивному перемеши ванию электролита, ускоренному подводу

z реагентак электродам, а это, в счою очередь, позволяет увеличить динамический и частотный диапазон работы устройства.

Электрохимическое устройство для интегрирования неэлектрических величин по авт, св. № 359558, отличающееся тем, что, с целью расширения частотного и динамического

1 диапазона работы, к перегородке, выполненной из пьезоматериала, подключен генератор напряжения низкой частоты.
