Устройство для определения водопроницаемости бетонных образцов

Устройство для определения водопроницаемости бетонных образцов

Иллюстрации

Показать все

Реферат

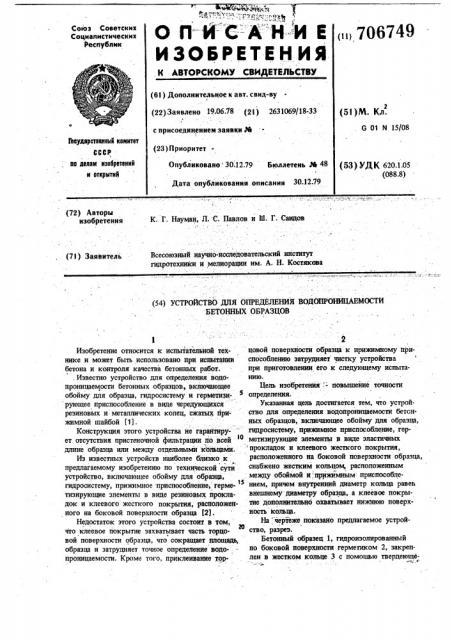

О Il -Й С- А Н И Е (tt) 706749

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. саид-ву (22) Заявлено 19.06.78 (21) 2631069/18-33 с присоединением заявки М (23) Приоритет(53)M. Кл.

6 01 М 15/08

Гооударстооннмй комитет

СССР

IIo делам нэо4ретеннй н открытий

Опубликовано 30.12.79 Бюллетень Ра 48

{53) УДК 620105 (088.8) Дата опубликования описания 30.12 79 (72) Авторы изобретения

К. Г. Науман, Л. C. Павлов и Ш. Г. Саидов

Всесоюзный научно-исследовательский институт гидротехники и мелиорации им. А. Н. Костякова (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВОДОПРОНИЦАЕМОСТИ

БЕТОННЫХ ОБРАЗЦОВ

Изобретение относится к испытательной тех- цовой поверхности образца к прижимному принике и может быть использовано при ис ьг способлению затрудняет чистку устройства бетона и контроля качества бетонных работ. при приготовлении его к следующему испыта: Известно устройство для определения водо- нию. проницаемости бетонных образцов, включающее Цель изобретения - повьппейие точности обойму для образца, гидросистему и герметизи. определения. рующее приспособление в виде чередующихся Указанная цель достигается тем, что устройрезиновых и- металлических колец, сжатых при- crso для определения водопроницаемости бетон. жимной шайбой (1). ных образцов, включающее обойму для образца, Конструкпия этого устройства не гарантиру- гидросистему, прижимное приспособление, герет отсутствия пристеночной фильтрации по всеи 0 метизирующие элементы в виде эластичных длине образца или между отдельными кольцами. прокладок и клеевого жесткого покрьпия, Из известных устройств наиболее близко к расположенного на боковой поверхности образца, предлагаемому изобретению по технической с .д снабжено жестким кольцом, расположенным устройство, включающее обойму для образп», . между обоймой и, прижимным приспособлегидросистему, прижимное приспособление, герме. 1 нием, причем внутренний диаметр кольца равен тизирующие элементы в виде резиновых прокла. внешнему диаметру образца, а клеевое покрыдок и клеевого жесткого покрытия, расположен. тие дополнительно охватывает нихаюю поверхного на боковой поверхности образца (2). ность кольца.

Недостаток этого устройства состоит в том, На чертеже показано препдлагаемое устройчто клеевое покрытие захватывает часть торцо- ство разрез.

20 вой поверхности образца, что сокращает площадь, Бетонный обРазец 1, гидРоизолиРованный образца и затрудняет точное определение водо- . ло боковой поверхности гермеппсом 2, закреппрощаемося. Кр ме Toro, приклеив ие тор- лен в жестком козце 3 с помоцью еРдеюще:

ЦНИИПИ Заказ 8209/37 Тираж 1073 Подписное

Филиал ППГ Патент", г. Ужгород, ул. Проектная, 4

7067 го компаунда 4. Кольцо 3 зажато через резиповые прокладки 5 между обоймо" 6 и прижимным приСпособлением 7 с водосборной воронкой 8.

Обойма 6 подключена к гидросистеме 9.

Устройство работает следующим образом.

После выдерживания в течение заданного времени в нормальных воздушно-сухих условиях испытываемый образец гидроизолируют по боковой поверхности каким-либо герметизирующим покрытием, На внешней поверхности об- . разца у торц4 закрепляют с помощью какоголибо твердеющего компаунда, например эпоксидной смолы жесткое кольцо 3. После затвердевания компаунда образец закрепляют в обойме, как показано на чертеже, зажимая кольцо 3 через уплотнительную прокладку между краем обоймы и прижимным приспособлением 7. По гидросистеме подают воду и создают заданный напор. Вода профильтровывается через образец строго в осевом направлении, о собирается водосборной воронкой и выводится в водомерный сосуд.

При неплотном прилегании кольца к краю обоймы (разгерметизации крепления) часть воды может просочиться через уплотнение и стечь по внешней поверхности обоймы. Если в гидросистеме поддерживается заданное давление, то просочившаяся вода не повлияет на результат испытаний. Таким образом, примене-. ние устройства гарантирует достоверный ре49.

4 зультат испьпаций чаже при негерметичном креплении образца, полностью исключает прпстеночпую фильтрацию и характеризуется простотой и удобством подготовки испытаний.

Образец при этом не портится и может быть испытан повторно.

Формула изобретения

Устройство для определения водопровицаемости бетонных образцов, включающее обойму для образца, гидросистему, прижимное приспособление, герметизирующие элементы в виде резиновых прокладок и клеевого жесткого покрытия, расположенного на боковой поверхности образца, отличающееся тем, что, с целью повышения точности определения устройство снабжено жестким кольцом, расположенным между обоймой и прижимным приспособлением, причем внутренний диаметр кольца равен внешнему диаметру образца, а клеевое покрытие дополнительно охватывает нижнюю поверхность кольца, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 110787, кл. G 01 N 5/08, 1955.

2. Авторское свидетельство СССР

N 252707, кл, G 01 N 15/08, 1968 (прототип) .
