Магнитометр мгновенных значений импульсного поля
Иллюстрации
Реферат

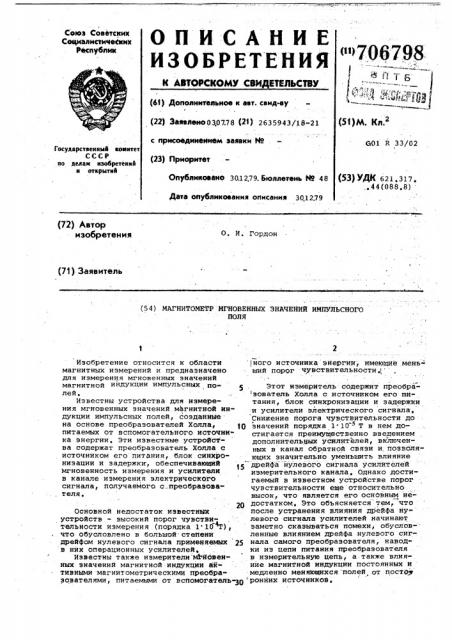

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛВСЗЗУ
Союз Советских
Социалистических
Республик (щ706798 (6! ) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено оз,07.78 (21) 2635943/18-21 с присоединением заявки ¹
G0l R 33/02
Государственный комнтет
СССР по делам нзобретеннй н открытнй (23) приоритет
Опубликовано 30.12.79. Бюллетень № 48
Дата опубликования описания 301279 (53) УДК б21.317 °.44(088,8) (72) Автор изобретения
0. И. Гордон (71) Заявитель (54) МАГНИТОМЕТР МГНОВЕННЫХ ЭНАЧЕНИЙ ИМПУЛЬСНОГО
ПОЛЯ
1 2
Изобретение относится к области ного источника энергии, имеющие меиьмагнитных измерений и предназначено ший порОг чувствительности,! для измерения мгновенных значений магнитной индукции импульсных по- к . Этот измеритель содержит преобралей. эователь Холла с источником его пиИзвестны устройства для измере- тания, блок синхронизации и задержки ния мгновенных значений.мйгнитной ин- и усилители электрического сигнала, дукции импульсных полей, созданные Снижение порога чувствительности до на основе преобразователей Холла, щ значений порядка 1.10 5 Т в нем допитаемых от вспомогательного источии- стигается преимущественно введением ка энергии, Эти известные устройст - дополнительных усилителей, включенва содержат преобразователь Холла с ных в канал обратной связи и позволяисточником егo питания, блок синхро- ющих значительно уменьшить влияние ниэации и задержки, обеспечивающий 15 дрейфа нулевого сигнала усилйтелей
Мгновенность измерения и усилители измерительного канала, Однако достив канале измерения электрического гаемый в известном устройстве порог сигнала, получаемого. с преобраэова- чувствительности еще относительно, теля, высок, что является его основным недостатком, Это объясняется тем, что
Основной недостаток иэвестнцх . после устранения влияния дрейфа нуустройств - высокий порог чувстви- левого сигнала усилителей начинают тельности измерения (порядка 1 10 4Т) заметно сказываться помехи, обусловчто обусловлено в большой степени ленные влиянием дрейфа нулевого сиг-. дрейфом нулевого сигнала применяемых 25 нала самого преобразователя, наводв них операционных усилителей ° . ки из цепи питания преобразователя
Известны также измерители м1йовен- в измерительную цепь, а также влия» ных значений магнитной индукции ак- . ние магнитной индукции постоянных и тивными магнитометрическими преобра- медленно меняющихся полей от постоу эователями, питаемыми от вспомогатель-ЗО ронних источников, 706798
20
30
40
Цель изобретения состоит в повышении точности измерения, Эта цель достигается тем, что в устройство, содержащее источник питания, активный магнитометрический преобразователь и канал усиления, соединенные последовательно, а также блок синхронизации и задержки, дополнительно введены последовательно соединенные электронный переключатель, двухканальный блок запоминания и блок вычитания, подключенные к выходу канала усиления, а также удвоитель импульсов, включенный между выходом блока синхронизации и задержки и управляющим входом переключателя, На чертеже изображена блок-"хема магнитометра мгновенных значений импульсного поля.
Тесламетр содержит источник питания 1, активный магнитометрический преобразоватеЛь 2, усилитель 3, электронный переключатель 4, двухканальную схему запоминания 5 и блок вычитания 6, соединенные последова.тельно, а также последовательно соединенные удвоитель импульсов 7 и блок синхронизации и задержки 8,причем выходы удвоителя 7 соединены с управляющими входами переключателя 4.
Устройство работает следующим образомм;При одновременном воздействии на преобразователь 2 энергии от источника питания 1 и магнитной индукции измеряемого поля В на его выходе появляется как полезный сигнал, так и сигнал помехи, Этот суммарный сигнал после усиления усилителя 3 попадает на вход переключателя 4, При воздействии на преобразователь
2 только энергии от источника 1 во о
Ф, Ф "-. стремя паузы между импульсами магHHTной индукции, на вход переключателя попадает только усиленный сигнал помехи, Блок синхронизации и задержки 8 с помощью удвоителя импульсов
7 управляет замыканием переключате» ля 4 на дискретный промежуток времени, определяющий мгновенность измерения, в одном случае к первому, а в другом — ко второму входам схе. мы запоминания 5. После вычитания запомненных сигналов блоком 6 на
его выходе можно измерить сигнал не
1 зависящий от влияния помехи, обусловленной дрейфом нулевого сигнала преобразователя 2 и усилителя З,воздействием наводок из цепи питания преобразователя на измерительные цепи, а также воздействием на преобразователь посторонних постоянных и медленно меняющихся полей, Формула изобретения
Магнитометр мгновенных значений импульсного поля, содержащий последовательно соединенные источник питания, датчик Холла и усилитель, а . также блок синхронизации и задержки, отличающийся тем, что, с целью повышения точности измерения, в него введены последовательно соединенные удвоитель импульсов, электронный переключатель, двухканальный блок запоминания и блок вычитания, причем вход удвоителя соединен с выходом блока синхронизации и задержки, выход усилителя соединен со вторым, входом электронного переключателя, а выход блока вычитания соединен с выходом магнитомет-, ра °
