Вибродвигатель

Вибродвигатель

Иллюстрации

Показать все

Реферат



,ас ок>внал патен-.ио те; ничес«ая

6:Они т:-;а 4

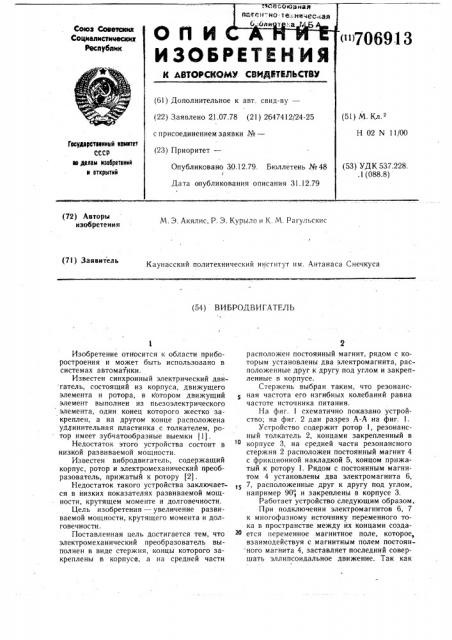

Союз Советска

Соцналнстнчвскнз

Раслублнк

И АВТОРСКОМУ СВИДВТВЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.07.78 (21) 2647412/24-25 (51) М. К .

Н 02 N 11/00 с присоединением заявки №вЂ”

Гвсушрстееиный камктет

СССР ю делам взобретенкй и открытий (23) Приоритет—

Опубликовано 30.12.79. Бюллетень № 48 !

Дата опубликования описания 31.12.79 (53) УДК 537.228.. 1 (088.8) (72) Авторы изобретения

М. Э. Акялис, P. Э. Курыло и К. М. Рагульскис (71) Заявитель

Каунасский политехнический институт нм. Антанаса Снечкуса (54) ВИБРОДВИГАТЕЛЬ

Изобретение относится к области приборостроения и может быть использовано в системах автоматики.

Известен синхронный электрический двигатель, состоящий из корпуса, движущего элемента и ротора, в котором движущий элемент выполнен из пьезоэлектрического элемента, один конец которого жестко закреплен, а на другом конце расположена удлинительная пластинка с толкателем, ротор имеет зубчатообразные выемки (1).

Недостаток этого устройства состоит в низкой развиваемой мощности.

Известен вибродвигатель, содержащий корпус, ротор и электромеханический преобразователь, прижатый к ротору (2).

Недостаток такого устройства заключается в низких показателях развиваемой мощности, крутящем моменте и долговечности.

Цель изобретения — увеличение развиваемой мощности, крутящего момента и долговечности.

Г1оставленная цель достигается тем, что электромеханический преобразователь выполнен в виде стержня, концы которого закреплены в корпусе, а на средней части

2 расположен постоянный магнит, рядом с которым установлены два электромагнита, расположенные друг к другу под углом и закрепленные в корпусе.

Стержень выбран таким, что резонансная частота его изгибных колебаний равна частоте источника питания.

На фиг. 1 схематично показано устройство; на фиг. 2 дан разрез А-А на фиг. 1.

Устройство содержит ротор 1, резонансный толкатель 2, концами закрепленный в корпусе 3, на средней части резонансного стержня 2 расположен постоянный магнит 4 с фрикционной накладкой 5, концом прижатый к ротору !. Рядом с постоянным магнитом 4 установлены два электромагнита 6, 1 7, расположенные друг к другу под углом, например 90; и закреплены в корпусе 3.

Работает устройство следующим образом.

При подключении электромагнитов 6, 7 к многофазному источнику переменного тока в пространстве между их концами созда2О ется переменное магнитное поле, которое, взаимодеиствуя с магнитным полем постоян"ного магнита 4, заставляет последний совершать эллипсоидальное движение. Так как. 1 ь

706913

Формула изобретения

4-А

Со став и тель В. В а вер

Редактор Т. Рыбалова Техред К. Шуфрич Корректор Н. Стен

Заказ 8241/45 Тираж 857 Подписное

ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытии

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 постоянный магнит 4 закреплен на резонансном стержне 2, резонансная частота изгибных колебаний которого равна частоте переменного магнитного поля (что соответствует частоте многофазного источника переменного тока), то резонансный стержень 2 со- 5 вершает эллипсоидальное движение от незначительного в начальный момент включения до значительного в установившемся режиме работы. При этом фрикционная насадка 5 касается ротора 1 в нижней части эллипсоидального движения и тем самым

его крутит.

Расположение резонансного стержня 2 между двумя электромагнитами 6, 7 и ротором 1 позволяет увеличить амплитуду колебаний стержня 2 и тем самым увеличить 15 момент вращения ротора 1 при сохранении высокой скорости вращения. Реверсирование осуществляется изменением фазы колебаний одного из электромагнитов 6 или 7 на 180 .

Устройство позволяет в 5 — 7 раз повысить момент вращения, достичь 40 — 50кг/см и соответственно увеличить отдаваемую мощность при сохранении высокого КПД по сравнению с известным устройством.

Применение электромагнитов вместо пье- 2$ зокерамики позволило также исключить старение и значительно увеличить срок службы вибродвигателя.

1. Вибродвигатель, содержащий корпус, ротор и электромеханический преобразователь, прижатый к ротору, источник питания, отличающийся тем, что, с целью увеличения развиваемой мощности, крутящего момента и долговечности, электрический преобразователь выполнен в виде стержня, концы которого закреплены в корпусе, а на средней части, прижатой к ротору, закреплен постоянный магнит, рядом с которым установлены два электромагнита, расположенные друг к другу под углом и закрепленные в корпусе.

2. Электродвигатель по п. 1, отличающийся тем, что стержень выбран таким, что резонансная частота его изгибных колебаний равна частоте источника питания.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3302043, кл. 310 — 8.3, опублик. 1967.

2. Авторское свидетельство СССР по заявке № 2473553/18 — 25, кл. Н 02 N 11/00

1977 (прототип).
