Союз Советских

Социапистических

Респубпик

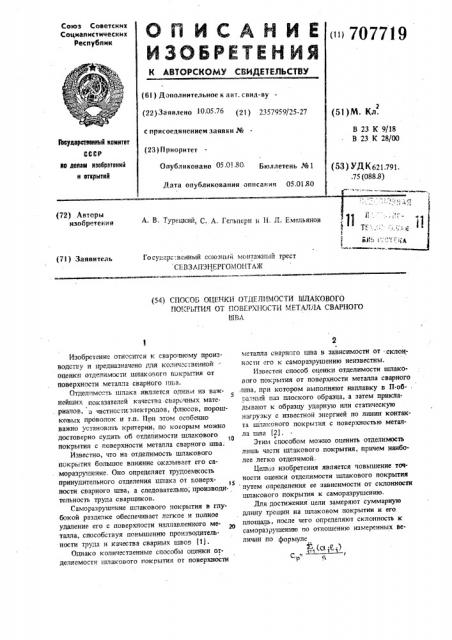

Й С А Н И Е (11) 7О77 )9

ИЗОБРЕТЕИйя (61) Дополнительное к авт. свид-ву (22) Заявлено 10.05.76 (21) 2357959/25-27 с присоедиггенисм заявки И (23) Приоритет

Опубликовано 05.01.80 бюллетень Я 1

Дата опубликования описания 05.0180 (51) М. Кл.

В 23 К 9/18

В 23 К 28/00

Муааретееиньге квинтет

СССР (53) Уд К621.791..75 (0888) se делам йзебретевий я @тефыткгг (72) Авторы изобретения

A В ТУРец й, С. A. Гельцер

Государе:векньпг союзный монтажный трест

СЕВЗАПЭНЕРГОМОНТАЖ (71) Заявитель (54) СПОСОБ ОЦЕНКИ ОТДЕЛИМОСТИ ШЛАКОВОГО

ПОКРЬ1ТИЯ ОТ ПОВЕРХНОСТИ МЕТАЛЛА СВАРНОГО

LIBA

Изобретение относится к сварочному производству и предназначено рчя количсственной:оценки отделимости шлакового покрытия от поверхности металла сварного гпва.

Отделггмость шлака является одним из важнейших показателей качества сварочгпгх материалов, в астностк электродов, флюсов, порошковых проволок и т.п. Пои этом особенно важно установить критерии, по которым можно достоверно судить об отделимости шлакового покрытия с vîâåðxíîñòè металла сварного шва.

Известно, что на отделимость шлакового покрытия большое влияние оказывает его саморазррпение. Оно определяет трудоемкость принудительного отделения шлака от поверхг5 ности сварного шва, а следовательно, производи., тельность труда сварппгков.

Саморазрушенче шлакового покрытия в глубокой разделке обеспечивает легкое и полное удаление его с поверхпости наплавленного металла, способствуя повышению производительности труда и качества сварных швов (1).

Однако количественные способы оденки отделяемости шлакового покрытия от поверхности металла сварного шва в зависимости оТ склонности его к саморазрушению неизвестны.

Известен способ оценки отделимости шлакового покрытия от поверхности металла сварного шва, при котором выполняют наплавку в П-образный паз плоского образца, а затем прикладывают к образцу ударную или статическую нагрузку с известной энергией по линии контакта шлакового покрытия с поверхностью металла шва (2}.

Этим способом можно оценить отделимость лишь части шлакового покрытия, причем наиболее легко отделимой.

Цель о изобретения является повышение точности оценки отделимости шлакового покрытия путем определения ее зависимости от склонности шлакового покрытия к саморазрушению.

Для достижения цели замеряют суммарную длину трещин на шлаковом покрытии и его площадь, после чего определяют склонность к саморазрушению по отношению измеренных величин по формуле ф(а С<) 707719

Продолжение таблицы 2

Мар элек дов

ТМУ-21 У

1,4

1,7

Легкая

1,7

Таблица 1

Ширина трещин, мМ

Менее 0,3

От 0,3 до 0,8

Более 0,8

Качественная

Показатель склонности к саморазрушению, Сп

Марка электродов оценка отделимости и:лака

УОНИ 13/55 0,9

ТМУ-21 Î

Трудная

1,0

Средняя

ТМУ-21

ТУ-25

Легкая

ЦЯИИПИ 3аказ 8401/10 Тираж 1160 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 где S - площадь сварного шва;

n - количество трещин;

1,2...n;

1;- длина i-ой трещины;

ai- коэффициент толщины трещины, Суммарная длина трещин и площадь шлако. вого покрытия могут определяться с помощью обычного, мерительного инструмента (линейка, курвиметр, штангенциркуль, планиметр и тд.).

Воспроизводимость результатов обеспечивается одинаковой формой и размерами сваривае мого образца, постоянством режима и способа сварки.

Коэффициент толщины трещины, выбирается из. табл.1.

Способ, подтвержден рядом опытов, в которых производилась иаплавка электродами разных марок.

Результаты опытов сведены в табл.2.

Как видно из табл. 2, с увеличением значения показателя склонности к саморазрушению улучшается отделимость шлакового покрытия.

Основным преимуществом изобретения является повышение точности оценки отделимости шлаковой корки благодаря учету склонности ее к саморазрушению лри разработке и проверке качества сварочных материалов, при сварке которыми образуется шлаковое покрытие на поверхности шва.

Формула изобретения

Способ оценки отделимости шлакового покрытия от поверхности металла сварного шва, ЗО при котором выполняют наплавку в П-образный паз плоского образца, отличающийся тем, что, с целью повышения точности оценки отделимости шлакового покрытия путем определения ее зависимости от склонности шлакового покрьпкя к саморазрушению, замеряют

35 суммарную длину трещин на шлаковом покрытии и его площадь, после чего определяют склонность его к саморазрушению но отношению измеренных вели ин по формуле (К;) р Ь где 8 - площадь сварного шва„

n ° количество трещин;

= 1,2...n;

1;- длина -ой трещины;

45 а - коэффициент толщины трещины, Источники информации, принятые во внимание IipH экспертизе

Ю 1. Ворновицкий И. H. и др. Улучшение отделимости шлака из глубоких разделок неповоротных ст. ков трубопроводов, М., ."Информэнерго", 1975, с. 28.

2. Авторское свидетельство СССР М 407685

55 кл. 8 23 К 28/00, 1972 (рототи ).
