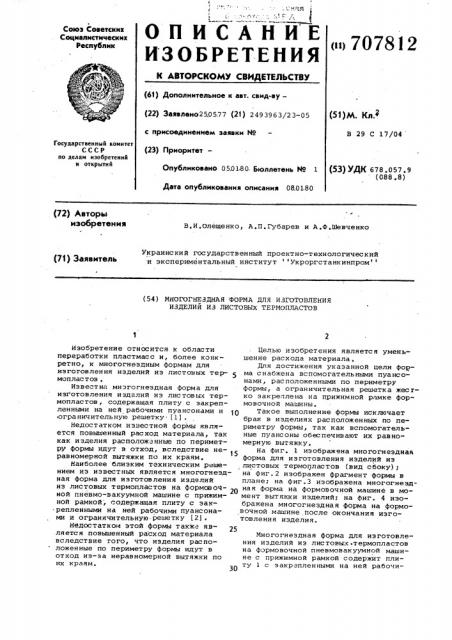

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Соцналистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву— (22) Заявлено250577 (21) 2493963/23-05 с присоединением заявки Мо (23) Приоритет— (51)М. Кл.

В 29 С 17/04

Государственный комитет

СССР по дедам изобретений и открытий (53) УДК 678.057.9 (088.8) Опубликовано 05.01.80 Бюллетень Йо 1

Дата опубликования описания 08.01.80 (72) Авторы изобретения

В. И.Олещенко, А.П. Губарев и A.Ô.Øåâ÷åíêo

Украинский государственный проектно-технологический и экспериментальный ийститут Укроргстанкинпром (71) Заявитель (54) МНОГОГНЕЗДНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ИЗДЕЛИЙ ИЗ ЛИСТОВЫХ ТЕРМОПЛАСТОВ

Изобретение относится к области переработки пластмасс и, более конкретно, к многогнездным формам для изготовления изделий из листовых термоплас тов °

Известна мнэгогнездная форма для изготовления иэделий иэ листовых термопластов, содержащая плиту с закрепленными на ней рабочими пуансонами и ограничительную решетку-(1) .

Недостатком известной формы является повышенный расход материала, так как изделия расположенные по периметформы идут В отход, вследствие неравномерной вытяжки по их краям.

Наиболее близким техническим решением иэ известных является многогнездная форма для изготовления изделий иэ листовых термопластов на формовоч20 ной пневмо-вакуумной машине с прижимной рамкой; содержащая плиту с зак.репленными на ней рабочими пуансонами и ограничительную решетку (2) .

Недостатком этой формы также является повышенный расход материала вследствие гого, что изделия расположенные по периметру формы идут в отход из-за неравномерной вытяжки по их краям.

Целью изобретения является уменьшение расхода материала.

Для достижения указанной цели форма снабжена вспомогательными пуансонами, расположенными по периметру формы, а ограничительная решетка жесrКо закреплена на прижимной рамке формовочной машины.

Такое выполнение формы исключает брак в изделиях расположенных по периметру формы, так как вспомогательные пуансоны обеспечивают их равномерную вытяжку.

На фиг. 1 изображена многогнездная форма для изготовления изделий иэ листовых термопластов (вид сбоку); на фиг.2 изображен фрагмент формы в плане; на фиг.3 изображена многогнеэдная форма на формовочной машине в момент вытяжки изделий; на фиг. 4 изображена многогнездная форма на формовочной машине после окончания изготовления изделия.

Многогнеэдная форма для изготовления изделий из листовых-термопластов на формовочной пневмовакуумной машине с прижимной рамкой содержит плиту 1 с закрепленными на ней рабочи707812 ми пуансочами 2 и ограничительную решетку 4.

Форма снабжена также вспомогательными пуансонами 3, расположенными по периметру формы, а ограничительная решетка 4 жестко закреплена на прижимной рамке 5 формовочной машины.

Вспомогательные пуансоны 4 по длине равны соответствующим размерам рабочих пуансонов 2, а по ширинэ значительно меньше, причем их конфигурация представляет собой пластины с уклонами для облегчения съема с них остывшего листового термопласта.

Многогнездная форма для изготовления изделий иэ листовых термопластов работает следующим образом.

В исходном положении стол б формовочной машины с формой находится в нижнем положении ° В формовочную машину помещается листовая термопластичная заготовка 7 и фиксируется прижимной рамкой 5. После разогрева заготовки 7 стол 6 поднимается вверх вместе с плитой 1 и установленными на ней пуансонами 2 и 3 (фиг. 3), при этом ограничительная решетка 4 деформирует разогретую заготовку 7, производя ее предварительную вытяжку, после чего производится окончательное формование путем вакуумирования (фиr. 4) или подачи сжатого воздуха. После охлаждения отформованных изделий прижимная рама 5 открывается, лист 7 с отформованными изделиями снимается, стол 6 с формой опускается вниз, и цикл повторяется.

Таким образом, применение вспомогательных пуансонов 3 позволяет получить годные изделия на всей площади форма, а краевое складкообразование происходит на вспомогательных пуансонах 3. В связи с тем, что пло- щадь вспомогательного пуансона 3 в плане значительно меньше площади в плане рабочего пуансона 2, резко уменьшается количество нерационально используемого листового термопласта, так как в отходы уходят, не бракованные изделия с краев формы, а лишь формовки, снятые со вспомогательных пуансонов 3.

Использование многогнездной формы для изготовления изделий из листовых термопластов по данному изобретению . позволит снизить расход материала.

Формул а и зоб р ет ен ия

Многогнездная форма для изготовления изделий из листовых термоплас20 тов на формовочной пневмовакуумной машине с прижимной рамкой, содержащая плиту с закрепленными на ней рабочими пуансонами и ограничительную решетку, отличающаяся

25 тем, что, с целью уменьшения расхода материала, она снабжена вспомо.гательными пуансонами, расположенными по периметру формы, а ограничительная решетка жестко закреплена

30 на прижимной рамке формовочной машины.

Источники информации, принятые во внимание при вкспертиэе

1. Патент Англии 9 981830, З5 кл. В 5 А, 1965.

2. B ..К.Завгородний Механизация и автоматизация переработки пластических масс Машиностроение М,, стр. 279, рис . 146, 1970 (прототип), °
