Носилки для газовых баллонов

Носилки для газовых баллонов

Иллюстрации

Показать все

Реферат

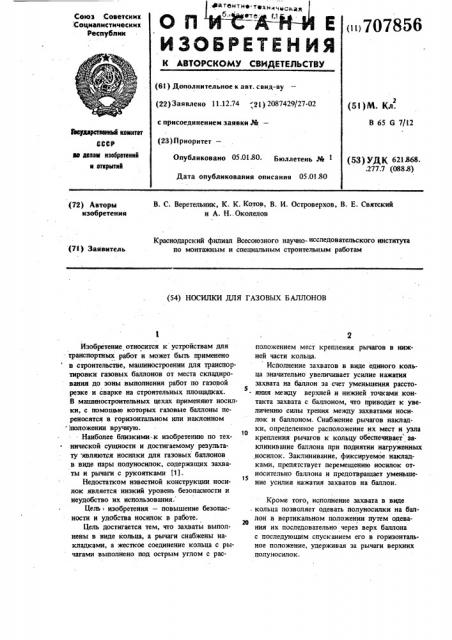

"Е атеитH+ техническая.

ОП вЂ” " " Е

ИЗОБРЕТЕН ИЯ

Союз .Советских .Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11 12.74,21) 2087429/27-02 с присоединением заявки J%— (23) Приоритет— (51)М. Кл.

В 65 G 7/12

Геауддрстееиивй кемитет

СССР де делам изебретеиий к еткрытий

Опубликовано 05 0130. Бюллетень ра

Дата опубликования описания 05.0130 (53) УДК 621$68. .277.7 (0888) (72) Авторы изобретения

В. С. Веретельник, К. К. Котов, В. И. Островерхов, В. Е. Святский и А. Н..Околелов

Краснодарский филиал Всесоюзного научно- исследовательского института по монтажным и специальным строительным работам (71) Заявитель (54) НОСИЛКИ ДЛЯ ГАЗОВЫХ БАЛЛОНОВ

Изобретение относится к устройствам для транспортных работ и может быть применено в строительстве, машиностроении для транспортировки газовых баллонов от места складирования до зоны выполнения работ по газовой резке и сварке на строительных площадках.

В машиностроительных цехах применяют носилки, с помощью которых газовые баллоны переносятся в горюонтальном или наклонном 1положении вручную.

Наиболее близкими"к изобретению по тех° нической сущности и достигаемому результату являются носилки для газовых баллонов в виде пары полуносилок, содержащих захваты и рычаги с рукоятками (11Недостатком известной конструкции носилок является низкий уровень безопасности и неудобство их использования.

Цель i юобретения — повышение безопасности и удобства носилок в работе.

Цель достигается тем, что захваты выполнены в виде кольца, а рычаги снабжены накладками, а жесткое соединение кольца с рычагами выполнено под острым углом с расположением мест крепления рычагов в нижней части кольца.

Исполнение захватов в виде единого кольца значительно увеличивает усилие нажатия захвата на баллон эа счет уменьшения рассто5

- яния между верхней и нижней точками контакта захвата с баллоном, что приводит к увеличению силы трения между захватами носилок и баллоном. Снабжение рычагов наклад1О ки, определенное расположение их мест и узла крепления рычагов к кольцу обеспечйвает ааклинивание баллона при поднятии нагруженных носилок. Заклинивакие, фиксируемое накладками, препятствует перемещению носилок от15 носительно баллона и предотвращает уменьшение усилия нажатия захватов на баллон.

Кроме того, исполнение захвата в виде . кольца позволяет одевать полуносилки на баллон в вертикальном положении путем одевания их последовательно через верх баллона с последующим спусканием его в горизонтальное положение, удерживая за рычаги верхних полукосилок.

На фиг. 1 изображены предлагаемые носил ки; на фиг. 2 — носилки в предтранспортном положении; йа фиг. 3 — разрез А-А фиг. 1; на фиг. 4 — носилки в транспортном положении; на фиг. 5 — разрез Б-Б фиг. 2; на фиг.

6 — разрез В-В фиг. 4.

В предтранспортном положении между накладками 6 и поверхностью баллона 4 образуется некоторый зазор у, обусловленный а<90 иO< 180.

В момент поднятия носилок с баллоном 4 под действием силы тяжести последнего захват 3 наклоняется до упора в баллон 4, а рыаги 5 поворачиваются и заклинивают баллон

4 накладками 6. Заклинивание обусловлено геометрией крепления рычагов 5 к захвату 3, вследствие чего накладки 6 последовательно прохо. дят положение с зазором у, положение у=О, затем раздвигак>тся за счет упругости рычагов

5 и, скользя по криволинейной поверхности баллона 4, достигают максимального расстояния А на уровне горизонтальной плоскости, проходящей через ось баллона 4, а затем, скользя по криволинейной поверхности баллона 4, сближаются упругими рычагами 5 на рас/ стояние В„причем В < А. При этом баллон 4 фиксируется в трех точках . снизу захватом 3, а сверху двумя накладками 6 с силой, пропорциональной упругости рычагов 5 и зависящей от величины углов а и Р.

После доставки баллона 4 в необходимое место носилки опускают на землк>. При нажатии на рукоятки 7 сверху рычаги 5 наклоняются вниз, накладки 6, скользя по криволинейной поверхности баллона 4 переходят в поло. жение у > О, а захват 3 принимает вертикальное положение, образуя зазор 5, что дает возможность съема носилок с баллона 4.

При необходимости установки доставленного баллона 4 в вертикальное положение зазор достигается только у задних полуносилок 2, которые затем сдвигаются несколько вперед, Подъем баллона 4 в вертикальное положение осуществляют с помощью рычагов 5.

Носилки состоят из двух полуносилок 1 и 2, каждая из которых имеет захват 3 в виде кольца, внутренний диаметр которого превышает наружный диаметр баллона 4 на величину зазора 5.

К захвату 3 жестко прикреплены рычаги 5, расположенные вдоль баллона 4. Угол а между плоскостью захвата 3 и осью каждого рычага

S зависит от величины зазора Ь, но обязательным условием является а < 90 . Точки присоединения рычагов 5 к захвату 3 расположены

7856 4 под некоторым центральным углом, вели ина которого зависит от конфигурации рычагов 5, о но обязательным условием является P < 180 .

К рычагам 5 жестко прикреплены наклад5 ки 6. Расстояние от захвата 3 до накладок 6 выбирается таким, чтобы деформация рычагов при заклинивании баллона не выходила за пределы зоны упругих деформаций. Рычаги 5 снаб.жены рукоятками 7. К захвату 3 прикреплены

t0 опоры 8 с криволинейными пластинами 9.

На вертикально стоящий баллон 4 каждая из двух полуносилок 1 и 2 одевается захвата ми 3 через верх баллона 4. При этом рукоятки 7 каждых полуносилок 1 и 2 направляют

15 в противоположные стороны. Зазор обеспечивает свободное одевание полуносилок 1, 2 на баллоне 4.

Для перевода носилок в предтранспортное положение верхние полуносилки 1 наклоняют

20 в сторону места предтранспортного положения и, нажимая на рукоятку 7 полуносилок 1, доводят захват 3 до упора заклинивания баллона 4. Поддерживая заклиненный баллон 4 за рукоятки 7 полуносилок 1, баллон 4 опускают до упора пластины 9 о землю. Затем низ баллона 4 приподнимают и полуносилки 2 перемещают в заднее крайнее положение, после чего низ баллона 4 опускают.

Достоинствами изобретения являются возможность принудительной фиксации баллона в носилках, усилие которой достаточно для преодолений нагрузок от встряхивания баллона, при передвижении рабочих по пересеченной местности случайного растягивания полуносиÇ5 лок в стороны и для компенсации потерь в силах трения захвата о баллон при его транспортировке по наклонным поверхностям.

Возможность опускания баллоча в горизонтальное положение эа рукоятки цолуносилок

40 повышает удобство их использования.

Формула изобретения

45 Носилки для газовых баллонов, содержащие захваты, жестко соединенные рычагами с рукоятками,отличающиеся тем,что с целью повышения безопасности и удобства их в работе, рычаги снабжены накладками и

50 соединены с захватами, выполненными в виде колец, под острым углом с нижней его частью.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 351763, 55 кл. В 65 G 7/12, 1969.

707856

А

Фиг. t

А-А

Фиг.2

ФагЯ аиа6 Ю

Составитель Л. Панникова

Редактор С. Титова Техред М. Келемеш Корректор Г. Назарова

Заказ 8419/17 Тираж 914 Подписное

UHHHIIH Государственного комитета СССР по делам изобретений и открытий

113Î35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
