Устройство для закалки листов

Устройство для закалки листов

Иллюстрации

Показать все

Реферат

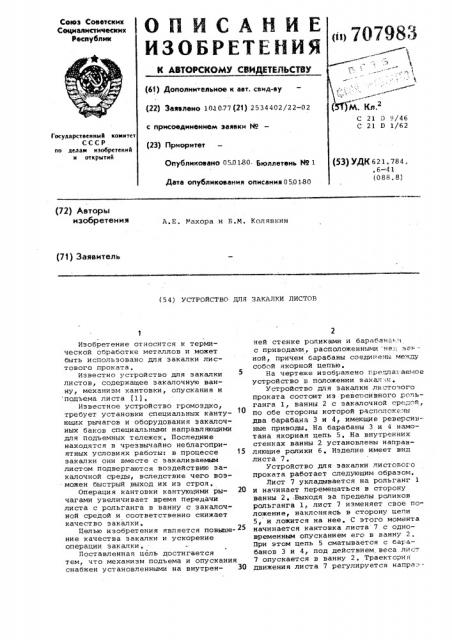

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических т еспублим (и>707983

1.. - 1

\ т (51}М. Кл.

С 21 П 9/46

С 21 D 1/62 (61) Дополнительное к авт. сеид-ву (22) Заявлено 10 .077 (21) 2534402/22-02 с присоединением заявки М (23) Приоритет

Опубликовано о-01 0 Бюллетень Но 1

Дата опубликования описания 050180

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621. 784 °, 6-41 (088. 8) (72) Авторы изобретения

А.E. Paxopa и Б.И, Колявкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАКАЛКИ ЛИСТОВ

Изобретение относится к термической обработке металлов и может быть использовано для закалки листового проката.

Известно устройство для закалки листов, содержащее эакалочную ванну, механизм кантовки, опускания и подъема листа (1), Известное устройство громоздко, требует установки специальных кантующих рычагов и оборудования эакалочных баков специальными направляющими для подъемных тележек. Последние находятся в черезвычайно неблагоприятных условиях работы: в процессе 15 закалки они вместе с эакаливаемым листом подвергаются воздействию закалочной среды, вследствие чего возможен быстрый выход их иэ строя.

Операция кантовки кантующими ры- 20 чагами увеличивает время передачи листа с рольганга в ванну с закалочной средой и соответственно снижает качество закалки.

Целью изобретения является повыше- 25 ние качества закалки и ускорение операции закалки.

Поставленная цель достигается тем, что механизм подъема и опускания снабжен установленными на внутрен- ЗО ней стенке роликами и барабан: ë с приводами, расположенными на;.:, ве.-ной, причем барабаны соединены между собой якорной цепью.

На чертеже изображено прецлатаемое устройство в положении закал н.

Устройство для закалки ли""тоэого проката состоит иэ реверсивного рольганга 1, ванны 2 с эакалочной средой, по обе стороны которой расположе.. ы два барабана 3 и 4, имеющие реверсив-ные приводы. На барабаны 3 и 4 намотана якорная цепь 5, На внутренних стенках ванны 2 установлены направляющие ролики 6. Иэделие имеет вид листа 7.

Устройство для закалки листового проката работает следующим образом.

Лист 7 укладывается на рольганг 1 и начинает перемещаться в сторону ванны 2. Выходя за пределы роликов рольганга 1, лист 7 изменяет свое положение, наклоняясь в сторону цепи

5, и ложится на нее. С этого момента начинается кантовка листа 7 с одновременным опусканием его в ванну 2, При этом цепь 5 сматывается с барабанов 3 и 4, под действием веса лист

7 опускается в ванну 2. Траектория движения листа 7 регулируется напра:707983 талкивается на него под действием цепи 5. После снятия листа 7 с рольганга 1 цикл для следующего листа повторяется, Устройство позволяет обеспечить наиболее оптимальный режим закалки, при этом обладает большой надежностью и бесперебойностью в работе.

Формула изобретения

Составитель В. Марковский

Редактор Е, Братчикова Техред Э;Чужик КорректорН. Задерновская

Тираж 608 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб, д. 4/5

L L

Филиал ППП Патент™, г. Ужгород, ул. Проектная,4 ляющими роликами 6. Когда лист 7 полностью будет погружен в закалочную среду, барабаны 3 и 4 стопорятся.

В процессе закалки вращением бара,банов 3 и 4 производят периодическое покачивание листа 7 для того, чтобы удалить так называемую паровую °

По окончании закалки производится выдача листа 7 из ванны 2, Для этого включают барабаны 3 и 4, цепь 5 начинает на них наматываться, и лист

7, скользя по направляющим роликам 6, поднимается из ванны 2, При этом регулировка положения листа 7 относительно рольганга 1 осуществляется попеременным наматыванием цепи 5 на барабаны 3 или 4 и нижняя часть листа 7 смещается вправо или влево по отношению к оси ванны 2, верхняя часть листа 7 соответственно будет наклоняться в сторону рольганга 1 или в противоположную, При наклоне листа 7 в сторону рольганга 1 наматывание производится одновременно двумя барабанами 3 и 4, Верхний край листа 7 ложится на ролики рольганга 1 и заУстройство для закалки листов

Р содержащее закалочную ванну, механизм кантовки, опускания и подъема листа, о т л и чающее с я тем

Р что, с целью улучшения качества закалки и ускорения операции закалки механизм подъема и опускания снабжен установленными на внутренней стенке ванны роликами и приводными барабанами, расположенными над ванной

Р причем барабаны соединены между собой цепью, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 428025, кл, С 21 D 9/46, 1975,
