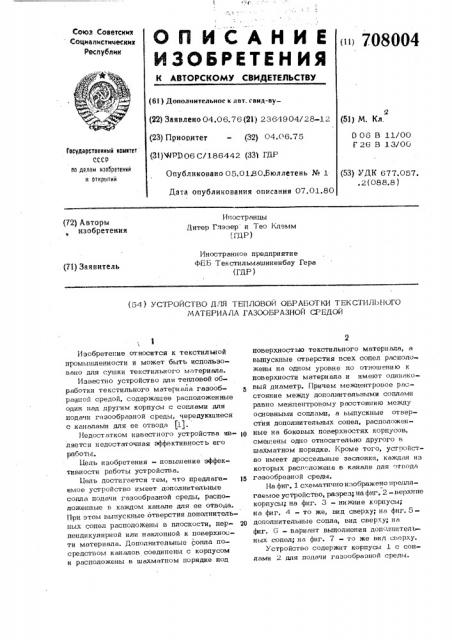

О П И С А Н И Е () 7()8()()4

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (6! ) Дополнительное к ивт. свил-ву—

2 (22) Заявлено 04,06.76 (21) 2364904/28-12 (51) М. Кл. (23) Приоритет - (32) 04.06.75 (31)%РР06 С/186442 (33) ГДР

D 06 В 11/00

Г 26 В 13/00

Гееударатвеккый каиетет сссР ее делая кзебретеккй к открьлкй

Опубликовано О 5.019 O,Áþëëåòe н ь № 1 (53) УДК 677.057.,2 (088.8 ) Дата опубликования описания 07.01.80

Иностранцы

Дитер Глэзер и Тео Клемм, ГДР) (72) Авторы изобретения

Иностранное предприятие

ФЕБ Текстильмашиненбау Гера (ГДР ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТЕПЛОВОЙ OEPAEOTKH ТЕКСТИЛЬНОГО

МАТЕРИАЛА ГАЗООБРАЗНОЙ СРЕДОЙ

Изобретение относится к текстильной промышленности и может быть использовано для сушки текстильного материала.

Известно устройство для тепловой обработки текстильного материала газообразной средой, содержащее расположенные один пад другим корпусы с соплами для подачи газообразной среды, чередующиеся с каналами для ее отвода (lj.

Недостатком известного устройства яв- !О ляется недостаточная эффективность его работы.

Цель изобретения — повышение эффективности работы устройства.

Цель достигается тем, что предлага- )5 емое устройство имеет дополнительные сопла подачи газообразной среды, расположенные в каждом канале для ее отвода.

При этом выпускные отверстия дополнительных сопел расположены в плоскости, пер- 20 пендикулярной или наклонной к поверхности материала. Дополнительные сопла посредством каналов соединены с корпусом и расположены в шахматном порядке под поверхностью текстильного материала, а выпускные отверстия всех сопел расположены на одном уровне по отношению к поверхности материала и имеют одинаковый диаметр. Причем межпентровое расстояние между дополнительными соплами равно межпентровому расстоянию между основными сопля, а выпускные отверстия дополнительных сопел, расположенные на боковых поверхностях корпусов, смещены одно относительно другого в шахматном порядке. Кроме того, усгройство имеет дроссельные заслонки, каждая из которых расположена в канале для отводя газообразной среды.

На фиг. 1 схематично изображено предлагаемое устройство, разрез; на фиг, 2- верхние корпусы; на фиг. 3 — нижние корпусы; на фиг. 4 — то же, вид сверху; на фиг. 5дополнительные сопла, вид сверху; ня фиг. 6 — вариант выполнения дополнител ных сопел; на фиг. 7 - то we вид сверху.

Устройство содержит корпусы 1 с соплами 2 для подачи газообразной среды.

708004

Формула и зобретения

1. Устройство для тепловой обработки текстильного материала газообразной среКорпусы 1 расположены один над другим

Сопла 2 чередуются с каналами 3 для отвода газообразной среды. Устройство имеет также дополнительные сопла 4 для подачи газообразной среды, расположенные в каждом канале 3. Выпускные отверстия

5 сопел 4 расположены в плсскости перпендикулярной (см, фиг. 2, 4, 5) или.наKJIoHHoH к поверхности материала 6 (см. фиг. 7). Дополнительные сопла 4 соединены с корпусами 1 посредством каналов

7.

Сопла 2 корпусов 1 расположены в шахматном порядке, а выпускные отверстия всех сопел расположены на одном уровне по отношению к поверхности материала 6 (см. фиг. 1) и, меют одинаковый диаметр.

Яежцентровое расстояние между дополнительными соплами 4 равно межцентрово20 му расстоянию между основными соплами 2.

Выпускные отверстия 5,дополнительных сопел 4 расположены на боковых поверхностях 8 корпусов 1 последовательно

25 одно за другим (см. фиг. 4., 5, 7) и смещены одно относительно другого в шахматном порядке. В поперечном сечении выпускные отверстия 5 имеют форму прямоугол ьни ка.

Кроме того, устройство имеет дроссельные заслонки 9, расположенные в канале

3 для отвода газообразной среды и позволяющие подогнать дроссельную систему к различным условиям эксплуатации (см„ фиг. 6).

Устройство работает следующим образом. Газообразная среда подается из кор пусов 1 через сопла 2. Затем по каналам

3 для отвода газообразной среды отводится обратно. В каналах 3 расположены дополнительные сопла 4, из которых часть газообразной среды выдувается в направ- . лении текстильного материала 6. Газообразная среда подается через каналы 7

45 обеих корпусов 1 и выпускные отверстия

5 (см. фиг. 3).

Выпускные отверстия 5 сопел 2 и goполнительных сопел 4 расположены на одном уровне на параллельных друг другу сетках 10 (см. фиг. 4).

Выпускные отверстия 5, выполненные в виде. прямоугольника в поперечном сечении (см. фиг. 5), позволяют получить эффект сквозной выпускной щели. дой„содержащее расположенные один над другим корпусы с соплами для подачи газообразной среды, чередующиеся с каналами для ее отвода, о т л и ч а ющ e e с я тем, что, с целью повышения эффективности обработки, QHG имеет дополнительные сопла для подачи газообразной среды, расположенные в каждом канале для ее отвода, при етом выпускные отверстия дополнительных сопел расположены в плоскости, перпендикулярной или наклонной к поверхности материала.

2. Устройство по и. 1, о т л и ч аю щ е е с я тем, что дополнительные сопла посредством каналов соединены с корпусом.

3. Устройство по п. 1, с т л и ч аю щ е е с я тем, что все сопла расположены в шахматном порядке.

4. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что выпускные отверстия всех сопел расположены на одном уровне по отношению к поверхности материала.

5. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что все выпускные отверстия сопел имеют одинаковый диаметр.

6. Устройство по пп. 1-5„о т л и ч а ю щ е е с я тем, что межце тровое расстояние между дополнительными соплами равно межцентровому расстоянию между основными соплами.

7. Устройствопоп, 1, от ли ч аю щ е е сятем,,что выпускные отверстия дополнительных сопел расположены на боковых поверхностях корпусов последовательно одно за другим и в поперечном сечении имеют форму прямоугольника.

8. Устройство по и. 1, о т л и ч а— ю щ е е с я тем, что выпускные отверстия дополнительных сопел, расположенные па боковых поверхностях корпусов, смещены одно относительно другого в шахматном порядке.

8. Устройство по п. 1, о т л и ч аю щ е е с я г ем, что дополнительные сопла расположены под поверхностью текстильного матери ала.

10. Устройство по и. 1, о т л и ч аю щ е е с я тем, что оно имеет дроссельные заслонки, каждая из которых расположена в канале для отвода газообразной среды.

Источники информации, принятые во внимание при экспертизе

1, Патент СССР N 4 i6755, кл. З06 В ll/00, 197 . (прототип)., 708004

"Put.6

Составитель Л. Ушакова

Редактор Л. Волкова ТехредО,Андрейко Корректор Н, Задерновская

Закаэ 8445/25 Тираж 402 Подписное

Е1НИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, 5, Раушская наб., д. 4/5

r филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
