Устройство для блочной разработки грунта

Устройство для блочной разработки грунта

Иллюстрации

Показать все

Реферат

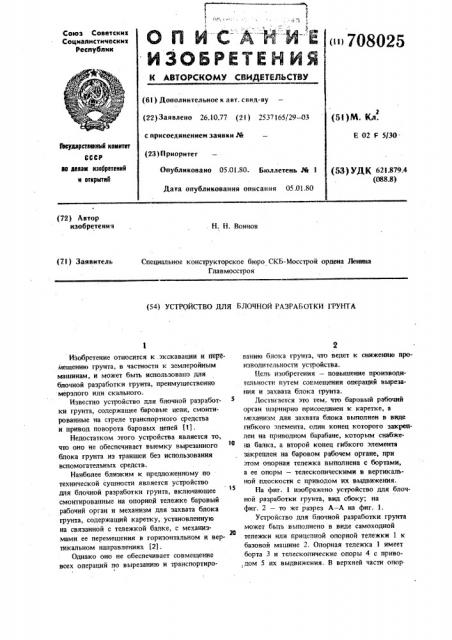

N "C- A: Y. "8 E < 708025

ИЗОБРЕТЕК ЙЯ

Союз Cosa TcNNK

Социалистичесиик

Республик (61) Дополнительное к авт, синд.-ву (22) Зая влено 26.10.77 (2! ) 2537165/29 — 03 с присоединением заявки Ж

Е 02 F ЯЭО.

Гееударствеивй комитет

СССР ае делам нзорретений к вткрыткй (2З) Приоритет

Опубликовано 05.01.80. Бюллетень Ж 1

Дата опубликования описания 05.01.80 (5Ц jjgg 621.879.4 (088.8) (72) Автор изобретения

Н. Н. Воинов (71) Заявитель

Специальное конструкторское бюро СКБ-Мосстрой ордена Ленина

Главмосстроя (54) УСТР1,1ЙСТВО ДЛЯ БЛОЧНОЙ РАЗРАБОТКИ ГРУНТА

Изобретение относится к.экскавации и переМещению грунта, в частности к землеройным машинам, и может быль использовано для блочной разработки грунта, нреимущественно мерзлого или скального.

Известно устройство для блочной разработки грунта, содержащее баровые цепи. смонтированные на стреле транспортного средства и привод поворота баровых цепей 11).

Недостатком этого устройства является то, что оно не обеспечивает выемку вырезанного блока грунта из траншеи без использования вспомогательных средств.

Наиболее близким к предложенному по технической сущности является устройство для блочной разработки грунта, включавшее . 15 смонтированные на опорной тележке баровый рабочий орган и механизм для захвата блока грунта, содержащий каретку, установленную на связанной с тележкой балке, с механизМ мами ее перемещения в горизонтальном и вертикальном направлениях (21.

Однако оно не обеспечивает совмещение всех операций по вырезанию и транспортированию блока грунта, что ведет к снижению производительности устройства.

Цель изобретения — повышение производительности путем совмещения операций вырезания и захвата блока грунта.

Достигается это тем, что баровый рабочий орган шарнирно присоединен к каретке, а механизм для захвата блока выполнен в виде гибкого элемента, один конец которого закреплен на приводном барабане, которым снабжена балка, а второй конец гибкого элемента закреплен на баровом рабочем органе, при этом опорная тележка выполнена с бортами, а ее опоры — телескопическими в вертикальной плоскости с приводом их выдвижения.

На фиг. 1 изображено устройство для блочной разработки грунта, вид сбоку; на фиг. 2 — то же разрез А — А на фиг, 1.

Устройство для блочной разработки грунта может бьггь выполнено в виде самоходной тележки или прицепной опорной тележки 1 к базовой машине 2. Опорная тележка 1 имеет борта 3 и телескопические опоры 4 с приво.дом 5 их выдвижения. В верхней части опор

708025

45

3 ной тележки 2 смонитрована продольная балка 6 с приводом 7 ее подъема и опускания.

На балке 6 установлена каретка 8 с приводом

9 перемещения ее вдоль балки 6. К каретке

8 шарнирно прикреплен баровый рабочий орган, который выполнен в виде кольцевой баровой цепи 10 с приводом вращения 11, смонтированной на раме 12, которая также имеет привод 13 поворота ее относительно оси крепления к каретке 8, В нижней части продольной балки 6 закреплен приводной барабан 14 с намотанным на нем гибким элементом 15, один конец которого закреплен на барабане, а второй связан с рамой 12 кольцевой баровой цепи. Гибкий элемент 15 образует подвижное днище опорной тележки 1. Гибкий элемент

15 может быль выполнен цепным или ленточным. В верхней части опорной тележки 1 смонтированы фиксаторы 16 положения продольной балки 6. Управление работой всех узлов устройства осуществляется с пульта 17.

Устройство для блочной разработки грунта работает следующим образом.

Перед разработкой грунта балка 6 находится в поднятом положении и зафиксирована в этом положении фиксаторами 16. Каретку 8 устанавливают в крайнее правое положение, а баровую цепь 13 — в положение для резания грунта, при этом гибкий элемент намотан на барабан. Затем балку опускают до соприкосновения баровой цепи с грунтом, включают привод ее вращения и поворота и производят резку грунта с одновременным протягиванием гибкого элемента 15, который сматывается с барабана 14. По достижении вертикального положения включают привод 9 перемещения каретки 8 вдоль балки 6 и отключают привод

13. Затем производят горизонтальное резание грунта с одновременным протягиванием гибкого элемента 15 под вырезаемый блок грунта. По достижении кареткой 1 крайнего левого положения привод 9 отключают и включают привод 13 поворота рамы 12 баровой цели, которая выглубляется, продолжая протягивать гибкий элемент 15. После окончания выглубления баровой цепи блок грунта поднимают вместе с балкой 6 и фиксируют в положении для дальнейшего транспортирования этим устройством. Если ширина разрабатываемой

4 траншеи, например, в 3 раза больше одного прохода устройства, то с помогцью устройства раэрабывают на некотором расстоянии друг от друга две траншеи, затем тележку устанавливают на дно обеих траншей выдвинутыми посредством привода 5 опорами и производят разработку грунта между траншеями. Устройство может работать и с одной выдвинутой опорой (в случае отрывки траншеи шириной

10 равной двум проходам устройства) . Выгрузка блока грунта производится в обратной последовательности его вырезке.

Применение устройства позволяет разрабатывать траншеи различной ширины крупными блоками и обеспечивает их транспортирование на требуемые расстояния, Формула изобретения

1. Устройство для блочной разработки грунта, включающее смонтированные на опорной тележке баровый рабочий орган и механизм для захвата блока грунта, содержащий каретку, установленную на связанной с тележкой балке, с механизмами ее перемещения в горизонтальном и вертикальном направлениях, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности путем совмещения операций вырезания и захвата блока грунта,. баровый рабочий орган шарнирно присоединен к каретке,. а механизм для захвата блока выполнен в виде гибкого элемента, один конец которого закреплен на приводном барабане, которым снабжена балка, а второй конец гибкого элемента закреплен на баровом рабочем органе.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что опорная тележка вьшолне4О на с бортами, а ее опоры — телескопическими в вертикальной плоскости с приводом их выдвиженияя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке

Р2155426/03, кл. Е 02 F 5/06, 1975.

2, Авторское свидетельство СССР Н 90139, кл. Е 02 F 5/06, 1950 (прототип).

708025

A-A

4 и8.2

Составитель В. Прокофьев

Техред М. Петко Корректор М. Вигула

Редактор Л. Гамбург

Заказ 8448/27 Тираж 713 Подписное

ЦНИИПИ государственного комитета СССР по деламизобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
