Устройство для временного закрепления в проектном положении панельных перегородок

Устройство для временного закрепления в проектном положении панельных перегородок

Иллюстрации

Показать все

Реферат



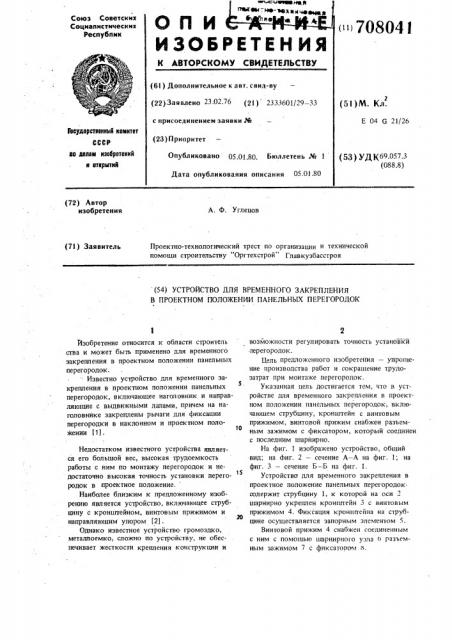

СПИ

ИЗОБ

К АВТОРСКО

Со1оэ Советских

Социалистических

Республик

« 70804!

\, г с (61) Дополнительно (22) Заявлено 23.02. (51) М. Кл.

E 04 6 21/26 с присоединением за

Гаеударатеенны(1 камнтет

СССР яя делам нзабретеннй н аткрытнй (23) Приоритет

Опубликовано

Дата опублик (д ) удК69.057З (088.8) (72) Автор изобретения

A. Ф. Углецов (7! ) Заявитель

Проектно-технологический трест по организации и технической помощи строительству "Оргтехстрой" Главкузбасстроя (54) УСТРОЙСТВО ДЛЯ ВРЕМЕННОГО ЗАКРЕПЛЕНИЯ

В ПРОЕКТНОМ ПОЛОЖЕНИИ ПАНЕЛЬНЫХ ПЕРЕГОРОДОК

Изобретение относится к области строитель ства и может быть применено для временного закрепления в проектном положении панельных перегородок.

Известно устройство для временного за1 крепления в проектном положении панельных перегородок, включающее наголовник и направляющие с выдвижными лапами, причем на наголовнйке закреплены рычаги для фиксации перегородки в наклонном и проектном положении (1) .

Недостатком известного устройства является его большой вес, высокая трудоемкость работы с ним по монтажу перегородок и недостаточно высокая точность установки перего15 родок в проектное положение.

Наиболее близким к предложенному изобрению является устройство, включающее струбцину с кронштейном, винтовым прижимом и

20 направляющим упором (2) .

Однако известное устройство громоздко, металлоемко, сложно по устройству, не обеспечивает жесткости крепления конструкции и возможности регулировать точность установки .перегородок. цель предложенного изобретения — упрощение производства работ и сокращение трудозатрат при монтаже перегородок.

Указанная цель достигается тем, что в устройстве для временного закрепления в проектном положении панельных перегородок; включающем струбцину, кронштейн с винтовым прижимом, винтовой прижим снабжен разъемным зажимом с фиксатором, который соединен с последним шарнирно.

На фиг. 1 изображено устройство, общий вид; на Фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1.

Устройство для временного закрепления в проектное положение панельных перегородок содержит струбцину 1, к которой на оси 2 шарнирно укреплен кронштейн 3 с винтовым прижимом 4. Фиксация крошитейна на струбцине осуществляется запорным элементом S.

Винтовой прижим 4 снабжен соединенным с ним с помощью шарнирного узла о разъемHbfM ЗажИМОМ 7 с фиксатопоч 1.

708041

Кроме струбпины в комплект устройства входят направляющий упор 9, содержащий

А-образную опору 10 с винтовым прижимом

11, направляющим подкосом 12 со штырем

13, и фиксирующий упор 14, включающий стойку 15 с винтовым фиксатором 16 и основанием 17 с крепежными штырями 18.

Чтобы завести перегородку 19 под ригель

20 на него вручную надевают и закрепляют струбцину 1. При этом опускают кронштейн

3 и фиксируют запорным элементом 5. Винтовой прижим 4 устанавливают в крайнее положение. Направляющий упор 9 крепежным штырем 13 устанавливают в шов между ригелем

21 и плитой перекрытия 22, винтовой прижим

11 выводят в крайнее нерабочее положение.

Симметрично направляющему упору с другой стороны в шов между ригелем 21 и плитой перекрытия крепежными штырями 18 устанавливают фиксирующий упор 14. При этом винтовой фиксатор 16 устанавливают в такое положение, чтобы прижатая к нему перегородка

19 стала в проектное положение. Краном перегородку подают к месту монтажа и опускают на направляющий подкос 12 направляющего упора 9, по которому низ перегородки перемешают на ригель 21, и после чего винтовым прижимом 11 ее сдвигают до проектного гголожения, прижимая к винтовому фиксатору

16 фиксирующего упора 14. Разъемный зажим

7 надевают на верхний край перегородки 19 и зажимают ее фиксатором 8. Перегородку освобождают от грузозахватных приспособлений и при помощи винтового прижима 4 заводят под ригель 20 вплотную к ранее установленной монтажной детали 23. Винтовым прижимом 11 направляющего упора 9 окончательно, устанавливают низ перегородки в проектном положении, Затем подгибают сторону

24 монтажной детали 23 вплотную к перегородке и закрепляют ее к монтажной детали гвоздями 25.

В зависимости от длины перегородки применяют два направляющих и два фиксирующих упора и одну или две струбцины. Снятие устройства осуществляется следующим образом: ослабляют винтовой прижим направляющего упора и винтовой фиксатор фиксирующего упора, а затем поднятием вверх выводят крепежные штыри иэ швов. Ослабляют фиксатор разъемного захвата. Разъединяют разъемный захват и переводят винтовой прижим в нерабочее положение, Затем раскрывают запорный элемент кронштейна, кронштейн поднимают вверх поворотом на шарнире и снимают струбцину.

Формула изобретения

Устройство для временного закрепления в проектном положении панельных перегородок, включающее струбцину и кронштейн с винтовым прижимом, о т л и ч а ю щ е е с я тем, что, с целью упрощения производства работ и сокращения трудозатрат, винтовой прижим снабжен разъемным зажимом с фиксатором, который соединен с последним шарнирно.

Источники информации, принятые во внимание при экспертизе

35 1. Авторское свидетельство СССР N 324370, кл. Е 04 G 21/18, 1969.

2. Авторское свидетельство СССР Х 363799, kn. Е 04 G 21/26, 1970
