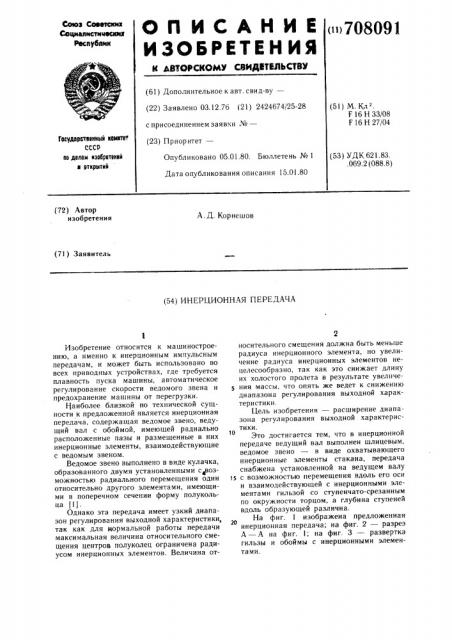

Союз Советских
Сациалистичесюа
1еесвублик
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АвоОР СКОМУ СВИДЕТВЛЬ СТВО
<»>708091 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.12.76 (21) 2424674/25-28 с присоединением заявки №вЂ” (23) Приоритет—
Опубликовано 05.01.80. Бюллетень № 1
Дата опубликования описания 15.01.80 (51) М,К., F 16 Н 33/08
F 16 Н 27/04
Государственный квинтет
СССР по делам изооретенкй м открытий (53) УДК 621.83. .069. 2 (088. 8) (72) Автор изобретения
А. Д. Корнешов (71) Заявитель (54) ИНЕРЦИОННАЯ ПЕРЕДАЧА
Изобретение относится к машиностроению, а именно к инерционным импульсным передачам, и может быть использовано во всех приводных устройствах, где требуется плавность пуска машины, автоматическое регулирование скорости ведомого звена и предохранение машины от перегрузки. наиболее близкой по технической сущности к предложенной является инерционная передача, содержащая ведомое звено, ведущий вал с обоймой, имеющей радиально расположенные пазы и размещенные в них инерционные элементы, взаимодействующие с ведомым звеном.
Ведомое звено выполнено в виде кулачка, образованного двумя установленными с возможностью радиального перемещения один относительно другого элементами, имеющими в поперечном сечении форму полукольца (1).
Однако эта передача имеет узкий диапазон регулирования выходной характеристики, так как для нормальной работы передачи максимальная величина относительного смещения центров полуколец ограничена радиусом инерционных элементов. Величина от2 носительного смещения должна быть меньше радиуса инерционного элемента, но увеличение радиуса инерционных элементов нецелесообразно, так как это снижает длину их холостого пролета в результате увеличе5 ния массы, что опять же ведет к снижению диапазона регулирования выходной характеристики.
Цель изобретения — расширение диапазона регулирования выходной характеристики.
Это достигается тем, что в инерционной передаче ведущий вал выполнен шлицевым, ведомое звено — в виде охватывающего инерционные элементы стакана, передача снабжена установленной на ведущем валу
>s с возможностью перемещения вдоль его оси и взаимодействующей с инерционными элементами гильзой со ступенчато-срезанным по окружности торцом, а глубина ступеней вдоль образующей различна.
На фиг. 1 изображена предложенная инерционная передача; на фиг. 2 — разрез
А — А на фиг. 1; на фиг. 3 — развертка гильзы и обоймы с инерционными элементамии.
708091
Инерционная передача содержит ведущий вал 1 с обоймой 2, имеющей радиально расположенные пазы 3 и размещенные в них инерционные элементы 4. Передача содержит также ведомое звено 5, взаимодействующее с инерционными элементами 4 и выполненное в виде охватывающего инерционные элементы 4 стакана. Ведущий вал I выполнен шлицевым, а передача снабжена установленной на ведущем валу 1 с возможностью перемещения вдоль его оси и взаимодействующей с инерционными элементами 4 гильзой 6 со ступенчато-срезанным по окружности торцом 7. Глубина ступеней 8 вдоль образующей различна. Гильза 6 перемещается вдоль оси шлицевого вала 1 под воздействием вилки 9 между ведомым звеном 5 и обоймой 2. Ширина ступеней 8 соответствует ширине радиальных пазов 3 обоймы 2, а длина ступеней 8 выбирается с тем расчетом, чтобы при движении гильзы 6 вправо ступени 8 поочередно перекрывали пары диаметрально расположенных радиальных пазов, отсекая тем самым инерционные элементы 4 от поверхности стакана ведомого звена 5.
Гильза 6 всегда вращается вместе с обоймой 2.
Инерционная передача работает следующим образом.
При вращении обоймы 2 ведущего вала 1 инерционные элементы 4 под действием центробежной силы поджимаются к внутренней поверхности стакана ведомого звена 5 и передают последнему момент вращения.
При необходимости плавного пуска ведомого звена гильза 6 перед началом вращения ведущего звена переводится вилкой 9 в крайнее правое положение. При этом все инерционные элементы отсекаются от ведомого звена 5. В этом положении после пуска ведущего вала l момент вращения не передается на ведомое звено 5 — передача выключена. Постепенным перемещением гильзы 6 влево поочередно освобождаются и вступают во взаимодействие с ведомым звеном 5 пары диаметрально расположенных в обойме 2 инерционных элементов 4.
При каком-то количестве вступивших во взаимодействие инерционных элементов 4 ведомое звено 5 начинает вращаться вслед за вращением обоймы 2 со скоростью, нарастающей по мере прибавления взаимодействующих инерционных элементов 4.
Дальнейшим освобождением инерционных элементов 4 добиваются заданной скорости вращения ведомого звена и момента вращения (выходной характеристики). Таким образом, перемещая гильзу 6 в ту или иную сторону, можно регулировать выходную характеристику ведомого звена в широких пределах от нуля, когда при постоянном вращении ведущего звена ведомое звено полностью отключено, до максимального значения, когда все инерционные элементы ведущего звена находятся во взаимодействии с ведомым звеном.
Формула изобретения
Инерционная передача, содержащая ведомое звено, ведущий вал с обоймой, имеюzs щей радиально расположенные пазы и размещенные в них инерционные элементы, взаимодействующие с ведомым звеном, отличаюи аяся тем, что, с целью расширения диапазона регулирования выходной характеристики, ведущий вал выполнен шлицевым, ведомое звено — в виде охватывающего инерционные элементы стакана, передача снабжена установленной на ведущем валу с возможностью перемещения вдоль его ocu и взаимодействующей с инерционными элеss ментами гильзой со ступенчато-срезанным по окружности торцом, а глубина ступеней вдоль образующей гильзы различна.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 504034, кл. F 16 Н 33/08, 1974 (прототип) .
