Запорный клапан
Иллюстрации
Реферат

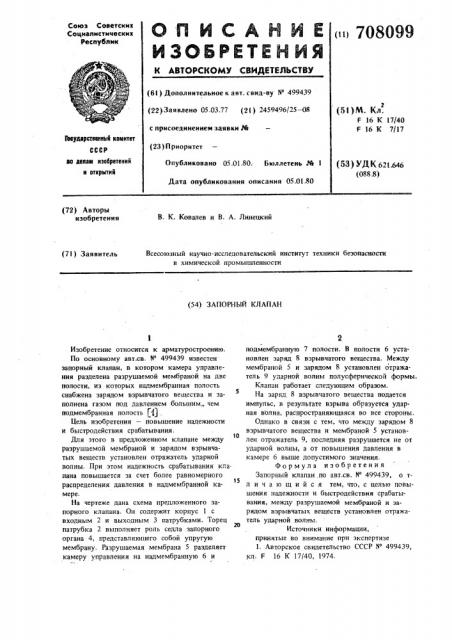

(!1) 708О99
Союз Советски к
Социалистических
Республик (61) Дополнительное к авт. с вид-ву И 499439 (5 l ) M. Кл.
F 16 К 17/40
F 16 К 7/17 (22) Заявлено 05.03.77 (21) 2459496/25 — 08 с присоединением заявки РЙ йкуднрстеенный комитет
СССР ло делам изобретений и открытий (23) Приоритет
Опубликовано 05.01,80. Бюллетень Ж 1
Дата опубликования описания 05.01 80 (5Ç ) Уд K 621.646 (088.8) (72) Авторы изобретения
В. К. Ковалев и В. А. Линецкий (71) Заявитель
Всесоюзный научно-исследовательский институт техники безопасности в химической промышленности (54) ЗАПОРНЫЙ КЛАПАН
Изобретение относится к арматуростроению.
По основному авт.св. И 499439 известен запорный клапан, в котором камера управления разделена разрушаемой мембраной на две полости, из которых надмембранная полость снабжена зарядом взрывчатого вещества и заполнена газом под давлением большим,, чем подмембранная полость Щ
Цель изобретения — повышение надежности и быстродействия срабатывания.
Для этого в предложенном клапане между разрушаемой мембраной и зарядом взрывчатых веществ установлен отражатель ударной волны. При этом надежность срабатывания кла. пана повышается эа счет более равномерного
15 распределения давления в надмембранной камере.
На чертеже дана схема предложенного запорного клапана. Он содержит корпус 1 с входным 2 и выходным 3 патрубками. Торец
2О патрубка 2 выполняет роль седла запорного органа 4, представляющего собой упругую мембрану. Разрушаемая мембрана 5 разделяет камеру управления на надмембранную 6 и подмембранную 7 полости. В полости 6 установлен заряд 8 взрывчатого вещества. Между мембраной 5 и зарядом 8 установлен отражатель 9 ударной волны полусферической формы, Клапан работает следующим образом.
На заряд 8 взрывчатого вещества подается импульс, в результате взрыва образуется ударная волна, распространяющаяся во все стороны.
Однако в связи с тем, что между зарядом 8 взрывчатого вещества и мембраной 5 установлен отражатель 9, последняя разрушается не от ударной волны, а от повышения давления в камере 6 выше допустимого значения.
Формула изобретения
Запорный клапан,по авт.св. И 499439, о тл и ч а ю шийся тем, что, с целью повышения надежности и быстродействия срабатывания, между разрушаемой мембраной и зарядом взрывчатых веществ установлен отражатель ударной волны.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР N 499439, кл; F 16 К 17/40, 1974.
708099
Редактор И. Гохфельд
Тираж 10М
Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 8461/31
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
СоставительИ. Шевелько
Техред Э. Чужик -. КоРРектоР М. Демчик
