Союз Советских

Социалистическии

Реслублии

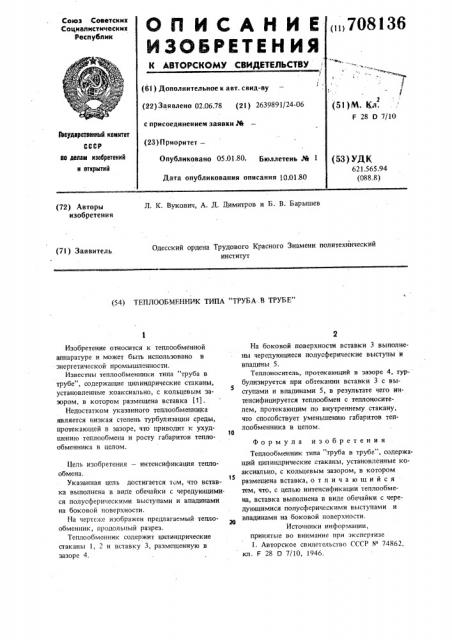

ОПИСАНИЕ< 708136

ИЗОВЕИтИНИЯ

d

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 02.06.78 (21} 2639891/24-06 (51) M. Кл.

F 28 0 7/10 с присоединением заявки,гй

Ввударстввииьй квнитвт

СССР ие делам извбрвтвиий и втирытий (23) Приоритет—

Опубликовано 05.01 80 Бюллетень М

Дата опубликования описания 10.01.80 (53) УДК

621.565.94 (088.8) Л. К. Вукович, А, Д. 11имитров и Б. В. Барышев (72) Авторы изобретения

Одесский ордена Трудового Красного Знамени политехнический институт (7l) Заявитель (54) ТЕПЛООБМЕННИК ТИПА "ТРУБА-.В ТРУБЕ"

Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности.

Известны теплообме п ики типа "труба в трубе", содержащие цилиндрические стаканы, установленные коаксиально, с кольцевым зазором, в котором размещена вставка (1).

Недостатком указанного теплообменника является низкая степень турбулизации среды, протекающей в зазоре, что приводит к ухудшению теплообмена и росту габаритов теплообменника в целом.

Цель изобретения — интенсификация теплообмена.

Указанная цель достигается тем, что вставка выполнена в виде обечайки с чередующимися полусферическими выступами и впадинами на боковой поверхности.

На чертеже изображен предлагаемый теплообменник, продольный разрез.

Теплообменник содержит цилиндрические стаканы 1, 2 и вставку 3, размещенную в зазоре 4.

На боковой поверхности вставки 3 выполнены чередующиеся полусферические выступы и впадины 5.

Теплоноснтель, протекающий в зазоре 4, турбулизируется при обтекании вставки 3 с вы5 ступами и впадинами 5, в результате чего интенсифицируется теплообмен с теплоносителем, протекающим по внутреннему стакану, что способствует уменьшению габаритов теплообменника в целом.

Формула изобретения

Теплообменник типа "труба в трубе", содержащий цилиндрические стаканы, установленные коаксиально, с кольцевым зазором, в котором

15 размещена вставка, отличающийся тем, что, с целью интенсификации теплообмена, вставка выполнена в виде обечайкн с чередующимися полусферическими выступами и

26 впадинами на боковой поверхности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 74862, кл. F 28 D 7/10, 1946.

708136

Составитель В. Косенко

Техред О. Андрейко

Корректор М. Пожо

Редактор И. Гохфельд

Тираж 697 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 8468/33

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
