Водоуловитель градирни

Водоуловитель градирни

Иллюстрации

Показать все

Реферат



,708139

Союз Советских

Социалистических

Респубпин

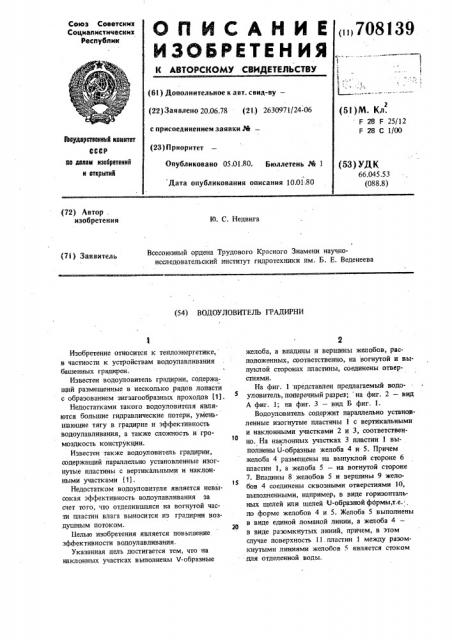

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву— (22) Зая влено 20.06.78 (21.) 2630971/24-06 с присоединением заявки И— (23) Приоритет (51)М. Кл. F 28 F 25/12

F 28 С 1/00

Ваударатаанный каинтат

СССР на данам изабратений н атнрытий

Опубликовано 05.0180. Бюллетень РЙ 1

Дата опубликования описания 10.01.80 (53) УДК

66.045,53 (088.8) (72) Автор . изобретения

10. С. Недвига

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт гидротехники им. Б. E. Веденеева (54) ВОДОУЛОВИТЕЛЬ ГРАДИРНИ

Изобретение относится к теплоэнергетике, в частности к устройствам водоулавливания башенных градирен.

Известен водоуловитель градирни, содержащий размещенные в несколько рядов лопасти с образованием зигзагообразных проходов (1).

Недостатками такого водоуловителя являются большие гидравлические потери, уменьшающие тягу в градирне и эффективность водоулавливания, а также сложность и громоздкость конструкции.

Известен также водоуловитель градирни, содержащий параллельно установленные изогнутые пластины с вертикальными и наклонными участками (1), Недостатком водоуловителя является невысокая эффективность водоулавливания за счет того, что отделившаяся на вогнутой части пластин влага выносится из градирни воздушным потоком.

Целью изобретения является повышение эффективности водоулавливания.

Указанная цель достигается тем, что на наклонных участках выполнены V-образные

2 желоба, а впадины и вершины желобов, расположенных, соответственно, на вогнутой и выпуклой сторонах пластины, соединены отверстиями.

На фиг. 1 представлен предлагаемый водоуловитель, поперечный разрез; на фиг, 2 — вид

А фиг, 1; на фиг. 3 — вид Б фиг. 1.

Водоуловитель содержит параллельно установленные изогнутые пластины 1 с вертикальными и наклонными участками 2 и 3, соответствен10 но. На наклонных участках 3 пластин 1 выполнены U-образные желоба 4 и 5. Причем желоба 4 размещены на выпуклой стороне 6 пластин 1, а желоба 5 — на вогнутой стороне

7. Впадины 8 желобов 5 и вершины 9 жело1S бов 4 соединены сквозными отверстиями 10, выполненными, например, в виде горизонтальных щелей или щелей U-образной формы,т.е.. по форме желобов 4 и 5. Желоба 5 выполнены

Я в виде единой ломаной линии, а желоба 4— в виде разомкнутых линий, причем, в этом случае поверхность 11. пластин 1 между разомкнутыми линиями желобов 5 является стоком для отделенной воды.

В пластинах 1, выполненных из пластических масс, желоба 4 и 5 (углубления) могут быть получены штамповкой, в других случаях желоба 4,5 образуют закреплением на пластинах 1 профильных. накладок.

Количество отверстий 10 на каждой пластине

1 определяется с учетом скорости воздуха и количества отделенной на пластинах 1 влаги.

Поток насыщенного паром воздуха вместе с отдельными каплями воды проходит между ð Ф о р м у л а и з о б р е т е н и я пластинами 1. Отделенная на вогнутой стороне

7 каждой пластины 1 за счет действия центробежных сил влага по желобам 5 подводится к отверстиям 10 и перетекает на выпуклую сторону 6 за счет имеющегося перепада давления, возникающего при обтекании потоком изогнутого профиля пластин 1. Возникающее на выпуклой стороне 6 вихревое обратное движение пограничного слоя потока обеспечивает отвод отделенной влаги по желобам 4 вниз рв навстречу набегающему потоку. Формируемые с помощью желобов 4 струи воды стекают по поверхности 11 — стоку в зону водоразбрызгивания градирни.

Выполнение на наклонных участках пластин 25

0-образных желобов, соединение впадин и вершин желобов, расположенных, соответственно, 708139 4 на вогнутой и выпуклой сторонах пластин, отверстиями обеспечивают отвод отделенной на вогнутой стороне пластин влаги на выпуклую сторону, концентрацию и струйный отвод влаги из водоуловителя, что снижает выброс влаги из градирни и повышают, таким образом, эффективность водоулавливания.

Водоуловитель градирни, содержащий параллельно установленные изогнутые пластины с вертикальными и наклонными участками, о тл и ч а ю шийся тем, что, с целью повышения эффективности, на наклонных участках выполнены 0-образные желоба, а впадины и вершины желобов, расположенных, соответственно, на вогнутой и выпуклой сторонах пластины, соединены отверстиями.

Источники информации, принятые во внимание при экспертизе

1.Патент США Р 2882996, кл. 55 — 439, опублик. 1959.

2. Авторское свидетельство СССР И 387201, кл. F 28 F 25/12, 1969.
