Реферат



° Г ° МЧ фВтЕНтНЕ.тЕ1(,Ни (ЕСН и й. бл иете. g.,"",,,,) Q, д

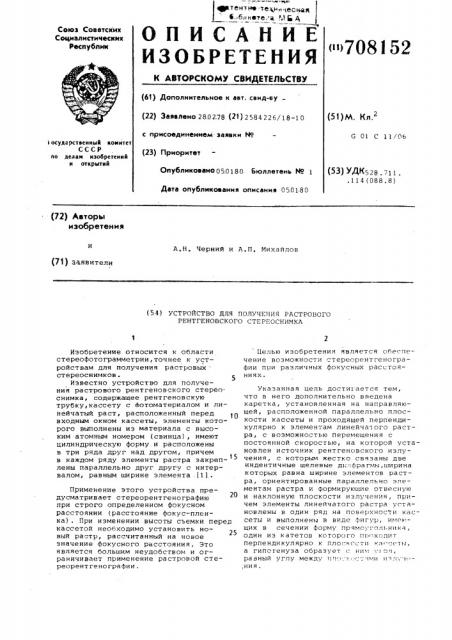

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик 11>708152

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 280278 (21) 2584 226/18-10

{51) М. Кл. с присоединением заявки ¹

G 01 С 11/06

I осударственный комитет

СССР но деяам изобретений н открытий (23) Приоритет (53) УДК528.-11. .114 (088.8) Опубликовано 050180 Бюллетень ¹ 1

Дата опубликования описания 0 501 8 0 (72} Авторы изобретения

А.H. Черний и A.Ï. Михайлов (71} заявители (5 4 ) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ РАСТРОВОГО

РЕНТГЕНОВСКОГО СТЕРЕОСНИМКА

Изобретение относится к области стереофотограмметрии,точнее к устройствам для получения растровых стереоснимков.

Известно устройство для получения растрового рентгеновского стерео. снимка, содержащее рентгеновскую трубку, кассету с Фотоматериалом и линейчатый раст, расположенный перед входным окном кассеты, элементы которого выполнены из материала с высоким атомным номером (свинца), имеют цилиндрическую форму и расположены в три ряда друг над другом, причем в каждом ряду элементы растра закреплены параллельно друг другу с интервалом, равным ширине элемента .(1).

Применение этого устройства предусматривает стереорентгенографию при строго определенном фокусном расстоянии (расстояние фокус-пленка). При изменении высоты съемки перед кассетой необходимо установить новый ра тр, рассчитанный на новое значение фокусного расстояния. Это является большим неудобством и ограничивает применение растровой сте— реорентгенографии.

Белью изобретения является or.eot1eчение возможности стереорентгенографии при различных фокусных расстояниях.

Укаэанная цель достигается тем, что в него дополнительно введена каретка, установленная на направляющей, расположенной параллельно плоскости кассеты и проходящей перпенди— кулярно к элементам линейчатого растра, с возможностью перемещения с постоянной скоростью, на которой установлен источник рентгеновского иэлу— чения, с которым жестко связаны две индентичные щелевые д»эфрагмы,ширина которых равна ширине элементов раст— ра, ориентированные параллельно элементам растра и формирующие отвесную и наклонную плоскости излучения, причем элементы линейчатсго растра установлены в один ряд на поверхнос ги кассеты и выполнены в виде фигур, имею— щих в сечении форму прямоугольника, один иэ катетов которого пooхсдит перпендикулярно к пло -.н<:ги ка .:геы, а гипсгенуэа образует с ии; уr оч, равный углу между и и ";..:; †г и :;у и— ния. i081 52

На. чертеже схематически изображено устройство.

Рентгеновская трубка 1 с центром излучения F (фокусное пятно) установлена в рентгенозащитном кожухе

2 на направляющей 3 посредством каретки 4 на направляющей 5, проходящей

5 параллельно плоскости рентгеновской пленки .6, расположенной в кассете 7.

Рентгеновское излучение ограничивается двумя идентичными щелевыми диафрагмами 8 и 9, которые формируют отвесный 10 и наклонный ll щелевые пучки рентгеновского излучения.

Перед входным окном 12 рентгеновской кассеты расположен линейчатый растр 13. Элементы линейчатого растра 14 выполнены в виде фигур, имеющих в сечении форму прямоугольного треугольника, один из катетов которого проходит перпендикулярно к плоскости кассеты, а гипотенуза образует с ним угол сС,равный углу между плоскостями излучения. Интервал между элементами растра на входе равен ширине катета к, параллельного плоскости кассеты, а на выходе интервал между элементами растра равен 2к. Диафрагмы 8 и 9 имеют .щели, равную к, и ориентированы параллельно элементам растра.

Растровая стереопара формируется на одной рентгеновской пленке и представляет собой совокупность чередующихся информационных линий, заданных отвесным и наклонным щелевыми рентгеновскими лучами. Наблюдение растрового изображения можно проводить любым известньм методом, например с помощью линзовой маски.

38

Перед съемкой объект 15 исследования располагается на деке предметного стола 16,а рентгеновская трубка

1 смещается в одно из крайних положений. Стереорентгенография проводится 3$ путем однократного перемещения трубки 1 над объектом 15 по направляющей 5. Конструкия устройства обеспечивает проведение стереорентгенографии при различных значениях фокусного 4О расстояния.

Глубинч залегания структурных эл = ментов исследуемого объекта можно опред лиги путем измерения растрово— го снимка и последующего расчета по формуле h = р.ctg с, где р — параллакс определяемой точки; d — угол между плоскостями излучения.

Изобретение может найти применение в фотограмметрии при стереорантгенограмметрической съемке внутренних частей моделей инжензрных сооружений и в медицинской практике.

Формула изобретения

Устройство для получения растрового рентгеновского стереоснимка, содержащее кассету с фотоматериалом и линейчатый растр, выполненный из металла с высоким атомным номером, элементы которого расположены параллельно друг другу с промежутками, равными ширине элементов, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности стереорентгенографии с различными фокусными расстояниями, в него доп волнительно введены каретка, установленная на направ— ляющей, расп вложенной параллельно плоскости кассеты и проходящей перпендикулярно к элементам линейчатого растра, с возможностью перемещения с постоянной скоростью,. на которой установлен источник рентгеновского из— лучения, с которым жестко связаны две идентичные щелевые диафрагмы, ширина которых равна ширине элементов растра, ориентированные параллельно элементам растра и формирующие отвесную и наклонную плоскости излучения, причем элементы линейчатого растра установлены в один ряд на поверхности кассеты и выполнены в виде фигур, имеющих в сечении форму прямоугольного треугольника, один из катетов которого проходит перпендикулярно к плоскости кассеты, и гипотенуза образует с ним угол, равный углу между плоскостями излучения.

Источники информации, принятые во внимание при экспертизе

1. Otto Lacmann-Lie Photogrammetrie in ihrer Anwendung auf niohttopographischen Gebietn, Г.eipzig, 1 950, 183 .
