Перистальтический автоматический дозатор жидкости

Перистальтический автоматический дозатор жидкости

Иллюстрации

Показать все

Реферат

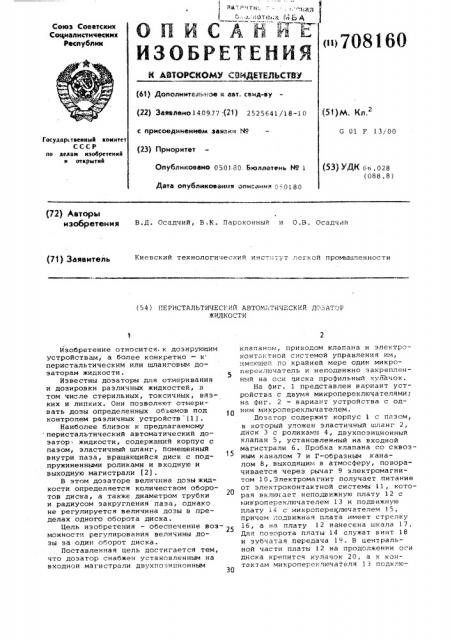

Союз Советских

Социалистических

Республик

«i>7081 60 (61) Дополиитель;;.-ое к авт. саид-ау (22) Завалеио1409.77.(21) 2525841/18-10

«р )м 1(2 с присоединением замаки М

G 01 F 13 00

Государетвеииый комитет

СССР по делан изобретеиий и открытий (23) Приоритет

«53) УДК Сь . 028 (088.8) Опубликовано 050) 80. Бюллетень М 1

Дата опубликовании описании 050180 (72) Автары

ИЗ рЕтЕИИи В.Д. Осадчий, В, К. Пароконный и О.В. Осадчий (71) Заявитель

Киевский технологичес.кий инст;:-.ут легкой промышленности (54 ) ПЕРИСТАЛЬТИЧЕСКИИ АВТОМАТИ -1ЕСКИЙ ДОЗАТОР

)КИДКОСТИ

Изобретение относится. к дозирующим устройствам, а более конкретно — к перистальтическим или шланговым доэаторам жидкости.

Известны дозаторы для отмеривания и дозировки различных жидкостей, в том числе стерильных, токсичных, вязких и липких. Они позволяют отмеривать дозы определенных обьемов под контролем различных устройств (1).

Наиболее близок к предлагаемому перистальтический автоматический дозатор- жидкости, содержащий корпус с пазом, эластичный шланг, помещенный внутри паза, вращающийся диск с подпружиненными роликами и входную и выходную магистрали (2) .

В этом дозаторе величина дозы жидкости определяется количеством оборотов диска, а также диаметром трубки и радиусом закругления паза, однако не регулируется величина дозы в пределах одного оборота диска, Цель изобретения — обеспечение возможности регулирования величины дозы за один оборот диска.

Поставленная цель достигается тем, что дозатор снабжен установленным на входной магистрали двухпозлционным клапаном, приводом клапана и электроконт- ктной системой управления им, им:-ющей по крайней мере один микропереключатель и неподвижно закреплен— ный íà oc:и писка профильный кулачок.

На фиг. 1 представлен вариант устройства с двумя микропереключателями; на фиг. 2 — вариант устройства с одним микропереключателем.

Дозатор содержит корпус 1 с пазом, в который уложен эластичный шланг 2, диск 3 с роликами 4, двухпозиционный клапан 5, установленный на входной магистрали б. Пробка клапана со сквозным каналом 7 и Г-образным каналом 8, выходящим в атмосферу, поворачивается через рычаг 9 злектромагнивЂ.ом 10. Электромагнит получает питание от электроконтактной системы 11, кото20 рая вклниает неподвижную плату 12 с микропереключателем 13 и подвижную плату 14 с микропереключателем 15, причем подвижная плата имеет стрелку

16, а на плату 12 нанесена шкала 17.

Для поворота платы 14 служат винт 18 и зубчатая передача 19. В центральной части платы 1? на продолжении оси диска крепится кулачок 20, а к контактам микропереключа1 еля 1 3 подклю30

708160 чены параллельно контакты самоблокировки 2 1, сопряженные с электромагнитом 10.

Дозатор работает следующим образом.

При дозировке жидкости входная

5 часть шланга 2 через сквозной канал

7.клапана 5 соединена с питающей емкостью. В момент окончания очередной дозы жидкости микропереключатель 13 получает импульс от кулачка 20 и замыкает цепь питания электромагнита

10. Последний срабатывает и самоблокируется собственными контактами 21.

При срабатывании электромагнита через рычажную передачу 9 пробка кла4 пана поворачивается, перекрывает вход от питающей емкости и через канал 6 подает воздух на вход дозатора, обеспечивая воздушный интервал между дозами. Длительность воздушного интервала, определяемая по- 20 ложением микропереключателя 15, и длительность дозы в пределах одного оборота взаимосвязаны так, что изменение дозы происходит за счет изменения интервала в обратно пропорциональной зависимости. Получив импульс от кулачка 20, контакт микропереключателя 15 разрывает цепь питания.электромагнита, последний обесточивается, и пробка поворотного клапана 5 под о действием пружины возвращается и исходное положение; следует новая доза.

В дозаторе, показанном на фиг. 2, микропереключатель 13 за один оборот диска 3 получает столько импульсов от профильного кулачка 22, сколько выступов имеет кулачок. Соответственно за один оборот столько же раз срабатывают клапан 5,управляемый электромагнитом 10. Профильный кулачок позволяет выдать три дозы с тремя воздушными интервалами. Набор таких профильных кулачков может обеспечить различное сочетание между дозой и интервалом, а также величину доз и их количество за один оборот насоса.

Предложенный дозатор позволяет не только дробить дозу, выдаваемую насосом за один оборот, но и обеспечить любой интервал между дозами, что дает возможность испольэовать

его в качестве прибора для микробиологических работ, а также для различных аналитических исследований в химических и медицинских целях.

Формула изобретения

Перистальтический автоматический дозатор жидкости, содержащий корпус с пазом, эластичный шланг, помещенный внутри паза, вращающийся диск с подпружиненными роликами и входную и выходную магистрали, о т л и ч а юшийся тем, что, с целью обеспечения возможности регулирования величины дозы за один оборот диска, он снабжен установленным на входной магистрали двухпозиционным клапаном, приводом клапана и электроконтактной системой управления им, имеющей по крайней мере один микропереключатель и неподвижно закреплЕнный на оси диска проФильный кулачок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 184699, кл. G 01 F 11/32, 1965.

2, Кац A.Ì. и Канторович A.Ñ. Мерные и дозирующие устройства для клинико-диагностических лабораторий, Медицина, Л., 1 970, с, 98, рис. 70 (прототип) .
