Реферат



бесо" .,л

° Ott O e

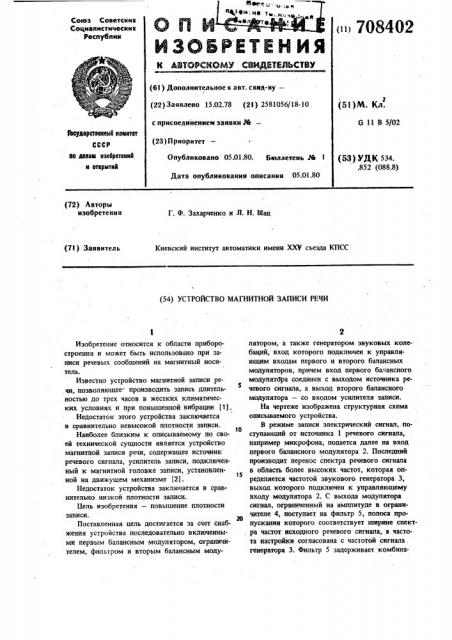

ИЗОЬРЕТЕЙ ИЯ

Союз Советскии

Социалистических

Респубики

{11) 7084О2 (61) Дополнительное к авт. саид-ву— (22) Заявлено 15.02.78 (21) 2581056/18-10

{51)М. Кд . с присоединением заявки М—

G ll В 5/02

Гэвударстваииыи квнитзт

СССР аа делам изобретений в вткрмтий (23) П риоритет

Опубликовано 05.01.80. Бюллетень М

Дата опубликования описания 05.01.80

{53) УД1(534. .852 (088.8) (72) Авторы изобретения

Г. Ф. Захарченко и Л. Н. 1Иац

Киевский институт автоматики имени XXV сьезда КПСС (71) Заявитель (54) УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ РЕЧИ

Изобретение относится к области приборостроения и может быть использовано при записи речевых сообщений на магнитный носитель.

Известно устройство магнитной записи речи, позволяющее производить запись длительностью до трех часов в жестких климатических условиях и при повышенной вибрации (1)

Недостаток этого устройства заключается в сравнительно невысокой плотности записи.

Наиболее близким к описываемому по своей технической сущности является устройство магнитной записи речи, содержащее источник речевого сигнала, усилитель записи, подключенный к магнитной головке записи, установленной на движущем механизме (2).

Недостаток устройства заключается в сравнительно низкой плотности записи.

Цель изобретения — повышение плотности записи.

Поставленная цель достигается за счет снабжения устройства последовательно включенными первым балансным модулятором, ограничителем, фильтром и вторым балансным модулятором, а также генератором звуковых колебаний, вход которого подключен к управляющим входам первого и второго балансных модуляторов, причем вход первого балансного модулятбра соединен с выходом источника ре5 чевого сигнала, а выход второго балансного модулятора — co входом усилителя записи.

На чертеже изображена структурная схема описываемого устройства.

В режиме записи электрический сигнал,.поступающий от источника 1 речевого сигнала, например микрофона, подается далее на вход первого балансного модулятора 2. Последний производит перенос спектра речевого сигнала

t5 в область более высоких частот, которая определяется частотой звукового генератора 3, выход которого подключен к управляющему входу модулятора 2. С выхода модулятора сигнал, ограниченный на амплитуде в ограничителе 4, поступает на фильтр 5, полоса пропускания которого соответствует ширине снектра частот исходного речевого сигнала, а частота настройки согласована с частотой сигнала. генератора 3. Фильтр 5 задерживает комбинаСоставитель В. Мусаэлян

Техред 3. Фанта Корректор H. Задерновская

Редактор О. Филиппова

Тираж 662 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8503/47

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 с,.р е

° p

° „,г и ционные составляющие ограниФеЛЬЖо речевого сигнала. С выхода фильтра сигнал поступает на второй балансный модулятор 6, который производит обратный перенос спектра сигнала в область частот исходного речевого сигнала в соответствии с поступающим на его управляющий вход сигналом с генератора 3. Преобразованный таким образом речевой сигнал,имеющий меньший динамический диапазон по сравнению с исходным сигналом, с выхода to второго балансного модулятора поступает на усилитель 7 записи и магнитной головкой записи 8 записывается на магнитный носитель 9, перемещаемый движущим механизмом 10.

Использование изобретения увеличивает длительность записи устройства в 1,5 — 2 раза при том же расходе носителя, в ряде случаев повышает также разборчивость речи.

Формула изобретения

Устройство магнитной записи речи, содержащее источник речевого сигнала и усилитель

02 4 записи, подключенный к магнитной головке записи, установленной на движущем механизме,отличающееся тем,что,с целью повышения плотности записи, оно снабжено последовательно включенными первым балансным модулятором, ограничителем, фильтром и вторым балансным модулятором, а также звуковым генератором, выход которого подключен к управляющим входам первого и второго балансных модуляторов, причем вход первого балансного модулятора соединен с выходом источника речевого сигнала, а выход балансного модулятора — со входом усилителя записи.

Источники информации, принятые во внимание при экспертизе

1. Каталог фирмы S undstrand Data Control, Ine устройство А — 557, 1977.

2. Авторское свидетельство СССР Р 536510, кл. G 11 В 5/02, 1976 (прототип).
