Устройство подавления сигналов от пятен мишени передающей телевизионной трубки

Патент 708537

Авторы

Иллюстрации

Показать все

Реферат

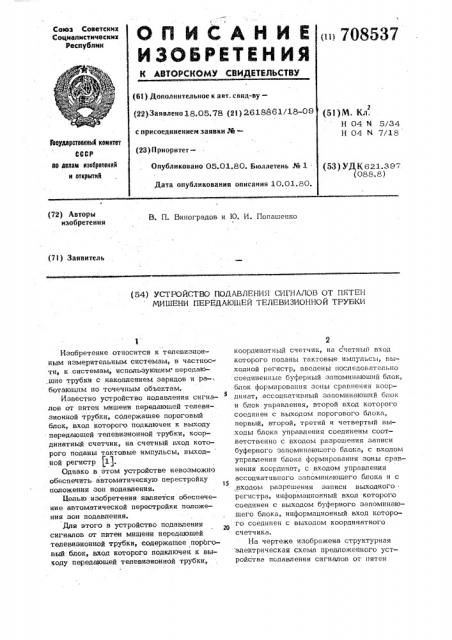

ОП ИСАНИЕ 7О85з7

ИЗОБРЕТЕНИЯ

Союз Советски к

Социалистических республик (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 18.05.78 (2() 2618861/18-08 с присоединением заявки ИвЂ” (23) ПриоритетвЂ”

Опубликовано 05.01.80. Бюллетень № 1

Дата опубликования описания 10.01.80. (51 ) М. Kal.

Н 04 М 5/34

Н 04 N 7/18

Гееударстеанвмб комктет

СССР до девам изеератенвк и вткрытнй (53) УДК621.39

{088.8) (72) Авторы изобретения

В. П. Виноградов и 10. И. Попашенко (71) Заявитель (54) УСТРОЙСТВО ПОДАВЛЕНИЯ СИГНАЛОВ ОТ ПЯТЕ1-(МИШЕНИ ПЕРЕДАЮШЕЙ ТЕЛЕВИЗИОННОЙ ТРУБКИ

Изобретение относится к телевизионным измерительным системам, в частности, к системам, использующим передаю,щие трубки с накоплением зарядов и работающим по точечным объектам.

Известно устройство подавления сигна5 лов от пятен мишени передающей телеви-. зионной трубки, содержащее пороговый блок, вход которого подключен к выходу передающей телевизионной трубки, координатный счетчик, на счетный вход которого поданы тактовые импульсы, выход- исй регистр (1J.

Однако в этом устройстве невозможно обеспечить автоматическую перестройку

15 положения зон подавления.

Белью изобретения является обеспечение автоматической перестройки положения зон подавления.

Для этого в устройство подавления сигналов от пятен мишени передающей телевизионной трубки, содержащее пороговый блок, вход которого подключен к выходу передающей телевизионной трубки, координатный счетчик, на счетный вход которого поданы тактовые импульсы, выходной регистр, введены последовательпо соединенные буферный запоминающий блок, блок формирования зоны сравнения координат, ассоциативньш запоминающий блок и блок управления, второй вход которого соединен с выходом порогового блока, первый, второй, третий и четвертый выходы блока управленич соедиьены соответственно с входом разрешения записи буферного запоминающего блока, с входом управления блока формирования зоны сравнения координат, с входом управления ассоциативного запоми -aiomer блока и с,входом разрешения записи выходного регистра, информационный Bxog которого соединен с выходом буферного запоминающего блока, информационный вход которого соединен с выходом координатного счетчика.

На чертеже изображена структурная электрическая схема предложенного устройства подавления сигналов от пятен

Д пятен оптический тракт системы перекрывается, а координаты из текущей ячейки буферного запоминающего блока 5 передаются в очередную свободную ячейку ассоциативного запоминающего блока 7, после записи координат в который блок

8 управления формирует сигнал запрета записи в буферный запоминающий блок 5 на время трех-четырех строк. Это позволяет исключить возможность повторнойзаписи в ассоциативный запоминающии блок 7 сигнала от пятна, занимающего по вертикали две или три строки.

Предложенное устройство подавления сигналов от пятен мишени передающей телевизионной трубки позволяет обеспечить автоматическую перестройку положения зон подавления и может использоваться, в частности, дпя автоматической селекции цели на фоне звезд, положение ко торых в кадре заранее известно.

Формула изобретения

Устройство подавления сигналов от пятен мишени передающей телевизионной трубки, содержащее поро1 овый блок, вход которого подключен к выходу передающей телевизионной трубки, координатный счетчик, на счетный вход которого поданы тактовые импульсы, выходной регистр, о т и и ч а ю щ е е с я тем, что, с целью обеспечения автоматической перестройки положения зон подавления, введены последовательно соединенные буферный запоминающий блок, блок формирования зоны сравнения координат, ассоциативный запоминающий блок и блок управления, второй вход которого соединен с выходом порогового блока, первый, второй, третий и четвертый выходы блока управления соединены соответственно с входом разрешения записи буферного запоминающегося блока, с входом управления блока формирования зоны сравнения координат, с входом управления ассоциативного запоминающего блока и с входом разрешения записи выходного регистра, информационный вход которого соединен с выходом буферного запоминающего блока, информационный вход которого соединен с вы.ходом координатного счетчика.

Источники информации, принятые во внимание при экспертизе

1. Патент США No. 3869567, кл. Н 04 8 5/21, 1975 (прототип).,5

768537 мишени передающей телевизионной трубки.

Предложенное устройство подавления сигналов от пятен мишени передающей телевизионной трубки содержит пороговый

5 блок 1, передающую тепевизионну10 трубку 2, координатный счетчик 3, выходной регистр 4, буферный запоминающий блок

5, блок 6 формирования зоны сравнения координат, ассоциативный запоминающий блок 7, блок 8 управления.

Устройство подавления сигналов от пятен мишени передающей телевизионной . трубки работает следующим образом.

Видеосигнал передающей телевизионной трубки 2 преобразуется в бинарную форму пороговым блоком 1, в момент появления импульса, на выходе которого происходит перенос кода координат соответствующей точки растра с координатного счетчика 3 в буферный запоминающий блок 5, а затем в блок 6 и в ассоциативный запоминающий блок 7. В ассоциативном запоминающем блоке 7 хранятся коды координат всех пятен, имеющихся в рабочем поле передающей телевизионной трубки 2.

При подаче на вход ассоциативного запоминающего блока .7 кода координат очередного в кадре превышения порога- ЗО вого уровня, начинается цикл ассоциативного поиска, заключающегося в том, чтобы определить, имеются ли среди координат пятна, записанные в ассоциативный запоминающий блок 7, такие, которые з отлича|отся от текущих координат менее, чем на заранее заданную величину. Выпускаемые в настоящее время модули, из которых может быть составлен ассо циативный запоминающий блок 7, выпоп- 4О никит лишь одну ассоциативную операцию.

Невозможность выполнения цикла ассоциативного поиска за один шаг развертки требует введения буферного запоминающего блока 5. Емкость его равна макси- 45 мапьно возможному числу сигналов от точечных объектов, которые могут поступить с выхода порогового блока 1 за время одного цикла ассоциативного поиска. При отрицательном результате ассоциативного SO поиска текущие координаты считаются координатами обнаруживаемого объекта и передаются из буферного запоминающего блока 5 на выходной регистр 4.

Последовательность. операций задается блоком 8 управления. В режиме записи

708537

Составитель И. Грачева

Редактор И. Марховская Техред Э. Чужик Корректор B. Синицкая

Заказ 8515/54 Тираж 7/9. Подписное

БНИИПИ Государственного комитета СССР по дедам изобретений и открытий

113035, Москва Ж-35, Раушская.наб., д. 4/5

Филиал ППП Патент", r. Ужгородом, ул. Проектная, 4
