Реферат



ПРЕОБРАЗОВАТЕЛЬ ВОЛНЫ Н^^ В ВОЛНУ Над , содержащий Т-образное соединение отрезков стандартного и нестандартного прямоугольных волноводов, причем отрезок нестандартного волновода не более чем в два раза тире отрезка стандартного волновода, а узкие стенки отрезков расположены во взаимно перпендикулярных плоскостях.отличающийся тем, что, с целью уменьшения габаритов при одно^ • временном уменьшении потерь при преобразовании, отрезок стандартного волновода установлен на широкой стенке отрезка нестандартного под углом. ' а(f = arcsin -- , Лтгде а - ширина отрезка стандартноговолновода;^f- длина волны в Т-образном соединении ,причем продольные оси отрезков волноводов расположены в одной плоскости, а 'В одном из концов отрезка нестан- g дартного волновода установлен с возможностью продольного перемещения короткозамыкающий поршень.Lк»

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСГЬЪЛИК (19) (11) (51) 4 Н 01 P 1/16 госудм стненный комитет сссР пО делАм изОБРетений и О п.(Рь)тий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMV СВИДЕТЕЛЬСТВУ

1(Ф (21) 2403887/18-09 (22) 06.09.76 (46) 07.11.87, Бюл, Ì 41 (71) Институт радиотехники и электроники АН СССР (72) М.В,Персиков (53) 621,372(088,8) (56) Авторское свидетельство СССР

У 233036, кл, Н 01 P 1/16, 1967. ,(54)(57) ПРЕОБРАЗОВАТЕЛЬ ВОЛНЫ Н<„ В

ВОЛНУ Н, содержащий T-образное соединение отрезков стандартного и нестандартного прямоугольных волноводов, причем отрезок нестандартного . волновода не более чем в два раза шире отрезка стандартного волновода, а узкие стенки отрезков расположены во взаимно перпендикулярных плоскостях, отличающийся тем, что, с целью уменьшения габаритов при одно временном уменьшении потерь при преобразовании, отрезок стандартного волновода установлен на широкой стенке отрезка нестандартного под углом а.

g = агсз5.п— т где a, — ширина отрезка стандартного волновода;

9 - длина волны в T-образном соединении, причем продольные оси отрезков волноводов расположены в одной плоскости, а в одном из концов отрезка нестане дартного волновода установлен с возможностью продольного перемещения короткозамыкающий поршень.

С::

70890?

Изобретение относится к радиотехнике, может использоваться в волноводной СВЧ технике в качестве делителя мощности, в ферритовых циркуляторах и в измерительной технике, Известен преобразователь волны Н„ в волну Н, содержащий Т-образное соединение отрезков стандартного и нестандартного прямоугольных волно- 1ð водов, причем отрезок нестандартного волновода не более чем в два раза шире отрезка стандартного волновода, а узкие стенки отрезков расположены во взаимно перпендикулярных плоскос- )В тях.

Однако у этого преобразователя большие габариты, высокий уровень паразитных волн и ограниченная мощ,ность 20

Цель изобретения — уменьшение габаритов при одновременном уменьшении потерь при преобразовании..

Для достижения этой цели в преобразователе волны Н, в волну Н „, со- 25 держащем Т-образное соединение отрезков стандартного и нестандартного прямоугольных волноводов, причем отрезок нестандартного волновода не более чем в два раза шире отрезка стан- З0 дартного волновода, а узкие стенки отрезков расположены во взаимно перпендикулярных плоскостях, отрезок стандартного волновода установлен на широкой стенке отрезка нестандартного а под углом q = arcsin —, где а- ши т рина отрезка стандартного волновода, ф — длина волны в Т-образном соедит ненни, причем продольные оси отрезков волноводов расположены в одной плос- 40 кости, а в одном иэ концов отрезка нестардартного волновода .установлен с возможностью продольного перемеще ния короткозамыкающий поршень.

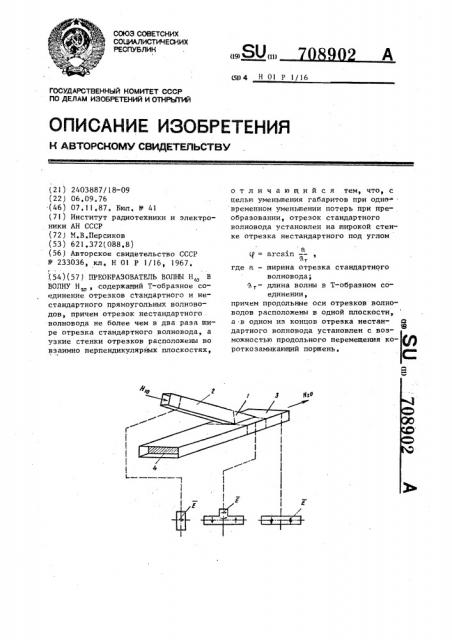

3а чертеже изобр ен преобразова- 45 тель волны Н, в волну Н .

Преобразователь волны Н, в волну

Н содержит Т-образное соединение 1 отрезков стандартного 2 и нестандарт- В0 ного 3 прямоугольных волноводов, Отрезок нестандартного волновода не более чем в два раза шире отрезка стандартного волновода, а узкие стенки отрезков расположены во взаимно перпендикулярных плоскостях. Отрезок

2 стандартного волновода установлен на широкой стенке отрезка 3 нестандартного волновода под углом

B (g = arcsin— т где а — ширина отрезка стандартного волновода;

Ъ вЂ” длина волны в Т-образном соединении, причем продольные оси отрезков расположены в одной плоскости, а в одном из концов отрезка нестандартного волновода 3 установлен с воэможностью продольного перемещения короткозамыкающий поршень 4.

Устройство работает следующим образом, Длину Т-образного волновода, находящегося в области соединения отрезков стандартного 2 и нестандартного 3 волноводов, выбирают из условий оптимального преобразования волны Н в волну Н . Ь = %, где A — длина волны в Т-образном соединении 1, сечение которого соответствует среднему сечению отрезка стандартного волновода 2.

2 и

/ °

1 ср

1 (h =- hd z, с 1, о где L - длина отрезка стандартного волновода 2;

h - среднее значение фазовой скос рости волны Н® в Т-образном соединении 1;

z — - продольная координата, 2

2 lt — k - Ж при k = ——

20 803 где М вЂ” собственное значение волны

H в Т-образном соединении 1.

В предложенном преобразователе волны Ню в волну Н угол наклона отрезка стандартного волновода относительно отрезка нестандартного а (g = arcsin— т

Высокая эффективность преобразователя волны Н„, в волну Н, а следовательно высокая чистота поля волны

Н обеспечиваются выбором размеров ао

Т-образного соединения 1, т.е. углом между волноводами, Отклонения от оптимальньи размеров, связанные с неточностью расчета или изготовления, ухудшают коэффициент преобразования и, соответственно, чистоту поля, Однако, подбирая положение короткозамыкающего поршня 4 можно

708902

Редактор Н.Сильнягина

Заказ 5905

Подписное

Тираж 625

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 компенсировать ухудшение параметров устройства, Таким образом, применение предло,женного устройства дает возможность уменьшить потери при преобразовании, 4 при одновременном уменьшении габаритов и веса, снижении стоимости, улучшении параметров некоторых видов волноводных элементов, что выгодно отличает его от прототипа, Техред А.Кравчук Корректор А.Тяско
