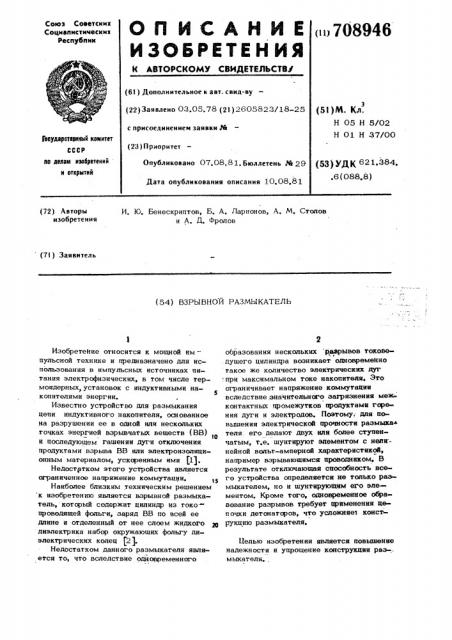

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1ц708946 (61) Дополнительное к авт. свид-ву (22) Зая влено 03.05. 78 (21) 2605823/18-25 с присоединением заявки РЙ (23) Приоритет

Опубликовано 07.08.81. Бюллетень М 29

Дата опубликования описания 10.08.81 (5t)M. Кл.

Н 05 Н 5/02

Н 01 Н 37/00

Гооударотаеииый комитет

СССР по делам изобретений и открытий (53 ) УД К 62 1.384, .6 (088.8) И. IG. Бенескриптов, Б. А. Ларионов, А. М. Столов и A. l1. Фролов (72) Авторы изобретения (71) Заявитель (54) ВЗРЫВНОЙ РАЗМЫКАТЕЛЬ образования нескольких разрывов токоведущего цилиндра возникает одновременно такое же количество электрических дуг .при максимальном токе накопителя, Это ограничивает напряжение коммутации вследствие значительного эахрязнения меж" контактных промежутков продуктами горения дуги и электродов. Поэтому; для повышения электрической прочности размыка теля его делают двух или более ступенчатым, т.е. шунтируют элементом с нели нейной вольт-амперной характеристикой, например взрывающимся проводником, В результате отключающая способность всего устройства определяется не только размыкателем, но и шунтирующим его элементом. Кроме того, одновременное обравование разрывов требует применения цепочки детонаторов, что усложняет конст рукцию раэмыкателя.

Изобретение относится к мощной им— пульсной технике и предназначено для использования в импульсных источниках питания электрофизических, в том числе термоядерных, установок с индуктивными накопителями энергии.

Известно устройство для размыкания цепи индуктивного накопителя, основанное на разрушении ее в одной или нескольких точках энергией взрывчатых веществ (ВВ) о и последующем гашении дуги отключения продуктами взрыва ВВ или электроиэоляционным материалом, ускоренным ими (1).

Недостатком этого устройства является ограниченное напряжение коммутации.

Наиболее близким техническим решением к изобретению является взрывной размыкатель, который содержит цилиндр из токопроводящей фольги, заряд ВВ по всей ее длине и отделенный от нее слоем жидкого 2р диэлектрика набор окружающих фольгу диэлектрических колец (2).

Недостатком данного размыкателя sansется то, что вследствие одйовременного

Целью изобретения является повышение надежности и упрощение конструкции раэ-. мыкателя., 708946 4 ля, н отпадает необходимость шунтирования его нелинейным элементом. Лальнейшее образование разрывов токоведушего е- элемента после полной коммутации тока в нагрузку позволяет получить необходи5 мый запас электрической прочности размыка геля.

Исключение нелинейного элемента, взрывающегося проводника, и иницииро10 ванне заряда ВВ одним детонатором существенно упрощают конструкцию в обспужнвание размыкателя.

Равномерность р ас предепен ия на пряження по разрывам при высокой скорости нх образования определяется равенством межзпекгродных емкостей, а электрическая прочность каждого разрыва, заполненного диэлектриком, близка к максимальному напряжению коммутацнИ.

Это достагается тем, что в предпагае мом размыкатепе, содержащем трубчатый токоведущнй эпемент, заполненный диэпе ктрнком, асваченннй набором днэпектрнч скнх колец с различным внутренним диаметром, чередующихся между собой н ох ваченных нзопирующнм защитным цнпинд ром, заряд взрывчатого вещества и капсюпь-детонатор, заряд взрывчатого вещес ва, выполненный в виде стержня с капсюпем-детонатором на одном нз торцов, ра положен на оси токоведушего элемента вдопь всей exî длины.

Кроме того, в качестве диэлектрика попьзован парафиновый цилиндр, заполнен ный маслом, а диэлектрические копьца а мированы мегаппнческими вставками

Т-образного сечения, На чертеже изображен предпагаемый размыкатепь, разрез. 20

Размыкатепь содержит токоведущий цилиндр 1, контактирующий с токоцодводящнм фпанцем 2, заряд ВВ в виде шнура нпи стержня 3, комбинированный дн электрик 4, армированные металлическими Т-образного сечения вставками диэлектрические копьца 5, охваченные зашитнымн эпектронзопяцнонным цилиндром 6.

Размыкатепь имеет затворный узел для установки заряда BB н детонатора непо 30 средственно перед егo срабатыванием.

Размыкагепь работаег следующим образом. При подрыве с торца заряда ВВ давление дегонационной,вопны, распространяющейся вдопь заряда, переда35 ется через днзпектрик 4 токоведушему цнпнндру- 1. Под действием этого давпения происходит кольцевой разрез цнпнндра сначапа на острых кромках метаппнческой вставки первого диэлектрического 0 кольца 5, затем второго и г.д„ При об« разованнн первого разрыва под действием н;"спряжения на дуге часть тока накопителя нереходнт в нагрузку. Прн образовании второго разрыва в нем возникает дуга при нескопько меньшем токе. Величина тока луги в каждом последующем разрыве уменьшается по сравнению с предшествующим..Вспедствне этого обS0 пегчаюгся усповия дугогашення в поспедуюших разрывах н увепнчнвается элекгрнче« скан прочность раэмыкателя. Прн этом возрастает общее напряжение коммутация, т.е. откпючающая способность размыкаге

Ф ор мупа изобретения

1. Взрывной размыл<атель, содержащий грубматый токоведушнй элемент, заполненный диэлектриком, охваченный набором диэлектрических колец с различным внутренним диаметром, чередующихся между собой и охваченных изопируюшим защитным цилиндром, заряд взрывчатого вещества и капсюпь-детонатор, о т л и ч а— ю щ н и с я тем, что, с целью повышения надежности и упрощения конструкции устройства, заряд взрывчатого вещества, выполненный в виде стержня с капсюлемдетонатором на одном из торцов, распопожен на оси гоковедушего элемента вдопь всей его длины, 2. Разрыкатепь по п. 1, о т п н ч а— ю ш и и с я тем, что и качестве запопняющего диэлектрика использован парафиновый цилиндр, заполненный маслом.

3. Размыкатель по п. 1, о т л я ч а— ю шийся тем, что днзпектрнческие кольце армированы мегаппическими вставками Т-образного сечения.

Источники информации, принятые во внимание при экспертизе

1. Войтенко А. Е, н лр. Взрывной многоэазорный раэмыкагепь ПТЭ, 1976, ¹ 4, с. 47.

2. Авторское свндетепьсгво СССР № 455716, кл. Н 05 Н 5/ОО, 1972 (прототип).
