Реферат



ЛИНЕЙНЫЙ УСКОРИТЕЛЬ ЭЛЕКТРОНОВ; содержащий инжектор, две ускорЯ(в1 ющие секции, источник высокочастотной мощности, соединенный через волноводный тракт с первой ускоряющей секцией, отличающийся тем, что, с целью увеличения выходной энергии ускоренных электронов и уменьщения энергетического разброса частиц, вторая ускоряющая секция выполнена из двух подсекций, соединенных цепью обратной связи, содержащей фазовращатель, а между подсекциями установлен импульсный дефлектор.

СОЮЗ СОВЕТСКИХ

С МИАЛИСТИЧЕСКИХ

РЕСПУБЛИН,„SU„;, 08952 (59 4 Н 05 Н 702

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2613601/18-25 (22) 10.05.78 (46) 07.12.85. Бюл. У 45 (71) Московский ордена Трудового Красного Знамени инженерно-физический институт (72) Б. 10. Богданович и В. А. Останин (53) 621.364.6 (088.8) (56) 1. "Ускорители". Сборник, вып. V

Госатомиздат, 1963, с. 75 — 89.

2. Авторское свидетельство СССР по заявке 11 2479620/18 — 25, кл. Н 05 Н 7/02, 20.10.77. (54) (57) ЛИНЕЙНЫЙ УСКОРИТЕЛЬ ЭЛЕК—

ТРОНОВ, содержащий инжектор, две ускоряе . юшие секции, источник высокочастотной мощ. ности, соединенный через волноводный тракт с первой ускоряющей секцией, о т л и ч аю шийся тем, что, с целью увеличения выходной энергии ускоренных электронов и уменьшения энергетического разброса частиц, вторая ускоряющая секция выполнена из двух подсекций, соединенных цепью обратной связи, содержашей фазоврагцатель, а между подсекциями установлен импульсный дефлектор.

708952

10

Редактор С. Титова

Техред Т.

Заказ 8124/1

Тираж 793 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к ускорительной технике, в частности к линейным электронным ускорителям (ЛЭУ) с сильноточными пучками и малой длительностью импульса тока, и предназначено для использования в ядерной физике, оадиационной химии, активационном анализе, лучевой терапии и т.д.

Известны линейные электронные ускоригели с обратным вводом мощности Г Ц.

Недостатком ускорителя с рекунерацией в.ч. мощносги является сложность конструк-.ции, обусловленная наличием петли обратного ввода мощности с регулирующим элементом и смесителем. Кроме того, на высоком уровне мощности возникают значительные перенапряжения в высокочастотном тракте, что приводит к высокочастотному пробою.

Наиболее близок к предлагаемому линейный ускоритель электронов, содержащий

t инжектор, две ускоряющие секции, источник высокочастотной мощности, соединенный через волноводный тракт с первой ускоряющей секцией Г2Ъ

Вторая секция вместе с каналом обратной связи и фазовращатель образует резонатор на бегущей волне (РБВ), который выполняет функции накопительного и ускоряющего устройства.

Однако за счет дополнительного ускорения в РБВ можно увеличить энергию частиц не более чем в два раза.

В связи с тем, что напряженность электрического поля во второй секции после переброса фазы спадает, дополнительно ускоренные электроны имеют большой разброс по энергии.

Цель изобретения — повышение выходной энергии ускоренных электронов и уменьшение энергетического разброса частиц.

Поставленная цель достигается тем, что вторая секция выполнена из двух подсекций, соединенных цепью обратной связи, содержа.щей фазовращатель, а между подсекциями установлен импульсный дефлектор, !

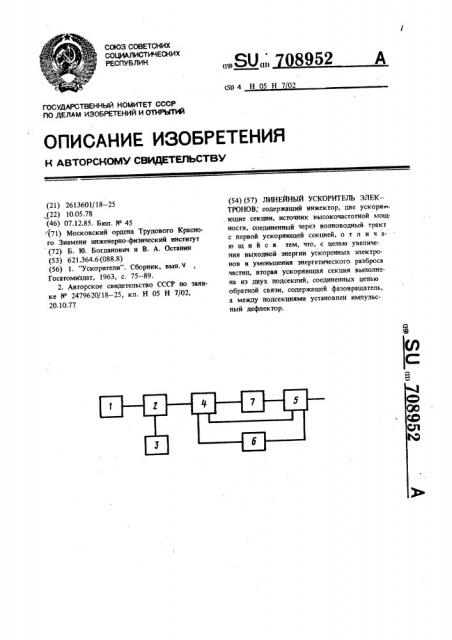

Структурная электрическая схема предлагаемого ускорителя приведена на чертеже.

Ускоритель состоит из инжектора 1, первой ускоряющей секции 2, источника в.ч. мощности 3, второй, ускоряющей секции, состоящей из двух подсекций — тормозящей 4 и ускоряющей 5, соединенных цепью обратной связи с фазовращателем 6, и импульсного дефлектора 7, расположенного между подсекциями.

Тормозящая подсекция 4 вместе с ускоряющей подсекцией 5, каналом обратной связи и фазовращателем 6 образуют РБВ, который выполняет функции накопительного и ускоряющего устройства.

При влете ускоренного пучка нэ первой секции в тормозящую подсекцию происходит возбуждение РБВ, причем в течение первой части импульса тока дефлектор 7 работает в режиме, при котором пучок из подсекции

4 не попадает в подсекцию 5. При определенных условиях напряженность электрического поля в ускоряющей подсекции 5 может бьгть значительно выше, чем в подсекции 4, Электрическая длина линии связи между подсекциями выбрана таким образом, что разкость фаз в.ч. колебаний на входе в подсекции 4 и 5 равна 180 . Поле в тормозящей подсекции возбуждается в противофазе по отношению к фазам колебаний в первой секФ ции и ускоряющей подсекции. Если в некоторый момент в.ч. импульса на дефлектор 7 подать управляющий импульсный сигнал, в течение которого пучок, вылетающий иэ подсекции 4, будет поступать в подсекцию 5, в оставшуюся часть импульса частицы будут дополнительно ускоряться в подсекции 5.

В течение всего времени ускорения в подсек1(ию 5 через цепь обратной связи поступает в.ч. мощность из тормозящей подсекции.

Поэтому ускоренные здесь электроны имеют малый энергетический разброс.
