Реферат

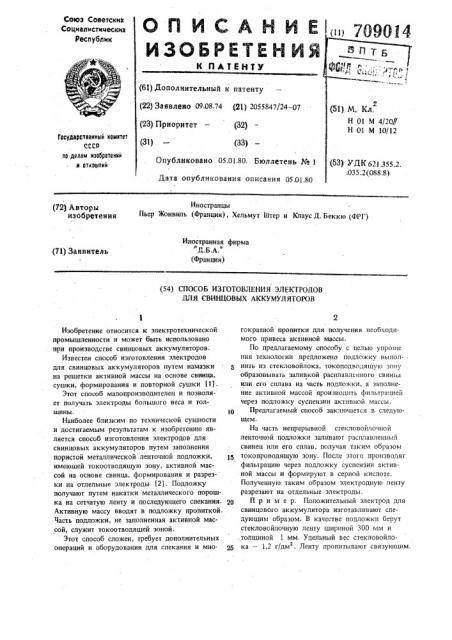

Союз Советских

Социалистимеских

Республик (61) Дополнительный к патенту (22) Заявлеио 09.08.74 (21) 2055847/24 — 07 (23) Приоритет — (32) 1ооударотеенный камнтет

СССР оо делам нзооретеннй н отноытнй

Опубликовано 05.01.80. Бюллетень уе 1

Дата опубликования описания 05.01.80 (72) Авторы изобретения

Иностранцы

Пьер Жонвиль (Франция), Хельмут Штер и КлаусД. Беккю (ФРГ) Иностранная фирма.

Д.Б.А. (Франция) (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

ДЛЯ СВИНЦОВЫХ АККУМУЛЯТОРОВ

Изобретение относится к электротехнической промышленности и может быть использовано при производстве свинцовых аккумуляторов.

Известен способ изготовления электродов для свинцовых аккумуляторов путем намазки на решетки активной массы на основе свинца, сушки, формирования и повторной сушки 11).

Этот способ малопроизводителен и позволяет получать электроды большого веса и толшины.

Наиболее близким по технической сушности и достигаемым результатам к изобретению является способ изготовления электродов для свинцовых аккумуляторов путем заполнения пористой металлической ленточной подложки, 1ч имеюшей токоотводящую зону, активной массой на основе свинца, формирования и разрезки на отдельные электроды (21. Подложку получают путем накатки металлического порошка на сетчатую ленту и последующего спекания. 2п

Активную массу вводят в подложку пропиткой.

Часть подложки, не заполненная активной массой, служит токоотводящей зоной.

Этот способ сложен, требует дополнительных операций и оборудования для спекания и мно гократной пропитки для получения необходимого привеса активной массы.

По предлагаемому способу с целью уцроще ния технологии предложено подложку выполнить из стекловойлока, токоподводящую зону образовывать заливкой расплавленного свинца или его сплава на часть подложки, а заполнение активной массой производить фильтрацией через подложку суспензии активной массы.

Предлагаемый способ заключается в следующем.

На часть непрерывной стекловойлочной ленточной подложки заливают расплавленный свинец или его сплав, получая таким образом токопро водящую зону. Посл е это го про изводят фильтрацию через подложку суспензии активной массы и формируют в серной кислоте.

Полученную таким образом электродную ленту разрезают на отдельные электроды.

Пример. Положительиьш электрод для свинцового аккумулятора изготавливают следующим образом. В качестве подложки берут стекловойлочную ленту шириной 300 мм и толщиной 1 мм. Удельный вес стекловойлока — 1,2 г/дм . Ленту пропитывают связуюгцим.

709014

Составитель 10. Драгомирова

Техред H.5a6ypxa КоРРектор Е. Папп

Редактор В.. Фельдман

Тираж . 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, k — 35, Раушская наб., д. 4/5

Заказ 8543/57 — — †††††.о

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4 дя получения токопроводящей зоны производят металлиэацию части ленты распылением расплавленного сплава свинца с сурьмой (5 мас.% сурьмы, 95 мас,% свинца). Ширина металлизированной части —: 30 мм, Токоотводящую зону уплотняют прокаткой. Затем приготавливают суспензию смеси порошка свинца и окиси свинца в деионизированной воде, и производят фильтрацию суспензии через подложку, после чего обрабатывают в растворе серной 10 кислоты плотностью 1,26 г/см, сушат на воздухе при 50 С, режут на отдельные электроды, выдерживают на воздухе при 50 C и относительной влажности 50% в течение 24 ч, формируют, и повторно высушивают. 15

Предложенный способ позволяет значительно упростить технологию изготовления . электродов для свинцовых аккумуляторов эа счет исключения операции спекания и многократной пропитки. 20

Формула изобретения

Способ изготовления электродов для свинцовых аккумуляторов путем заполнения пористой ленточной подложки, имевшей токоотводящую зону, активной массой на основе свинца, формирования и разрезки на отдельные . электроды, отличающийся тем, что, с целью упрощения технологии, подложку выполняют иэ стекловойлока, токопроводящую зону образуют заливкой расплавленного свинца или его сплава на часть подложки, а заполнение активной массой производят фильтрацией через подложку суспензии активной массы.

Источники информации, принятые во внимание при экспертизе

1. Ласоян М. А. Химические источники тока.

JI., "Энергия", 1969, с. 228 — 251.

2. Авторское свидетельство СССР Х 155511 кл. Н 01 М 4/20; 1961.
