Способ автоматического регулирования процесса выпаривания

Способ автоматического регулирования процесса выпаривания

Иллюстрации

Показать все

Реферат

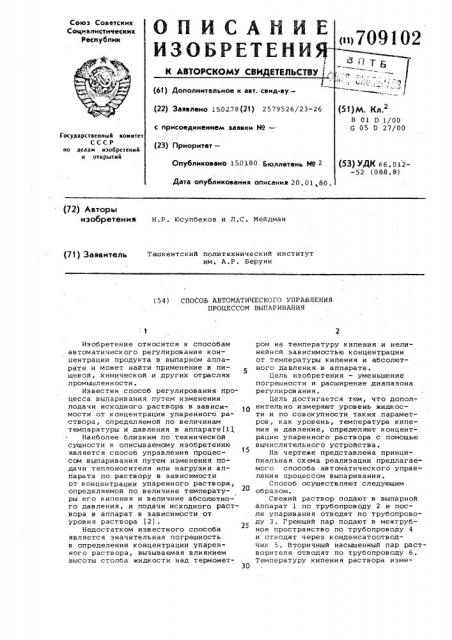

ОПИСАНИЕ

ИЗОБРЕТЕНИЯСоюз Советских

Социалистических

Республик

<»i709102

>- ТБ

К ЛВтО СКОМУ СВИД тИЛЬСтв I -.. . с

» (61) Дополнительное к авт. свид-ву(22) Заявлено 150278 (21) 2579526/23-26 с присоединением заявки № (23) Приоритет—

Опубликовано 15.01,80. Бюллетень ¹ 2

Дата опубликования олисания 20.01,80. (51)М. Кл.

В 01 D 1/00

G 05 D 27/00

Государственный комнтет

СССР по делам нзобретеннй н открытнй (53) УДК Бб 012-52 (088. 8) (72) ASTOpbl изОбретения н. р. юсупбеков и л.с, мейдман (71) ЗаяВИтЕЛЬ Ташкентский политехнический институт им. A.P. Беруни (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ВЫПАРИВАНИЯ

Изобретение относится к способам автоматического регулирования концентрации продукта в выпарном аппарате и может найти применение в пи- 5 щев ой, химической и других отраслях промышленности.

Известен способ регулирования процесса выпаривания путем иэменения подачи исходного раствора в зависимости от концентрации упаренного раствора, определяемой по величинам темпаратуры и давления в аппарате(1).

Наиболее близким по технической сущности к описываемому изобретению является способ управления процессом выпаривания путем изменения подачи теплоносителя или нагрузки аппарата по раствору в зависимости от концентрации упаренного раствора, определяемой по величине температуры его кипения и величине абсолютного давления, и подачи исходного раствора в аппарат в зависимости от уровня раствора (2) .

Недостатком известного способа является значительная погрешность в определении концентрации упаренного раствора, вызываемая влиянием высоты столба жидкости над термомет30 ром на температуру кипения и нелинейной зависимостью концентрации от температуры кипения и абсолютного давления в аппарате, Цель изобретения — уменьшение погрешности и расширение диапазона регулиров ания.

Цель достигается тем, что дополнительно измеряют уровень жидкости и по совокупности таких параметров, как уров ень, температура кипения и давление, определяют концентрацию упаренного раствора с помощью вычислительного устройства.

На чертеже представлена принципиальная схема реализации предлагаемого способа автоматического управления процессом выпаривания.

Способ осуществляют следующим образом.

Свежий раствор подают в выпарной аппарат 1 по трубопроводу 2 и после упаривания отводят по трубопроводу 3. Греющий пар подают в межтрубное пространство по трубопроводу 4 и отводят через конденсатоотводчик 5. Вторичный насыщенный пар растворителя отводят по трубопроводу 6.

Температуру кипения раствора иэме709102

Составитель T. 1улкова

Редактор Н. Корченко Техред О.АндрейкоКорректор A. Гриценко

Заказ 86 35/5 Тираж 809 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушсая наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, ряют термометром 7 и преобразователем 8, уровень столба жидкости над термометром — прибором 9, абсолютное давление в верхней части выпарного аппарата — прибором 10. Сигналы от измерительных приборов температуры, уровня и давления направляют на вычислительное устройство 11, которое, используя соответствующую нелинейную з ав исимость концентрации от указанных параметров, на своем выходе формирует стандартный сигнал, пропорциональный концентрации кипящего раствора. Регулятор 12 изменяет выдачу упаренного раствора или подачу греющего пара, поддерживая необходимую величину концентрации упаренного раствора на заданном оптимальном значении.

Формула изобретения

Способ автоматического управления процессом выпаривания путем изменения подачи теплоносителя или нагрузки аппарата по раствору в зависимости от концентрации упаренного раствора, определяемой по величине температуры его кипения и величине абсолютного давления, о т л ич а ю шийся тем, что, с целью уменьшения погрешности и расширения диапазона регулирования, дополнительно измеряют уровень жидкости и по совокупности указанных параметров определяют концентрацию упаренного раствора с помощью вычислительного устройства.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии Р 1168087, кл. G 3 R 1969.

2. Патент США 9 2748849, 2О кл. 159-44, 1956.
