Класс 21dÐ, б„

СССР

Ла 70917

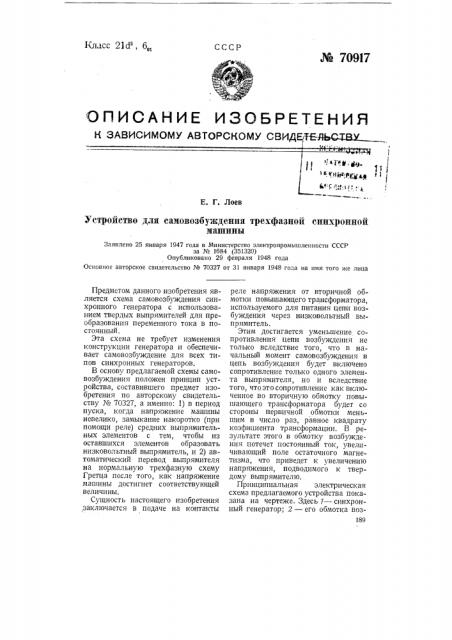

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н BABMCtlMOMV ABTOPCMOMY 0НИДБТЕЖЯ ВХ =.

71

11 ) 1

Е. Г. Лоев

Устройство дла самовозбуждения трехфазной синхронной машины

Заявлено 25 января 1947 года в Министерство электропромышленности СССР эа № 1684 (351320) Опубликовано 29 февраля 1948 года

Основное авторское свидетельство № 70327 от 31 января 1948 года на имя того же лица

Предметом данного изобретения является схема самовозбуждения синхронного генератора с использованием твердых выпрямителей для преобразования переменного тока в постоянный.

Эта схема не требует изменения конструкции генератора и обеспечивает самовозбуждение для всех типов синхронных генераторов.

В основу предлагаемой схемы самовозбуждения положен принцип устройства, составившего предмет изобретения по авторскому свидетельству № 70327, а именно: 1) в период пуска, когда напряжение машины невелико, замыкание накоротко (при помощи реле) средних выпрямительных элементов с тем, чтобы из оставшихся элементов образовать низковольтный выпрямитель, и 2) автоматический перевод выпрямителя на нормальную трехфазную схему

Гретца после того, как напряжение машины достигнет соответствующей величины.

Сущность настоящего изобретения заключается в подаче на контакты реле напряжения от вторичной обмотки повышающего трансформатора, используемого для питания цепи возбуждения через низковольтный выпрямитель.

Этим достигается уменьшение сопротивления цепи возбуждения не только вследствие того, что в начальный момент самовозбуждения в цепь возбуждения будет включено сопротивление только одного элемента выпрямителя, но и вследствие того, что это сопротивление как включенное во вторичную обмотку повышающего трансформатора будет со стороны первичной обмотки меньшим в число раз, равное квадрату коэфициента трансформации, В результате этого в обмотку возбуждения потечет постоянный ток, увеличивающий поле остаточного магнетизма, что приведет к увеличению напряжения, подводимого к твердому выпрямителю.

Принципиальная электрическая схема предлагаемого устройства показана на чертеже. Здесь 7 — синхронный генератор; 2 — его обмотка воз189 № 70917 буждения; 3 — выпрямитель по схеме Гретца, составленный из купроксных, селеновых или других твердых выпрямительных элементов; 4— трансформатор с обмотками тока и напряжения для питания выпрямителя; 5 — реле напряжения; б — его подвижные контактные мостики, осуществляющие корЬткое замыкание средних элементон 7 выпрямителя 3;

8 — концевые элементы выпрямителя

3; 9 — повышающий трансформатор напряжения 10 — регулировочный реостат; 11 — пусковая кнопка.

Самовозбуждение синхронного генератора осуществляется нажатием (в течение 1 — 2 секунд) кнопки 11, включающей трансформатор 9. В этот период реле 5 своими мостиками б замыкает накоротко выпрямительные элементы 7 и подает напряжение от вторичной обмотки трансформаОтв. редактор М. М. Акаыжн

190 тора 9 на концевые элементы 8, образующие низковольтный выпрямитель.

После повышения напряжения синхронного генератора 1 до величины, при которой может работать весь выпрямитель, реле 5 размыкает шунты 1Z двух фаз выпрямительной схемы и переводит ее в нормальную трехфазную схему Гретца, Предмет изобретения

Устройство для самовозбуждения трехфазной синхронной машины по авторскому свидетельству № 70327, отличающееся тем, что на подвижные контактные мостики реле напряжения подано напряжение от вторичной обмотки трансформатора напряжения, используемого для питания цепи возбуждения через низковольтный выпрямитель.
