Реферат

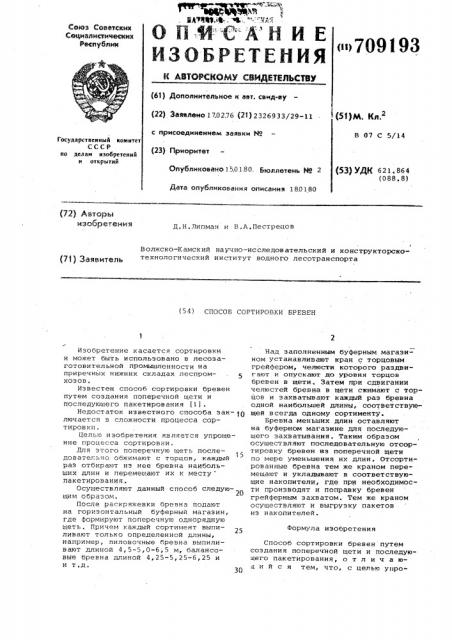

"„%@йнЖ„, О и И IL "А Н И Е

ИЗОБРЕТЕНИЯ

«»709193

4 ;@

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ау (22) Зайвлеио 170276 (21) 2326933/29-11 с присоединением заявки Йо (23) Приоритет

С)публиковаио 1501,80. Бюллетень М 2

Дата опубликования описания 180180 (51)М. Кл.2

В 07 С 5/14

Государственный коинтет

СССР по делан нзобретеннй н открытнй (53) Уд К 621,864 (088 ° 8) Д.Н.лкпман к В.A.Ïåñòðåöoâ б

Волжско-Камский научно-исследовательский и конструкторско(71) з „Ви „технологический институт водного лесотранспорта

{54) СПОСОБ СОРТИРОВКИ БРЕВЕН

Формула изобретения

Способ сортировки бревен путем создания поперечной щети и последуюцего пакетирования, о т л и ч а юц и и с я тем, что, с целью упроИзобретение касается сортировки и может быть использовано в лесозаготовительной промышленности на приречных нижних складах леспромхозов.

Известен способ сортировки бревен путем созданкя поперечной щетк к последующего пакетирования (11.

Недостаток известного способа зак- 1g лючается з сложности процесса сортировки.

Цель:a кзобретения является упрощенке процесса сортировки.

Для этого поперечную щеть последовательно обжкмают с торцов, каждый раз отбирают кз нее бревна наибольших длкн и перемещают кх к месту пакетирования.

Осуществляют данный способ следующим образом, После раскряжевкк бревна подают на горкзонтальный буферный магазин, где формируют поперечную однорядную щеть. Причем каждый сортимент выпиливают только определенной длины, например, пкловочные бревна выпиливают длиной 4,5-5,0-6, 5 м, балансовые бревна длиной 4,25-5,25-6,25 и к т.д. зо

Над заполненным буферным магазином устанавливают кран с торцовым грейфером, челюсти которого раздвигают к опускают до уровня торцов бревен в щети. Затем при сдвигании челюстей бревна в щети сжимают с торцов и захватывают каждый раз бревна одной наибольшей длины, соответствующей всегда одному сортименту.

Бревна меньших длин оставляют на буферном магазине для последующего захватывания. Таким образом осуществляют последовательную отсорткровку бревен иэ поперечной щети по мере уменьшения их длин. Отсортированные бревна тем же краном перемещают и укладывают в соответствующие накопители, где при необходимости производят и поправку бревен грейферным захватом. Тем же краном осуществляют и выгрузку пакетов кз накопителей.

Составитель Л-Трофимчук

Редактор В.Трубченко Техред М.Петко Корректор Г. Назаров а

Заказ 8644/9 Тираж 677 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 щения процесса сортировки, поперечную щеть последовательно обжимают с торцов, каждый раз отбирают из нее бревна наибольших длин и перемешают их к месту пакетирования.

Источники информации, принятые во внимание при экспертизе

1. Патент CMA 9 3467253, кл.21476, 1969.
