Способ промывки внутренней поверхности емкости
Иллюстрации
Показать всеРеферат

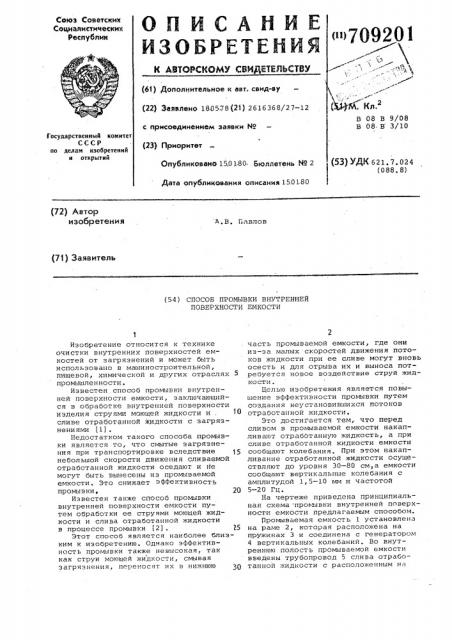

Союз Советских
Социалистических
Республик
«»7092 (61) Дополнительное к авт. свид-ву (22) Заявлено 180578 (21) 2616368/27-12
В 08 В 9/08 в 08. В 3/10 с присоединением заявки ¹
Государственный комитет
СССР но делам изобретений и открытий (53) УДК 621 ° 7.024 (088. 8) (23) Приоритет
Опубликовано 15.0 1.80. Б оллетень Ю 2
Дата опубликования описанию 150180 (72) Автор изобретения А.В. Павлов (71) Заявитель (54) СПОСОБ ПРОМЫВКИ ВНУТРЕННЕИ
ПОВЕРХНОСТИ ЕМКОСТИ
Изобретение относится к технике очистки внутренних поверхностей емкостей от загрязнений и может быть использовано в машиностроительной, пищевой, химической и других отраслях 5 промышленности.
Известен способ промывки внутренней поверхности емкости, заключающийся в обработке внутренней поверхности изделия струями моющей жидкости и . 10 сливе отработанной жидкости с загрязнени ями (1) .
Недостатком такого способа промывки является то, что смытые загрязнения при транспортировке вследствие небольшой скорости движения сливаемой отработанной жидкости оседают и не могут быть вынесены нз промываемой емкости. Это снижает э Ффективность промыв ки, 20
Известен также спосоо промывки внутренней поверхности емкости путем обработки ее струями моющей жидкости и слива отработанной жидкости в процессе промывки (2) . 25
Этот способ является наиболее близким к изобретению. Однако эффективность промывки также невысокая, так как струи моющей жидкости, смывая загрязнения, переносят их в нижнюю 0 часть промываемой емкости, где они из-за малых скоростей движения потоков жидкости при ее сливе могут вновь осесть и для отрыва их и выноса потребуется новое воздействие струй жидкости.
Целью изобретения является повышение эффективности промывки путем создания неустановившихся потоков отработанной жидкости.
Это достигается тем, что перед сливом в промываемой емкости накапливают отработанную жидкость, а при сливе отработанной жидкости емкости сообщают колебания. При этом накапливание отработанной жидкости осуществляют до уровня 30 — 80 см,а емкости сообщают вертикальные колебания с амплитудой 1, 5 — 10 мм и частотой
5-20 Гц.
На чертеже приведена принципиальная схема промывки внутренней поверхности емкости предлагаемым способом.
Промываемая емкость 1 установлена на раме 2, которая расположена на пружинах 3 и соединена с генератором
4 вертикальных колебаний. Во внутреннюю полость промываемой емкости введены трубопровод 5 слива отработанной жидкости с расположенным н»
709201 нем трубопроводом 6 подачи моющей жидкости и рабочей форсункой 7, изог-. нутый трубопровод 8, соединенный с мерной трубкой 9.
Промывка осуществляется следующим образом. 5
По трубопроводу 6 к рабочей форсунке 7 под давлением подают моющую жидкость. Моющая жидкость, поступая в форсунку 7,выбрасывается из ее сопел на поверхность промываемой емкости .Лля повышения воздействия струй жидкости на загрязнения поверхности рабочую форсуйку 7 перемещают, передвигая трубопровод 6 в опоре фланца трубопровода 5. Струи жидкости воздействуют на загрязнения, смывая их,образуя при рас- текании по поверхности потоки и унося отмытые загрязнения в нижнюю часть емкости. Перед сливом в нижней части промываемой емкости 3 накапливают отработанную жидкость до уровня 20
30-80 мм, и при сливе ее включают генератор 4 и сообщают промываемой емкости вертикальные колебания с амплитудой 1,5-10 мм и частотой 5-10 Гц.
Это создает неустановившиеся потоки отработанной жидкости.
Обеспечение слабовыраженного Волнового движения накапливаемой жидкости не нарушает направленного движения,потоков моющей жидкости с загрязнениями по дну емкости, а способствует нахождению загрязнений во взвешенном состоянии в отработанной жидкости. Благодаря этому обеспечивается высокая эффективность промывки. За уровнем моющей жидкости наблюдают с помощью изогнутого тру бопровода 8 и мерной трубки.9. При достижении необходимой чистоты промываемой емкости прекращают подачу моющей жидкости к рабочей форсунке, проводят полный слив жидкости из емкости к рабочей форсунке и выключают генератор 4.
Применение предлагаемого способа при.промывке внутренних поверхностей различных емкостей по сравнению с известными способами позволит повысить эффективность промывки, ее качество, а также сократить время промывки. формула изобретения
1. Способ промывки внутренней поверхности емкости путем обработки ее струями моющей жидкости и слива отработанной жидкости, о т л и ч а юшийся тем, что, с целью повышения эффективности промывки путем создания неустановившихся потоков отработанной жидкости, перед сливом в емкости накапливают отработанную жидкость, а при сливе отработанной жидкости емкости сообщают колебания.
2. Способ по п.1, о т л и ч а юшийся тем, что накапливание отработанной жидкости осуществляют до уровня 30-80 см, а емкости сообщают вертикальные колебания с амплитудой 1,5-10 мм и частотой 5-20 Гц.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 412041, кл. В 08 В 3/02, 1972.
2 ° Авторское свидетельство СССР
Р 454946, кл. В 08 В 9/08, 1973.
