Реферат

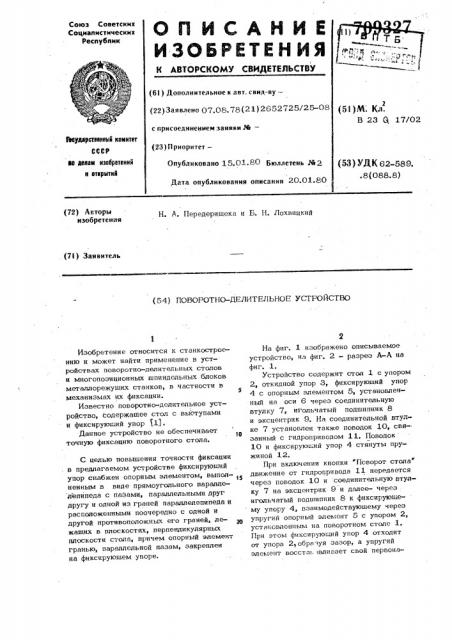

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) За я влено 07.08. 78 (2 1) 26 52725/25-08 (51) М; Кл.

В 23 (3 17/02 с присоединением заявки М—

3Ъеударстеенный квинтет

CCCP ва денны нэебретеннй н втнрытнй (23) П риоритет—

Опубликовано 15.01.80 Бюллетень Ж2

Дата опубликования описания 20.01.80 (53) УД3(62-589. .8(088.8) Н. А. Передеришека и Б. Н. Лохвицкий (72) Авторы изобретения (71) Заявитель (54) ПОВОРОТНО-ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

%0

Изобретение относится к станкостроению и может найти применение в устройствах поворогно-делнтельных столов и многопозиционных шпиндельных блоков металлорежушях станков, в частности в механизмах их фиксации.

Известно поворотно-делительное устройство, содержашее стол с выс:тупами и фиксируюший упор (1).

Данное устройство не обеспечивает точную фиксацию поворотного стола.

С целью повышения точности фиксации . в предлагаемом устройстве фиксируюший упор снабжен опорным элементом, выпол- > ненным в виде прямоугольного параллелепипеда с пазами, параллельными друг другу и одной из граней параллелепипеда и расположенными поочередно с одной и другой противоположных его граней, лежаших в плоскостях, перпендикулярных плоскости стола, причем опорный элемент гранью, параллельной лазам, закреплен на фи кс ируюшем упоре.

На фиг. 1 изображено описываемое устройство, на фиг. 2 — разрез A-А на фиг. 1.

Устройство содержит стол 1 с упором

2, откидной упор З, фиксируюший упор

4 с опорным элементом 5, установлен- ный на оси 6 через соединительную втулку 7, игольчатый подшипник 8 и эксцентрик 9. На соединительной втулке 7 установлен также поводок 10, связанный с гидроприводом 11. Поводок

10 и фиксируюший упор 4 стянуты пружиной 12.

При включении кнопки Поворот стола движение от гидропривода 11 передается через поводок 10 и соединительную втулку 7 на эксцентрик 9 и далее- через игольчатый подшипник 8 к фиксируюшему упору 4, взаимодействуюшему через упругий опорный элемент 5 с упором 2, установленным на поворотном столе 1.

При этом фиксируюший упор 4 отходит от упора 2, образуя зазор, а упругий элемент восстш, вливает свой первона709327 печиваюшую стабильность усилия сжатия опорного элемента 5 упора 4.

Формула изобретения

Поворотно-делительное устройство, содержащее стол с выступами и фиксирующий упор, о т л и ч а ю ш е е с я тем, что, с целью повышения точности фиксации, фиксирующий упор снабжен опорным элементом, выполненным в виде прямоугольного параллелепипеда с пазами, параллельными друг другу и одной из граней к параллелепипеда и расположенными поочередно с одной и другой противоположт ных его граней, лежащих в плоскостях, перпендикулярных плоскости стола, причем опорный элемент гранью, параллелья ной пазам, закреплен на фиксирующем упоре.

3 чальный размер: фиксирующий упор 4 под воздействием поводка 10 выводится из положения фиксации {показано на фиг. 1 пунктиром). Стол поворачивает ся из позиции в позицию, а откидной упор 3 скользит по образующей поверхности стола 1 до тех пор, пока не запа.— ч дет в положение взаимодействия со сле дующим упором 2.

Далее подаетоя команда на фиксацию стола. Шток гидроцилиндра 11 перемешается в обратном направлении, поводо

10,поворачивается с фиксирующим упором 4 до тех пор, пока опорный элемен

5 не будет введен в положение взаимодействия с упором 2. При дальнейшем движении эксцентрика 9 осушествляетс продольное перемещение упора 4 и сжа тие опорного элемента 5 на величину усилия, определяемого полржением эксцентрика 9 в момент окончания хода поршня гидроцилиндра 11. Последний имеет ограниченную длину .хода, о6есИсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 607707,.кл.В23 Я 7/02, 28.05.76 (прототип) 70932 7
