Реферат

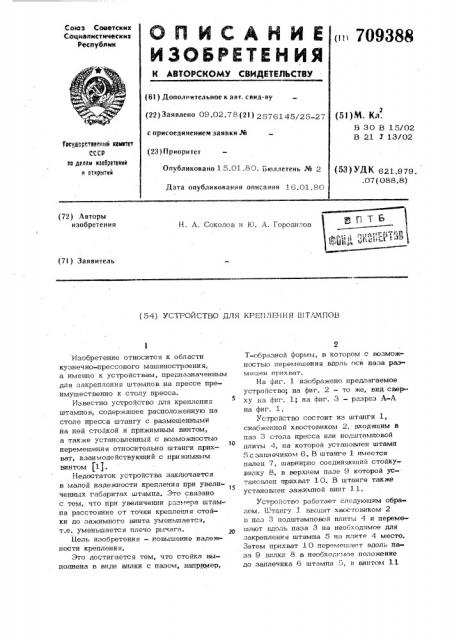

Союз Соеетскик

Сощиалистических

Республик

< 709385 (61) Дополнительное к авт. свид-ву (22)Заявлено 09,02.78(21) 25-,6145/2 2 (51)М. Кд.

В 30 В 15/02

В 21 У 13/02 с присоединением заявки М

Гооудо Рстеевкий юатет

СССР по делам кэобретееей к открытей (23) Приоритет

Опубликовано 1 5.01.80. Бюллетень № 2

Дата опубликования описания 16.01.80 (W) УДК 621.979. .07(088.8) (72) Авторы изобретения

H. A. Соколов и К). А, Городилов т f, .F3 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ШТАМПОВ

Изобретение относится к области кузнечно-прессового машиностроения, а именно к устройствам, предназначенным для закрепления штампов на прессе преимущественно к столу пресса.

Известно устройство для крепления

5 штампов, содержащее располо>кенную на столе пресса штангу с размещенными йа ней стойкой и прижимным винтом, а также установленный с возможностью !

О перемещения относительно штанги прихват, взаимодействующий с прижимным винтом (1).

Недостаток устройства заключается в малой надежности крепления при увеличенных габаритах штампа. Это связано с тем, что при увеличении размера штам па расстояние от точки крепления стойки до зажимного винта уменьшается, т.е. уменьшается плечо рычага. 20

11ель изобретения — повышение надежности крепления

Это достигается тем, что стойка выполнена в виде вилки с пазом, например, Т-образной формы, в котором с возмож.ностью перемещения вдоль оси паза размешен прихват.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — то же, вид сверху на фиг. 1; на фиг. 3 — разрез А-А на фиг. 1.

Устройство состоит из штанги 1, снабженной xBocTQBHKoM 2, входящим в паз 3 стола пресса или подштамповой плиты 4-, на которой установлен штамп

5 с заппечиком 6. В штанге 1 имеется палец 7, шарнирно соедийяюший стойкувилку 8, в верхнем пазе 9 которой установлен прихват 10. В штанге также установлен зажимной винт 1 1.

Устройство работает следующим обра зом. Ытангу 1 вводят хвостовиком 2 в паз 3 подштамповой плиты 4 и перемешают вдоль паза 3 на необходимое для закрепления штампа 5 на плите 4 место, Затем прихват 10 перемешают вдоль паза 9 вилки 8 в необходимое положение до заплечика 6 штампа ">, и винтом 11

3 7093 производят прижим штампа 5 к подштямновой плите 4.

С увеличением габаритов штампа 4 прихват 10 перемещают вдоль паза 9 вилки 8, в котором шарнирно соединена с пальцем 7.

Выполнение стойки в виде вилки с пазом и размещение прихвата в стойке с возможностью перемещения позволяет по сравнению с известным устройством повысить надежность крепления штампа при повышенных габаритах штампа. формула изобретейи я

Устройство для крепления штампов, преимущественно к столу пресса, со5

88 4 держащее расположенную на столе npeccd штангу с размещенными на ней стойкой и прижимным винтом, а также установленный с возможностью пер".мещения относительно штанги прихват, взаимодействующий с прижимным винтом, о т л и— чающеес я тем, что, с цельюповышения надежности крепления, стойка гяяполнена в виде вилки с пазом, например, Т-образной формы, в котором с возможностью перемещения вдоль оси паза размещен прихват.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

N . 431033, кл. В 30 В 15/02, 3 972. ю
