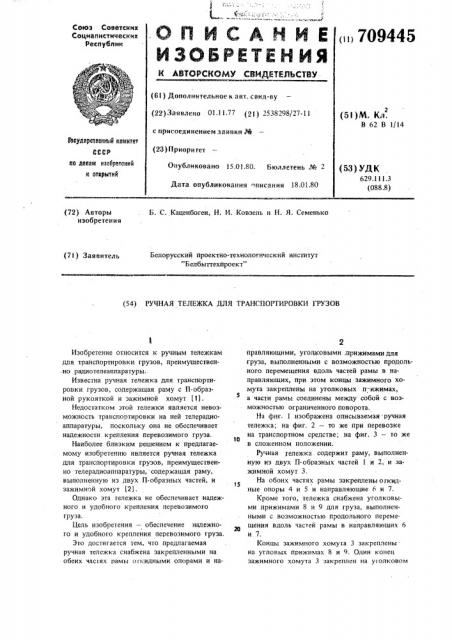

Союз Советскик

Социалистических

Респубпии

В 62 В 1/14

Госудврствкнный коииткт

CCCCF оо декам изобротеиий к открытий

Опубликовано 15.01.80. Бюллетень,% 2 (53) УДК

629.111.3 (088.8) Дата опубликования описания 18.0!.80

Б. С. Каценбоген, Н. И. Ковзель и H. Я. Семенько (72) Авторы изобретения

Белорусский проектно-технологический институт

"Белбьгпехпроект" (7l) Заявитель (54) РУЧНАЯ ТЕЛЕЖКА ДЛЯ ТРАНСПОРТИРОВКИ ГРУЗОВ

Изобретение относится к ручным тележкам для транспортировки грузов, преимущественно радиотелеаппаратуры.

Известна ручная тележка для транспортировки грузов, содержащая раму с П-образной рукояткой и зажимной хомут (1).

Недостатком этой тележки является невозможность транспортировки на ней телерадиоаппаратуры, поскольку она не обеспечивает надежности крепления перевозимого груза.

Наиболее близким решением к предлагаемому изобретению является ручная тележка для транспортировки грузов, преимущественно телерадиоаппаратуры, содержащая раму, выполненную из двух П-образных частей, и зажимной хомут (2) .

Однако эта тележка не обеспечивает надежного и удобного крепления перевозимого груза, Цель изобретения — обеспечение надежного и удобного крепления перевозимого груза.

Это достигается тем, что предлагаемая ручная тележка снабжена закрепленными на обеих частях рамы orêèäíûìè опорами и направляющими, уголковыми,прижимами для груза, выполненными с возможностью продольного перемещения вдоль частей рамы в направляющих, при этом концы зажимного хомута закреплены на уголковых п" ижимах, а части рамы соединены между собой с возможностью ограниченного поворота.

На фиг. 1 изображена описываемая. ручная тележка; на фиг. 2 — то же при перевозке на транспортном средстве; на фиг. 3 — то же

10 в сложенном положении.

Ручная тележка. содержит раму, выполненную из двух П-образных частей 1 и 2, и зажимной хомут 3.

На обоих частях рамы закреплены откидные опоры 4 и 5 и направляющие 6 и 7.

Кроме того, тележка снабжена уголковыми прижимами 8 и 9 для груза, выполненными с возможностью продольного перемещения вдоль частей рамы в направляющих 6 и 7.

Концы эажимного хому ra 3 закреплены на угловых прижимах 8 и 9. Олин конец зажимного хомута 3 закреплен на уголковом

ЦНИИПИ Заказ 8676/22

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 прижиме 9 посредством натяжного замка 10, а другой его конец — с помощью застежек

11 и .12.

Части 1 и 2 рамы соединены между собой с воэможностью ограниченного поворота.

На частях 1 и 2 рамы закреплены опорные площадки 13 и 14 дпя установки на них перевозимого груза.

Ручная тележка для транспортировки грузов работает следуницим образом.

Часть 2 рамы устанавливают на откидную опору 5. Натяжным замком 10 устанавливают максимальную длину эажимного хомута 3.

Уголковые прижимы 8 и 9 отводят в положения, максимально удаленные от места сое- динения частей 1 и 2 рамы. Устанавливают груз, например телевизор, основанием на опорную площадку 14, прижимая его торцовую поверхность к опорной площадке 13. Опускают уголковые прижимы 8 и 9 до соприкосновения с телевизором, соединяют застежки 11 и 12, закрепляют телевизор на тележке, фиксируют зажимной хомут замком 10.

709445 4

Формула изобретения

Ручная тележка для транспортировки грузов, преимущественно телерадиоаппаратуры. содержащая раму, выполненную иэ двух

П-образных частей, и эажимной хомут, о тл и ч а ю и< а я с я тем, что, с целью обеспечения надежного и удобного крепления перевозимого груза, она снабжена закрепленными на обоих частях рамы откидными опорами

"-и направляющими, уголковыми прижимами для груза, выполненными с возможностью продольного перемещения вдоль частей рамы в направляющих, при этом концы зажимного хомута закреплены на уголковых прижимах, а части рамы соединены между собой с возможностью ограниченного поворота.

Источники информации, принятые во внимание при экспертизе . 1. Патент США М 3947054, кл. 280 — 36, 1976, 2. Патент США No 2778515, кл. ."I4 374.

1957 (прототип).
