Совхоз Советских

Социалистических

Республик

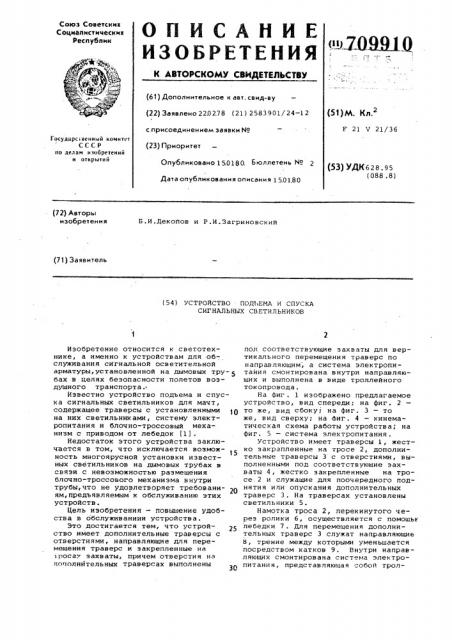

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п117ОВЩО уГЮ ф (61) Дополнительное к авт. свид-ву (22) Заявлено 220278 (21) 2583901/24-12 (51)М. Кл 2 с присоединением заявки 89

F 21 V 21/36

Государс венинй комитет

СССР ло делам изобретений и открнти H (23) Приоритет

Опубликовано 150180. бюллетень Nо 2 (53) УДК 628. 95 (088 .8) Дата опубликования описания 1 501,80 (72) Авторы изобретения

Б.И.Декопов и P.È.ÇàãðèíoBñêèé (71) Заявитель (54) УСТРОЯСТВО ПОДЪЕМА И СПУСКА

СИГНАЛЬНЫХ СВЕТИЛЬНИКОВ

Изобретение относится к светотехнике, а именно к устройствам для обслуживания сигнальной осветительной арматуры, установленной на дымовых тру- 5 бах в целях безопасности полетов воздушного транспорта.

Известно устройство подъема и спуска сигнальных светильников для мачт, содержащее траверсы с установленными на них светильниками, систему электропитания и блочно-троссовый механизм с приводом от лебедок (1).

Недостаток этого устройства заключается в том, что исключается возможность многоярусной установки известных светильников на дымовых трубах в связи с невозможностью размещения блочно-троссового механизма внутри трубы,что не удовлетворяет требовани- 2р ям,предъявляемым к обслуживанию этих устройств.

Цель изобретения — повышение удобства в обслуживаниии устройства.

Это достигается тем, что устройство имеет дополнительные траверсы с отверстиями, направляющие для перемещения траверс и закрепленные на тросак захваты, причем отверстия нз лополнительных траверсах выполнены пол соответствующие захваты для вертикального перемещения траверс по направляющим, а система электропитания смонтирована внутри направляющих и выполнена в виде троллейного токопровода.

На фиг . 1 изображено предлагаемое устройство, вид спереди; на фиг. 2 то же, вид сбоку; на фиг. 3 — то же, вид сверху; на Фиг. 4 — кинематическая схема работы устройства; на фиг. 5 — система электропитания.

Устройство имеет траверсы 1, жестко закрепленные на тросе 2, дополнительные траверсы 3 с отверстиями, выполненными под соответствующие захваты 4, жестко закрепленные на тросе.2 и служащие для поочередного поднятия или опускания дополнительных траверс 3. На траверсах установлены светильники 5.

Намотка троса 2, перекинутого через ролики 6, осуществляется с помощьх лебедки 7 . Для перемещения дополни— тельных траверс 3 служат направляющие

8, трение между которыми уменьшается посредством катков 9. Внутри направляющих смонтирована система электропитания, представляющая собой трол709910 ленный токопровод, имеющий тролледержатели 10 и токоприемники 11 .

Устройство работает следующим образом. При подъеме траверс 1 и 3 со светильниками 5, собранными предварительно на площадке технического обслуживания, включается лебедка 7 в сторону подъем и траверса 1 перемещается вместе с тросом 2 вверх.

Дополнительная траверса 3 поднимается с помощью захвата 4, диаметр которого )Ц меньше, чем отверстия нижележащих траверс 3, поэтому он свободно проходит сквозь них, захватывая лишь ту траверсу 3, отверстие которой меньше диаметра данного захвата 4. Следующий захват 4, закрепленный на тросе через

45 м от предыдущего, аналогичным образом поднимает следующую соответствующую этому захвату траверсу 3 и т.д.

Опускание трав ерс осуществляется в обратном порядке.

Формула изобретения

Устройство подъема и спуска сигнальных светильников, преимущественно для дымовых труб, содержащее траверсы с установленными на них светильниками,систему электропитания и блочно-троссовый механизм с приводом от лебедок,о т л и ч а ю щ е е с я

Тем, что, с целью повышения удобства в обслуживании, оно имеет дополнительные траверсы с отверстиями, направляющие для перемещения траверс и закрепленные на тросах захваты, причем отверстия на дополнительных траверсах выполнены под соответствующие захваты для вертикального перемещения траверс по направляющим, а система электропитания смонтирована внутри направляющих и выполнена s виде троллейного токопровода.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3801813, кл. F 21 V 21/36, 1974 .
