Устройство для контроля пламени в горелке

Устройство для контроля пламени в горелке

Иллюстрации

Показать все

Реферат

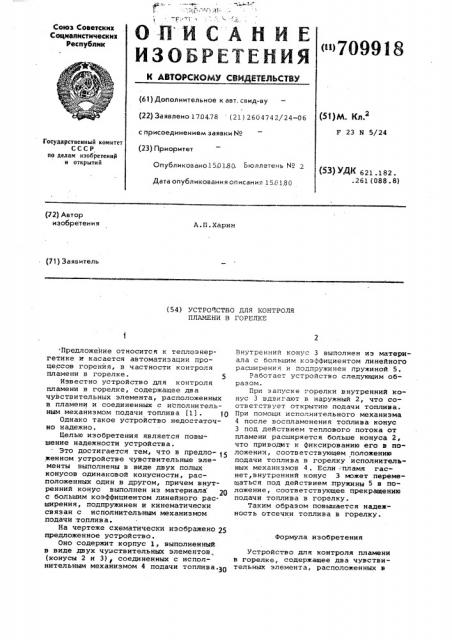

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик 709918 (61) Дополнительное к авт. свид-ву (22) Заявлено 170478 (21) 2604742/24-06 (я)р. ((л.2

F 23 Н 5/24 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано150180. Бюллетень ¹

Дата опубликования описания 15Е. 180

М) М 621.182. .261 (088.8) (72) Автор изобретен и я

A.Ï.Õàðèí (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

ПЛАМЕНИ В ГОРЕЛКЕ

Формула изобретения Предложение относится к теплоэнергетике и касается автоматизации процессов горения, в частности контроля пламени в горелке. 5

Известно устройство для контроля пламени в горелке, содержащее два чувствительных элемента, расположенных в пламени и соединенных с исполнительным механизмом подачи топлива (1) .

Однако такое устройство недостаточно надежно.

Целью изобретения является повышение надежности устройства.

Это достигается тем, что в предло- 15 женном устройстве чувствительные элементы выполнены в виде двух полых конусов одинаковой конусности, расположенных один в другом, причем внутренний конус выполнен из материала с большим коэффициентом линейного расширения, подпружинен и кинематически связан с исполнительным механизмом подачи:топлива.

На чертеже схематически изображено 25 предложенное устройство.

Оно содержит корпус 1, выполненный в виде двух чувствительных элементов„ (конусы 2 и 3) соединенных с исполнительным мехайизмом 4 подачи топлива.ЗО

Внутренний конус 3 выполнен иэ материала с большим коэффициентом линейного расширения и подпружинен пружиной 5.

Работает устройство следующим образом.

При запуске горелки внутренний конус 3 вдвигают в наружный 2, что соответствует открытию подачи топлива.

При помощи исполнительного механизма

4 после воспламенения топлива конус

3 под действием теплового потока от пламени расширяется больше конуса 2, что приводит к фиксированию его в положении, соответствующем положению подачи топлива в горелку исполнительных механизмов 4 . Если .:пламя гаснет,внутренний конус 3 может перемещаться под действием пружины 5 в положение, соответствующее прекращению подачи топлива в горелку.

Таким образом повышается надежность отсечки топлива в горелку.

Устройство для контроля пламени в горелке, содержащее два чувствительных элемента, расположенных в

709918

Составитель К.Роганов

Редактор. Е.Кравцова Техред Л.Алферова КорректорЮ.Макаренко

Заказ 8742/43 Тираж 619 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4 пламени и соединенных с исполнительным механизмом подачи топлива, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, чувствительные элементы выполнены в виде двух полых конусов одинаковой конусности, расположенных один в другом, причем внутренний конус выполнен из материала с большим коэффициентом линейного расширения, цодпружинен и кинематически связан с исполнитель- ным механизмом подачи топлива.

Источники информации, принятые во внимание.при экспертизе

1.: Авторское свидетельство СССР

9 285149, F 23 N 5/24, 1966.
